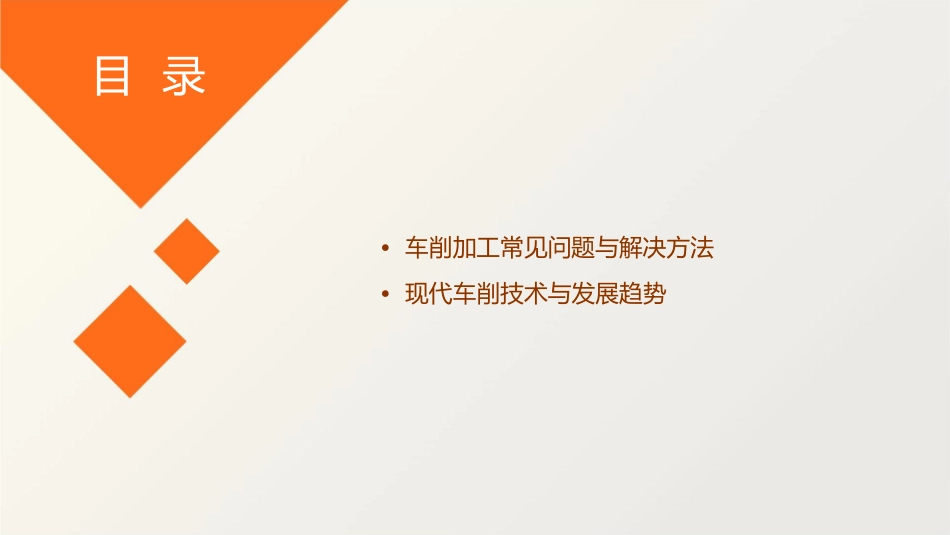

车削的基本知识课件目录•车削概述•车床及车削刀具•车削工艺参数与加工质量•典型零件的车削加工实例目录•车削加工常见问题与解决方法•现代车削技术与发展趋势车削概述01车削的定义和应用领域定义车削是一种通过旋转工件，利用切削工具在工件表面进行切削加工的制造方法。应用领域车削广泛应用于各种金属和非金属材料的加工，如钢、铁、铜、铝、塑料等。它可用于生产各种零件，如轴类、套筒类、螺纹类、齿轮类等，也可用于加工零件的外圆、内孔、端面、切槽等。车削的基本原理切屑形成原理车削时，切削工具在旋转的工件表面进行切削，通过切削刃与工件的相对运动，将工件上的材料切除形成切屑。切削力原理切削过程中，切削刃受到工件材料的抵抗，产生切削力。切削力可分为主切削力、进给力和径向力，它们对车削过程稳定性和切削工具磨损都有影响。车削的加工特点高精度高效性1.A1.B1.D车削加工可以获得较高的尺寸精度和表面光洁车削加工可实现高速切削和大进给量，提高加工效率。同时，多工位车削中心和自动化设备的出现，进一步提高了车削加工的生产效率。度，特别适用于要求精确度和表面质量较高的零件加工。多样性广泛应用1.C车削加工可适应各种形状和规格的工件，通过选用不同的切削工具和切削参数，可实现多种加工表面的要求。车削作为一种基础加工方法，在机械制造、汽车制造、航空航天、能源等领域都有广泛应用，是工业生产中不可或缺的一部分。车床及车削刀具02车床的基本结构和分类结构组成分类方法卧式车床立式车床车床主要由床身、主轴箱、进给箱、溜板箱、刀架、尾座等部分组成。根据用途和结构，车床可分为卧式车床、立式车床、数控车床等。卧式车床是最常见的一种车床，主要用于车削各种轴类、套类和盘类零件。立式车床主要用于加工大型和重型工件，如轮毂、轴承座等。车床的主要技术参数主轴转速范围主轴的最高和最低转速，决定了车床的加工范围和加工精度。最大车削直径车床能够加工的最大工件直径，受床身结构和主轴箱尺寸限制。01最大车削长度车床能够加工的最大工件长度，受床身长度和尾座移动范围限制。02主电机功率03主电机的功率决定了车床的切削能力和效率。04车削刀具的种类和选用原则种类选用原则外圆车刀内孔车刀切断刀、切槽刀车削刀具主要包括外圆车刀、内孔车刀、切断刀、切槽刀等。根据工件的材质、硬度、形状和加工要求等因素，选择合适的刀具类型、牌号和几何参数。同时，还需考虑刀具的耐磨性、耐热性和韧性等性能。用于车削轴类和盘类零件的外圆表面，可选择正角、负角或零度前角的刀具，根据工件材料和硬度选择合适牌号和几何参数。用于车削内孔表面，根据内孔直径和深度选择合适的刀具长度和刃宽，同时需注意排屑和冷却问题。用于切断工件或切槽，根据切断或切槽的宽度和深度选择合适的刀具类型和几何参数，确保切断或切槽的精度和表面质量。车削工艺参数与加工质量03车削工艺参数的选择切削速度01切削速度是影响车削过程的重要因素，应根据工件材料、刀具材料及加工要求选择合适的切削速度。进给量02进给量的大小影响车削加工的效率和表面质量，应根据机床性能、刀具磨损情况及加工精度要求来确定。切削深度03切削深度的选择应考虑机床刚度、刀具强度及排屑性能，过大或过小的切削深度都会影响加工稳定性和质量。车削过程中的切削力与热变形切削力的产生在车削过程中，刀具与工件之间的相互作用会产生切削力，切削力的大小与切削参数、刀具几何角度及工件材料等因素有关。热变形的影响切削过程中产生的热量会导致工件和刀具的热变形，进而影响加工精度和表面质量，应采取有效的冷却措施来降低热变形的影响。车削加工质量的评价与控制加工精度的评价表面质量的控制切削过程监控车削加工精度包括尺寸精度、形状精度和位置精度等方面，应采用相应的测量工具和方法对加工精度进行评价。车削加工表面质量包括表面粗糙度、表面缺陷和表面层物理力学性能等方面，应通过选择合适的切削参数、刀具材料和冷却方式等来控制表面质量。在车削过程中，应采用切削力监控、温度监控等方法实时监测加工状态，及时发现并解决问题，确保加工质量的稳定。典型...
