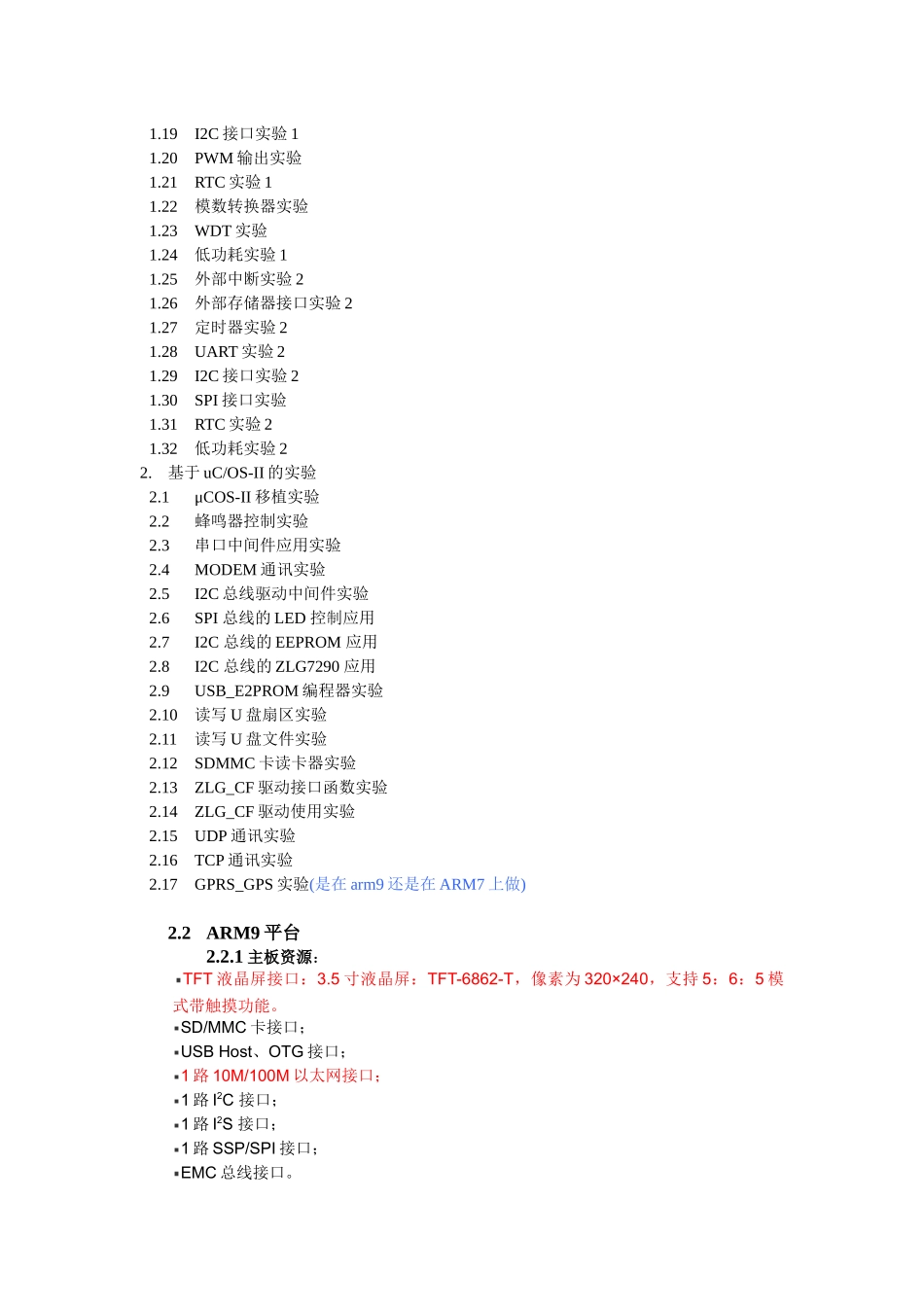

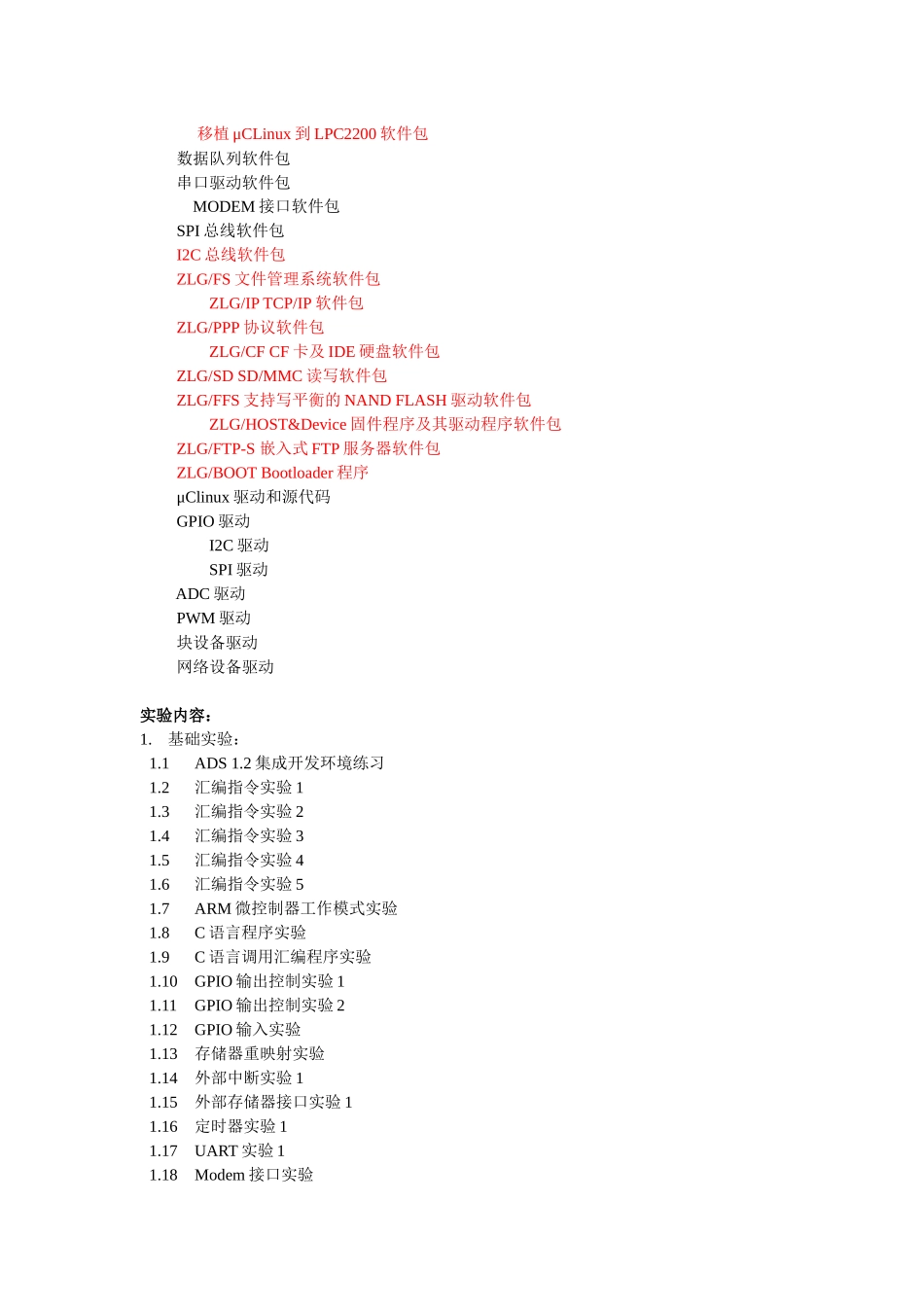

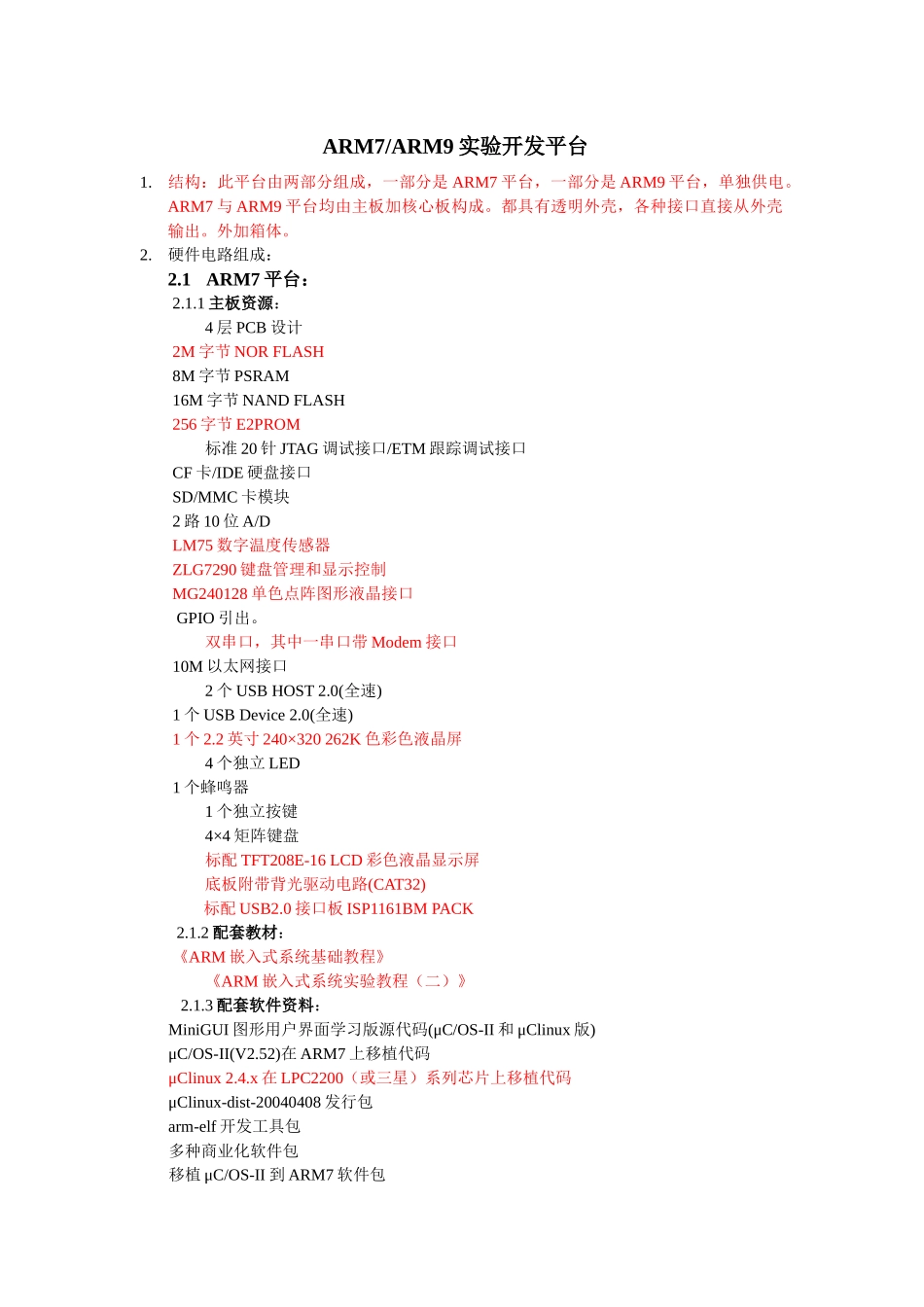

ARM7/ARM9实验开发平台1.结构：此平台由两部分组成，一部分是ARM7平台，一部分是ARM9平台，单独供电。ARM7与ARM9平台均由主板加核心板构成。都具有透明外壳，各种接口直接从外壳输出。外加箱体。2.硬件电路组成：2.1ARM7平台：2.1.1主板资源：4层PCB设计2M字节NORFLASH8M字节PSRAM16M字节NANDFLASH256字节E2PROM标准20针JTAG调试接口/ETM跟踪调试接口CF卡/IDE硬盘接口SD/MMC卡模块2路10位A/DLM75数字温度传感器ZLG7290键盘管理和显示控制MG240128单色点阵图形液晶接口GPIO引出。双串口，其中一串口带Modem接口10M以太网接口2个USBHOST2.0(全速)1个USBDevice2.0(全速)1个2.2英寸240×320262K色彩色液晶屏4个独立LED1个蜂鸣器1个独立按键4×4矩阵键盘标配TFT208E-16LCD彩色液晶显示屏底板附带背光驱动电路(CAT32)标配USB2.0接口板ISP1161BMPACK2.1.2配套教材：《ARM嵌入式系统基础教程》《ARM嵌入式系统实验教程（二）》2.1.3配套软件资料：MiniGUI图形用户界面学习版源代码(μC/OS-II和μClinux版)μC/OS-II(V2.52)在ARM7上移植代码μClinux2.4.x在LPC2200（或三星）系列芯片上移植代码μClinux-dist-20040408发行包arm-elf开发工具包多种商业化软件包移植μC/OS-II到ARM7软件包移植μCLinux到LPC2200软件包数据队列软件包串口驱动软件包MODEM接口软件包SPI总线软件包I2C总线软件包ZLG/FS文件管理系统软件包ZLG/IPTCP/IP软件包ZLG/PPP协议软件包ZLG/CFCF卡及IDE硬盘软件包ZLG/SDSD/MMC读写软件包ZLG/FFS支持写平衡的NANDFLASH驱动软件包ZLG/HOST&Device固件程序及其驱动程序软件包ZLG/FTP-S嵌入式FTP服务器软件包ZLG/BOOTBootloader程序μClinux驱动和源代码GPIO驱动I2C驱动SPI驱动ADC驱动PWM驱动块设备驱动网络设备驱动实验内容：1.基础实验：1.1ADS1.2集成开发环境练习1.2汇编指令实验11.3汇编指令实验21.4汇编指令实验31.5汇编指令实验41.6汇编指令实验51.7ARM微控制器工作模式实验1.8C语言程序实验1.9C语言调用汇编程序实验1.10GPIO输出控制实验11.11GPIO输出控制实验21.12GPIO输入实验1.13存储器重映射实验1.14外部中断实验11.15外部存储器接口实验11.16定时器实验11.17UART实验11.18Modem接口实验1.19I2C接口实验11.20PWM输出实验1.21RTC实验11.22模数转换器实验1.23WDT实验1.24低功耗实验11.25外部中断实验21.26外部存储器接口实验21.27定时器实验21.28UART实验21.29I2C接口实验21.30SPI接口实验1.31RTC实验21.32低功耗实验22.基于uC/OS-II的实验2.1μCOS-II移植实验2.2蜂鸣器控制实验2.3串口中间件应用实验2.4MODEM通讯实验2.5I2C总线驱动中间件实验2.6SPI总线的LED控制应用2.7I2C总线的EEPROM应用2.8I2C总线的ZLG7290应用2.9USB_E2PROM编程器实验2.10读写U盘扇区实验2.11读写U盘文件实验2.12SDMMC卡读卡器实验2.13ZLG_CF驱动接口函数实验2.14ZLG_CF驱动使用实验2.15UDP通讯实验2.16TCP通讯实验2.17GPRS_GPS实验(是在arm9还是在ARM7上做)2.2ARM9平台2.2.1主板资源：TFT液晶屏接口：3.5寸液晶屏：TFT-6862-T，像素为320×240，支持5：6：5模式带触摸功能。SD/MMC卡接口；USBHost、OTG接口；1路10M/100M以太网接口；1路I2C接口；1路I2S接口；1路SSP/SPI接口；EMC总线接口。串口：7路；IrDA接口；USBOTG接口；带电气隔离的CAN-bus接口；扩展口；JTAG接口；CF卡接口2.2.2核心板资源：标配：M3250-N64I嵌入式工控模块CPU：LPC3250；64MBSDRAM；2MBNORFlash；256MBNANDFlash；2.2.3.实验内容：2.2.3.1μC/OS-II方面：移植μC/OS-II到ARM9软件包源代码；NANDFlash控制器实验；EMC控制器实验GPDMA实验；I2S实验；GPIO相关实验；LCD控制器实验；看门狗实验；ADC相关实验；I2C相关实验；中断控制器相关实验；标准串口和高速串口试验；定时器相关试验；SD/MMC控制器实验；CF卡实验；触摸屏控制器相关实验；SSP控制器相关实验；以太网（TCP/UDP）相关实验（源码公开）；CAN相关实验（源码公开）；USBDevice相关例程（源码公开）；USBHost相关例程（源码公开）；USBOTG相关例程（源码公开）。2.2.3.2WinCE6.0嵌入式操作系统方面WindowsEmbeddedCE6.0forLPC3200BSP（板级支持包，即移植代...
