浅谈LCDC51字模数据转换VIP免费

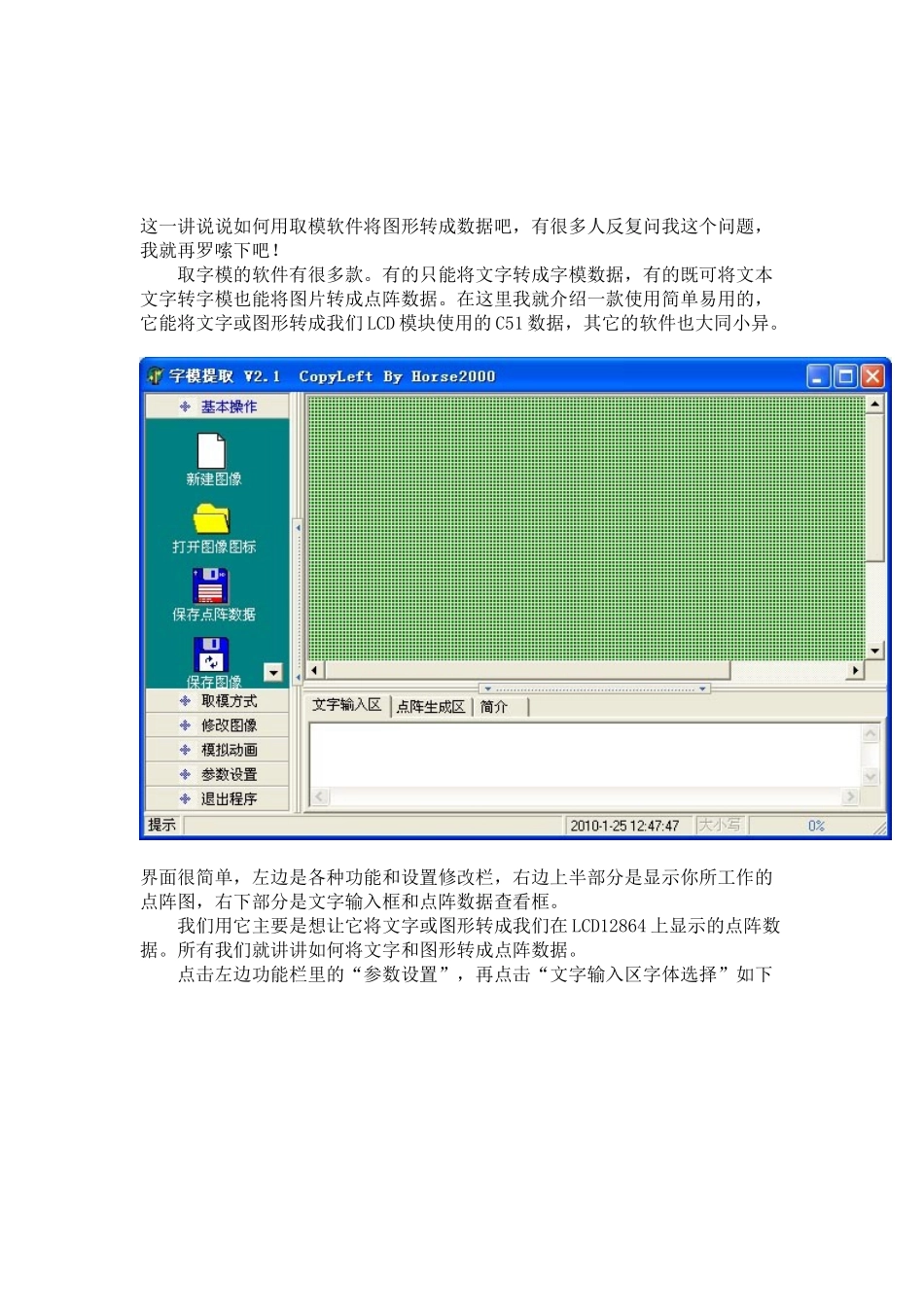

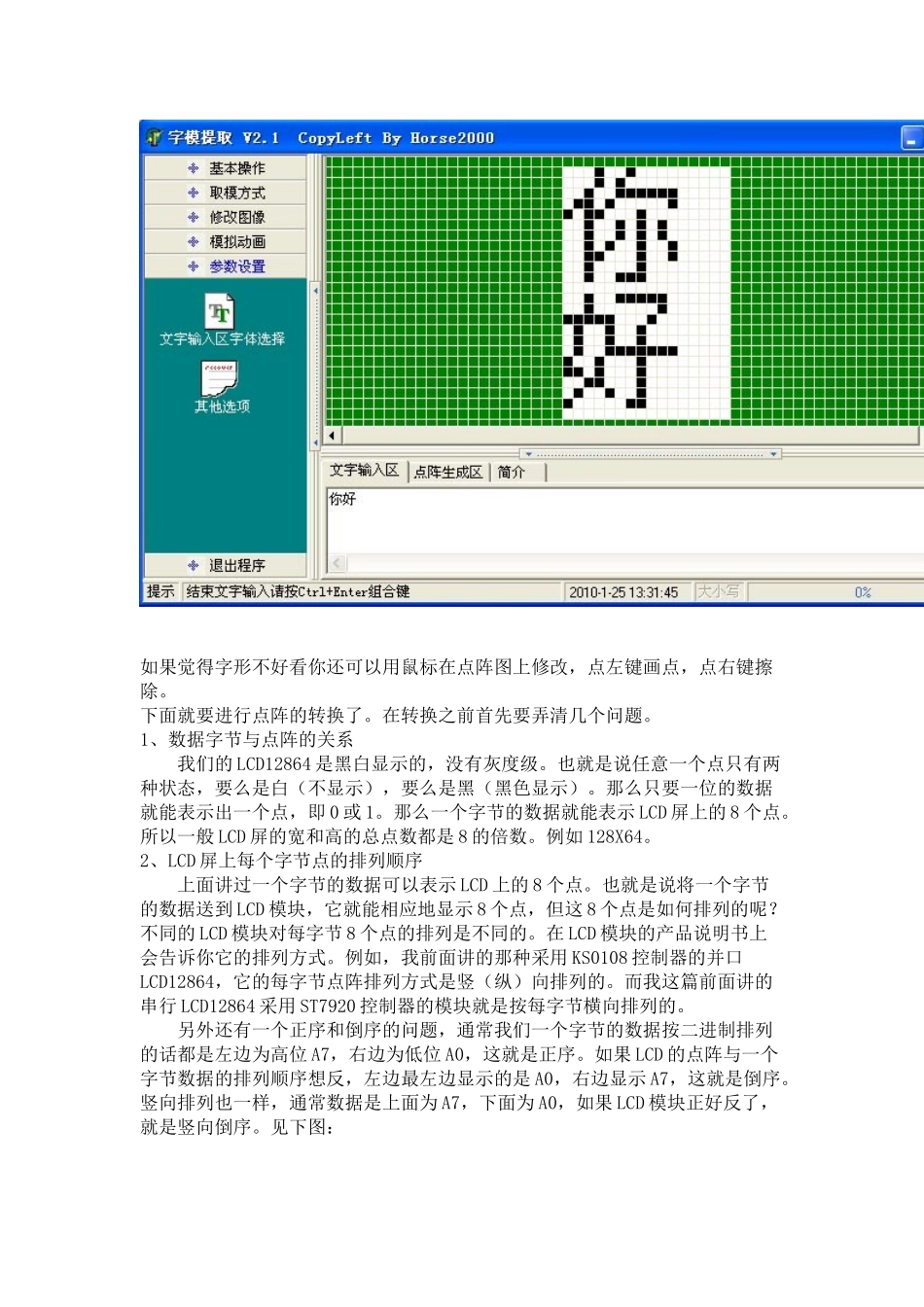

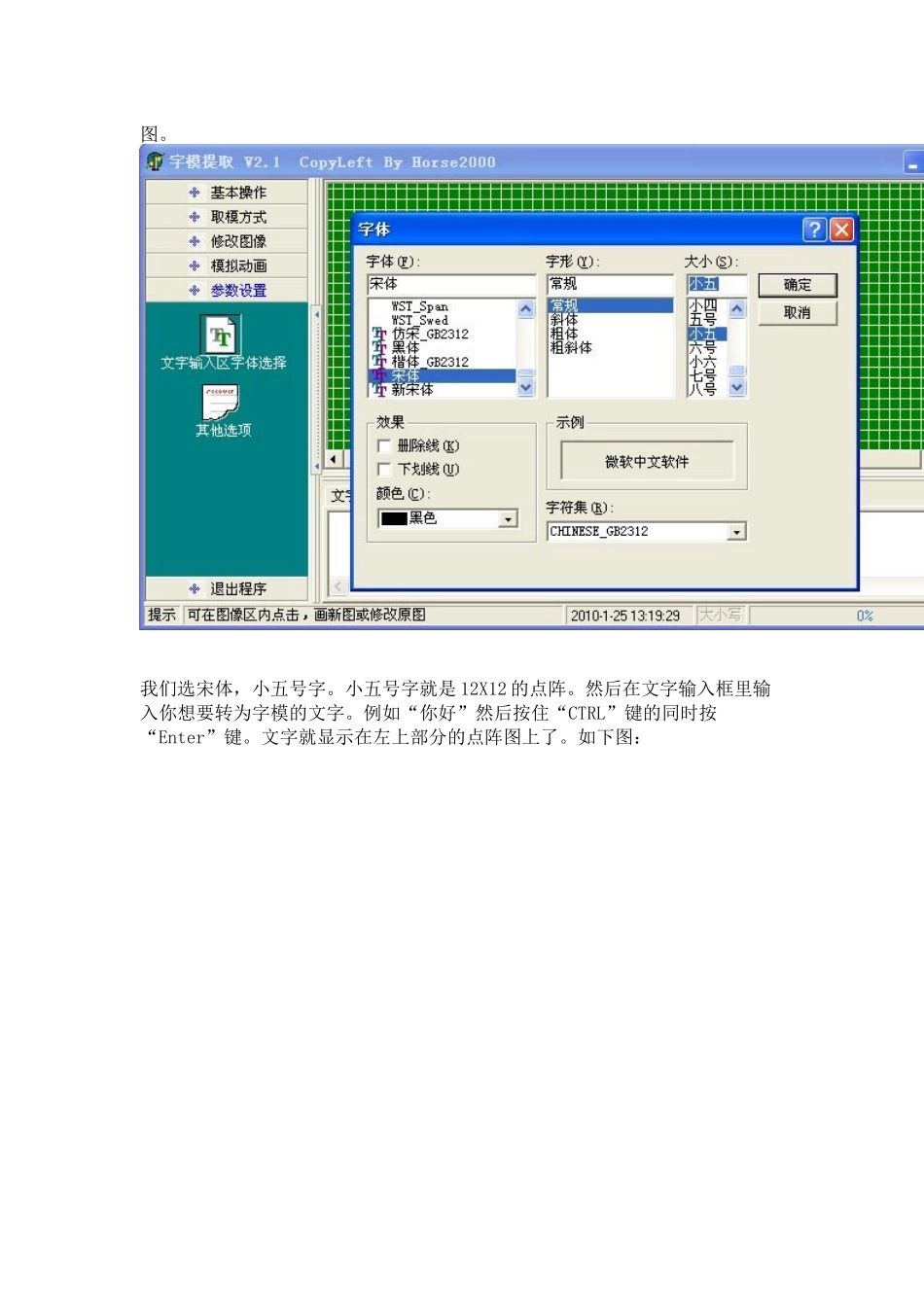

这一讲说说如何用取模软件将图形转成数据吧，有很多人反复问我这个问题，我就再罗嗦下吧！取字模的软件有很多款。有的只能将文字转成字模数据，有的既可将文本文字转字模也能将图片转成点阵数据。在这里我就介绍一款使用简单易用的，它能将文字或图形转成我们LCD模块使用的C51数据，其它的软件也大同小异。界面很简单，左边是各种功能和设置修改栏，右边上半部分是显示你所工作的点阵图，右下部分是文字输入框和点阵数据查看框。我们用它主要是想让它将文字或图形转成我们在LCD12864上显示的点阵数据。所有我们就讲讲如何将文字和图形转成点阵数据。点击左边功能栏里的“参数设置”，再点击“文字输入区字体选择”如下图。我们选宋体，小五号字。小五号字就是12X12的点阵。然后在文字输入框里输入你想要转为字模的文字。例如“你好”然后按住“CTRL”键的同时按“Enter”键。文字就显示在左上部分的点阵图上了。如下图：如果觉得字形不好看你还可以用鼠标在点阵图上修改，点左键画点，点右键擦除。下面就要进行点阵的转换了。在转换之前首先要弄清几个问题。1、数据字节与点阵的关系我们的LCD12864是黑白显示的，没有灰度级。也就是说任意一个点只有两种状态，要么是白（不显示），要么是黑（黑色显示）。那么只要一位的数据就能表示出一个点，即0或1。那么一个字节的数据就能表示LCD屏上的8个点。所以一般LCD屏的宽和高的总点数都是8的倍数。例如128X64。2、LCD屏上每个字节点的排列顺序上面讲过一个字节的数据可以表示LCD上的8个点。也就是说将一个字节的数据送到LCD模块，它就能相应地显示8个点，但这8个点是如何排列的呢？不同的LCD模块对每字节8个点的排列是不同的。在LCD模块的产品说明书上会告诉你它的排列方式。例如，我前面讲的那种采用KS0108控制器的并口LCD12864，它的每字节点阵排列方式是竖（纵）向排列的。而我这篇前面讲的串行LCD12864采用ST7920控制器的模块就是按每字节横向排列的。另外还有一个正序和倒序的问题，通常我们一个字节的数据按二进制排列的话都是左边为高位A7，右边为低位A0，这就是正序。如果LCD的点阵与一个字节数据的排列顺序想反，左边最左边显示的是A0，右边显示A7，这就是倒序。竖向排列也一样，通常数据是上面为A7，下面为A0，如果LCD模块正好反了，就是竖向倒序。见下图：下图是KS0108控制器的LCD竖向倒序排列：下面是ST7920控制器的的横向正序排列：对于一个具体的汉字点阵来说如下图：16×16点阵汉字也一样的：待续。。。
