新老混凝土界面剂及界面处理总结报告VIP免费

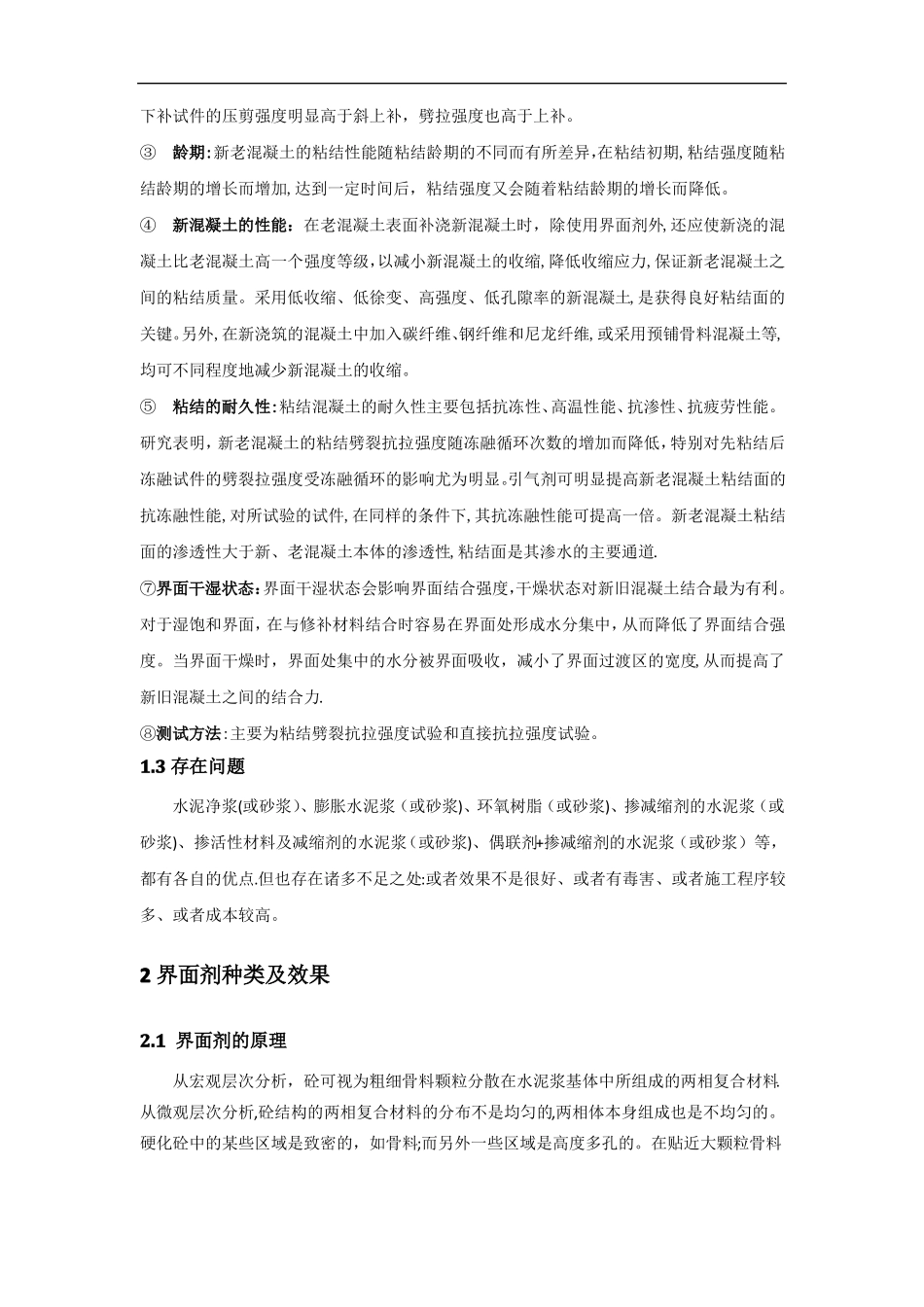

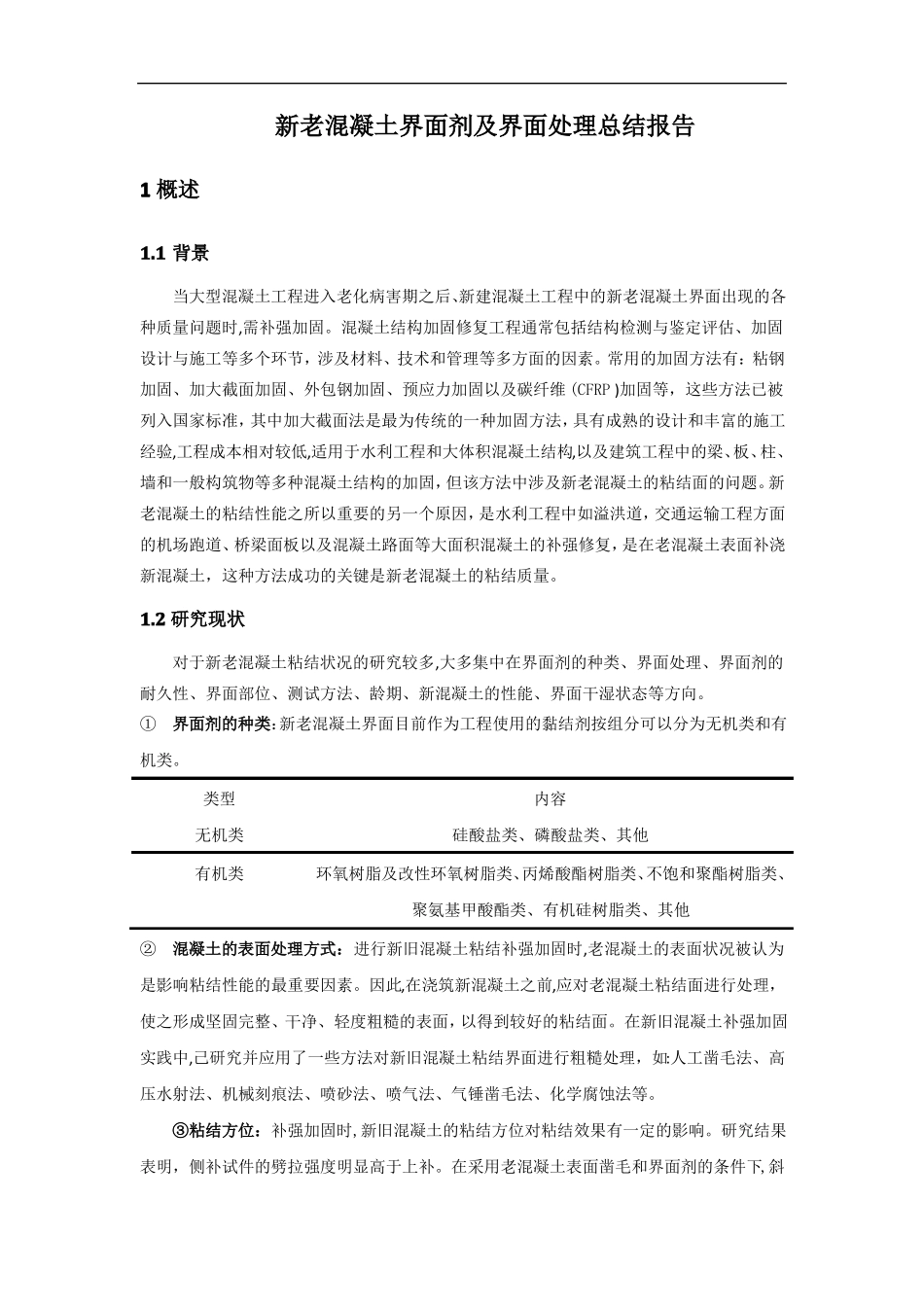

新老混凝土界面剂及界面处理总结报告1概述1.1背景当大型混凝土工程进入老化病害期之后、新建混凝土工程中的新老混凝土界面出现的各种质量问题时,需补强加固。混凝土结构加固修复工程通常包括结构检测与鉴定评估、加固设计与施工等多个环节，涉及材料、技术和管理等多方面的因素。常用的加固方法有：粘钢加固、加大截面加固、外包钢加固、预应力加固以及碳纤维(CFRP)加固等，这些方法已被列入国家标准，其中加大截面法是最为传统的一种加固方法，具有成熟的设计和丰富的施工经验,工程成本相对较低,适用于水利工程和大体积混凝土结构,以及建筑工程中的梁、板、柱、墙和一般构筑物等多种混凝土结构的加固，但该方法中涉及新老混凝土的粘结面的问题。新老混凝土的粘结性能之所以重要的另一个原因，是水利工程中如溢洪道，交通运输工程方面的机场跑道、桥梁面板以及混凝土路面等大面积混凝土的补强修复，是在老混凝土表面补浇新混凝土，这种方法成功的关键是新老混凝土的粘结质量。1.2研究现状对于新老混凝土粘结状况的研究较多,大多集中在界面剂的种类、界面处理、界面剂的耐久性、界面部位、测试方法、龄期、新混凝土的性能、界面干湿状态等方向。①界面剂的种类：新老混凝土界面目前作为工程使用的黏结剂按组分可以分为无机类和有机类。类型无机类有机类内容硅酸盐类、磷酸盐类、其他环氧树脂及改性环氧树脂类、丙烯酸酯树脂类、不饱和聚酯树脂类、聚氨基甲酸酯类、有机硅树脂类、其他②混凝土的表面处理方式：进行新旧混凝土粘结补强加固时,老混凝土的表面状况被认为是影响粘结性能的最重要因素。因此,在浇筑新混凝土之前,应对老混凝土粘结面进行处理，使之形成坚固完整、干净、轻度粗糙的表面，以得到较好的粘结面。在新旧混凝土补强加固实践中,己研究并应用了一些方法对新旧混凝土粘结界面进行粗糙处理，如:人工凿毛法、高压水射法、机械刻痕法、喷砂法、喷气法、气锤凿毛法、化学腐蚀法等。③粘结方位：补强加固时,新旧混凝土的粘结方位对粘结效果有一定的影响。研究结果表明，侧补试件的劈拉强度明显高于上补。在采用老混凝土表面凿毛和界面剂的条件下,斜下补试件的压剪强度明显高于斜上补，劈拉强度也高于上补。③龄期:新老混凝土的粘结性能随粘结龄期的不同而有所差异，在粘结初期,粘结强度随粘结龄期的增长而增加,达到一定时间后，粘结强度又会随着粘结龄期的增长而降低。④新混凝土的性能：在老混凝土表面补浇新混凝土时，除使用界面剂外,还应使新浇的混凝土比老混凝土高一个强度等级，以减小新混凝土的收缩,降低收缩应力,保证新老混凝土之间的粘结质量。采用低收缩、低徐变、高强度、低孔隙率的新混凝土,是获得良好粘结面的关键。另外,在新浇筑的混凝土中加入碳纤维、钢纤维和尼龙纤维,或采用预铺骨料混凝土等,均可不同程度地减少新混凝土的收缩。⑤粘结的耐久性:粘结混凝土的耐久性主要包括抗冻性、高温性能、抗渗性、抗疲劳性能。研究表明，新老混凝土的粘结劈裂抗拉强度随冻融循环次数的增加而降低，特别对先粘结后冻融试件的劈裂拉强度受冻融循环的影响尤为明显。引气剂可明显提高新老混凝土粘结面的抗冻融性能,对所试验的试件,在同样的条件下,其抗冻融性能可提高一倍。新老混凝土粘结面的渗透性大于新、老混凝土本体的渗透性,粘结面是其渗水的主要通道.⑦界面干湿状态：界面干湿状态会影响界面结合强度，干燥状态对新旧混凝土结合最为有利。对于湿饱和界面，在与修补材料结合时容易在界面处形成水分集中，从而降低了界面结合强度。当界面干燥时，界面处集中的水分被界面吸收，减小了界面过渡区的宽度,从而提高了新旧混凝土之间的结合力.⑧测试方法:主要为粘结劈裂抗拉强度试验和直接抗拉强度试验。1.3存在问题水泥净浆(或砂浆）、膨胀水泥浆（或砂浆)、环氧树脂（或砂浆)、掺减缩剂的水泥浆（或砂浆)、掺活性材料及减缩剂的水泥浆（或砂浆)、偶联剂+掺减缩剂的水泥浆（或砂浆）等，都有各自的优点.但也存在诸多不足之处:或者效果不是很好、或者有毒害、或者施工程序较多、或者成本较高。2界面剂种类及效果2.1界面剂的原理从宏观层次分析，砼可视为粗细骨料颗粒分散在...
