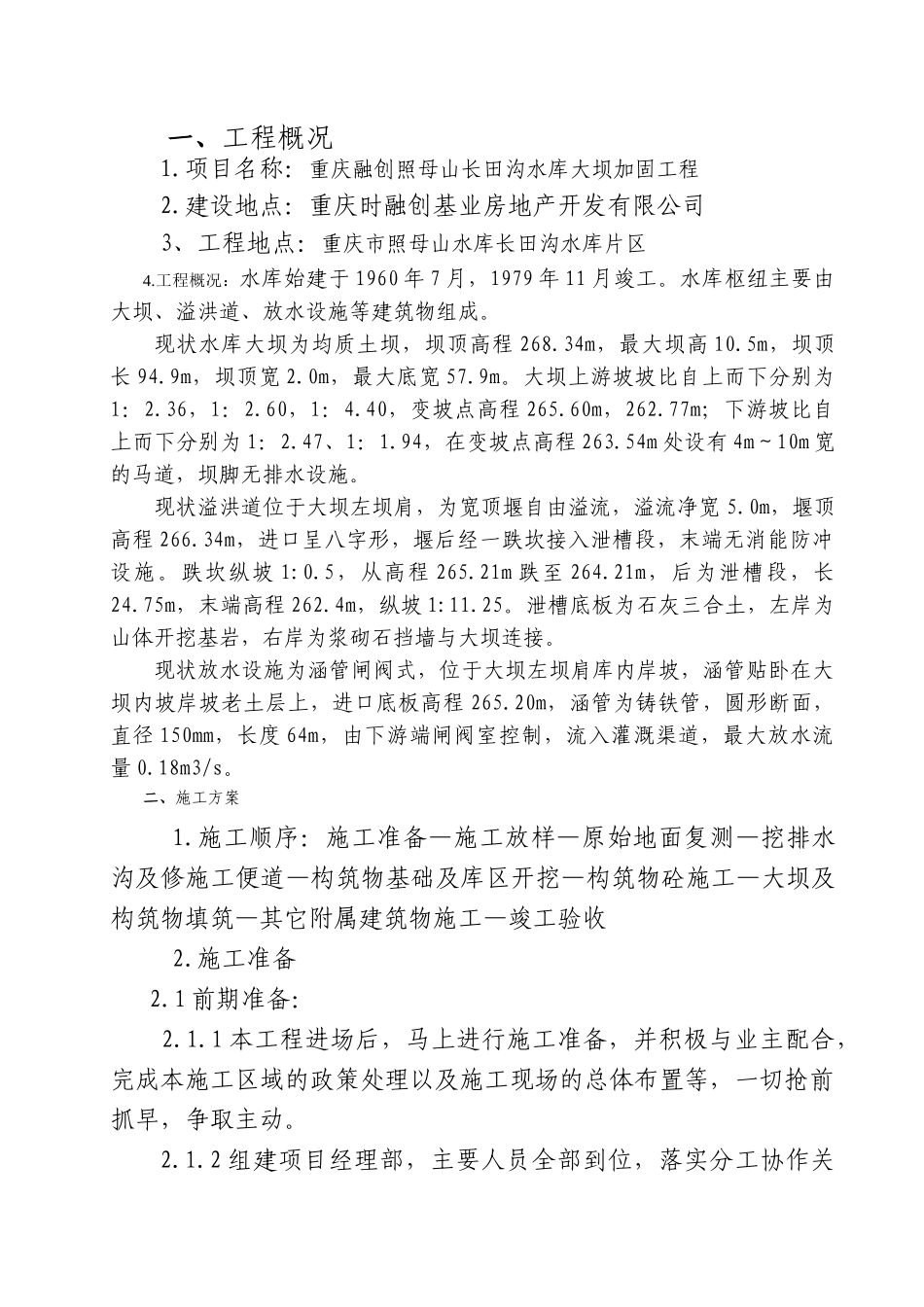

一、工程概况1.项目名称：重庆融创照母山长田沟水库大坝加固工程2.建设地点：重庆时融创基业房地产开发有限公司3、工程地点：重庆市照母山水库长田沟水库片区4.工程概况：水库始建于1960年7月，1979年11月竣工。水库枢纽主要由大坝、溢洪道、放水设施等建筑物组成。现状水库大坝为均质土坝，坝顶高程268.34m，最大坝高10.5m，坝顶长94.9m，坝顶宽2.0m，最大底宽57.9m。大坝上游坡坡比自上而下分别为1：2.36，1：2.60，1：4.40，变坡点高程265.60m，262.77m；下游坡比自上而下分别为1：2.47、1：1.94，在变坡点高程263.54m处设有4m～10m宽的马道，坝脚无排水设施。现状溢洪道位于大坝左坝肩，为宽顶堰自由溢流，溢流净宽5.0m，堰顶高程266.34m，进口呈八字形，堰后经一跌坎接入泄槽段，末端无消能防冲设施。跌坎纵坡1:0.5，从高程265.21m跌至264.21m，后为泄槽段，长24.75m，末端高程262.4m，纵坡1:11.25。泄槽底板为石灰三合土，左岸为山体开挖基岩，右岸为浆砌石挡墙与大坝连接。现状放水设施为涵管闸阀式，位于大坝左坝肩库内岸坡，涵管贴卧在大坝内坡岸坡老土层上，进口底板高程265.20m，涵管为铸铁管，圆形断面，直径150mm，长度64m，由下游端闸阀室控制，流入灌溉渠道，最大放水流量0.18m3/s。二、施工方案1.施工顺序：施工准备—施工放样—原始地面复测—挖排水沟及修施工便道—构筑物基础及库区开挖—构筑物砼施工—大坝及构筑物填筑—其它附属建筑物施工—竣工验收2.施工准备2.1前期准备：2.1.1本工程进场后，马上进行施工准备，并积极与业主配合，完成本施工区域的政策处理以及施工现场的总体布置等，一切抢前抓早，争取主动。2.1.2组建项目经理部，主要人员全部到位，落实分工协作关系，及职责范围。2.1.3组织技术力量，对招标文件和施工图纸进行认真研究，摸清本工程的施工特点及有关地方性法令和法规，在此基础上，制定施工总体规划及措施。2.1.4配合设计单位，完成测量控制点的技术交接，校核控制点测量成果。报批监理工程师。2.1.5根据工程施工需要，有计划分批分期组织机械设备及人员进场，对进场设备及时调试和保养。2.2技术准备我公司组织项目部技术负责人、施工作业队队长、技术人员做如下技术准备工作：(1)熟悉图纸：进行图纸会审.(2)施工组织设计编制：在投标书施工组织设计基础上编制更详细施工方案，保证在施工中严格按方案指导施工；(3)技术交底：技术交底内容分为图纸交底，施工组织设计交底、设计变更和分项工程技术交底；技术交底采用四级制：即项目技术负责人、施工员、施工队长、工人。技术负责人向施工员交底时，要求细致齐全，并结合具体部位，关键部位的质量要求及操作要求，制定相关的处理办法。施工中对要注意的事项进行交底，施工员接受交底后，反复、细致、及时地向施工队进行交底，除口头和文字说明外，采用图示或示范操作等方法进行交底。施工队长在接受交底后，组织工人认真讨论，保证明确施工意图。2.3照明开挖和填筑区架设照明用电线路，安装足够明亮的探照灯以确保夜间正常施工的需要。照明线路架设在道路两侧，填筑区沿线、工作仓面和生产生活区。3.施工测量3.1大坝原始地形复策、工程量的计算及认定。3.2工程施工控制测量3.2.1放样平面轴线的控制根据建设单位提供的控制基准点，用全站仪按照设计图纸放出相关控制轴线及控制点等，并确保其满足施测精度，在施工时应保护好全部控制基准点和增设的控制点，对主要轴线点打设保护桩，使万一原点破坏时也能很快恢复，几条主要轴线测定后报请监理工程师复测并认可后方继续施工。3.2.2高程的控制利用水准仪控制高程，在工程区域内不易破坏的位置分别埋设临时水准点，从建设单位提供的水准点引测高程到临时水准点，对所设临时水准点按四等水准测量要求进行闭合调差，并定期进行校核，以该临时水准点作为施工时的高程控制。3.2.3座标点、高程控制点设置原则座标点、高程控制点设置在坚实地基，严格遵守国家有关测量法规及技术措施,确保施工精度。3.2.4测量放样人员组成工程测量放样的好坏是影响工程施工质量能否达到预定效果的重要环节，为此，我们拟成立了专门测量放样小组，测量组由测量工程师...
