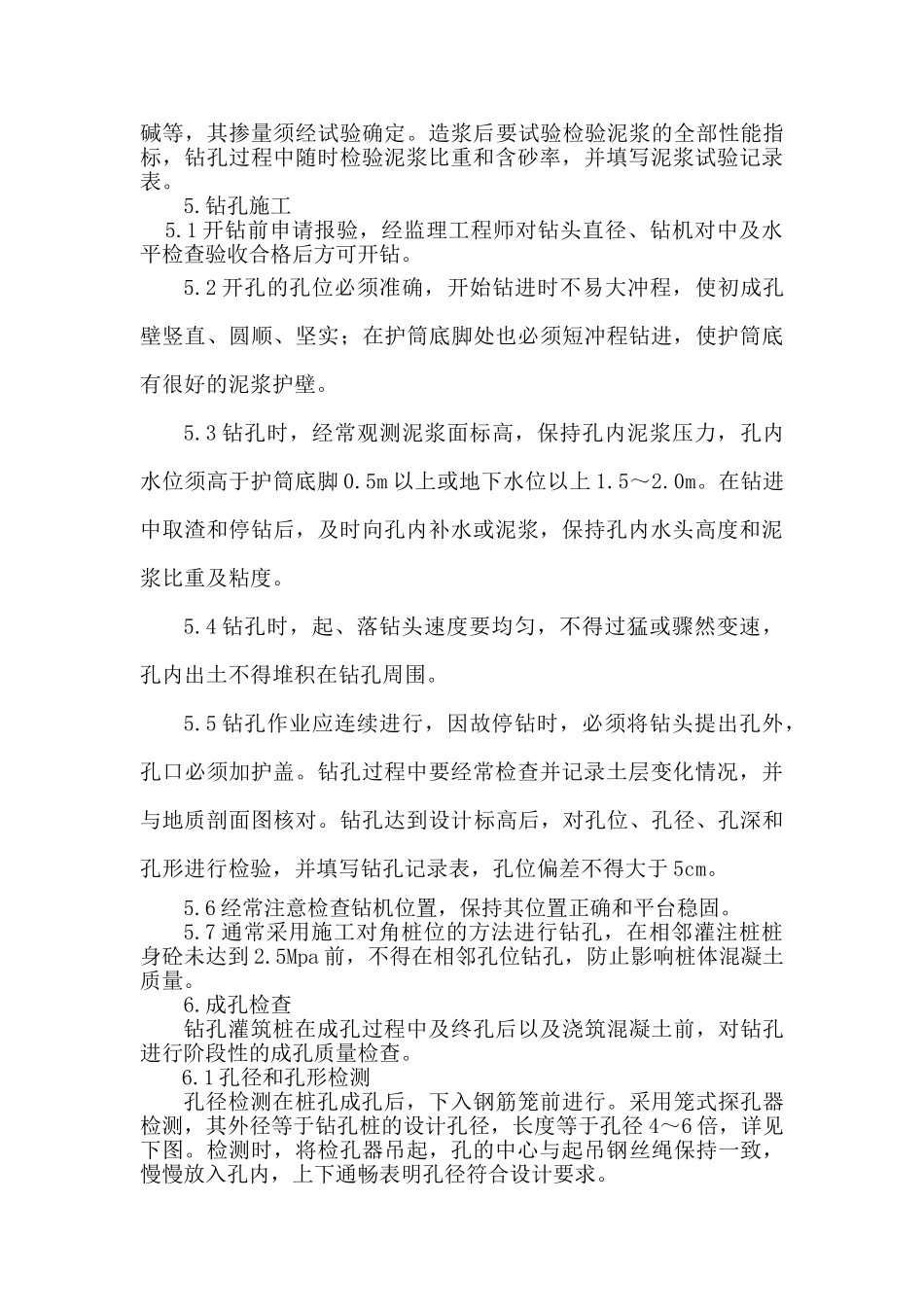

水下混凝土灌注桩施工方案（试桩）一、编制目的明确桥梁桩基旋挖钻施工作业的工艺流程、操作要点和相应的工艺标准，指导、规范桩基作业施工。二、编制依据1、《公路工程技术标准》JTGB01-20032、《公路桥涵设计通用规范》JTGD60-20043、《公路钢筋混凝土及预应力混凝土桥涵设计规范》JTGD62-20044、《公路桥涵地基与基础设计规范》JTGD63-20075、《公路桥涵施工技术规范》JTG041-20006、《公路交通安全设施设计技术规范》JTGD81-20067、《国家高速公路连霍线（G30)西安~宝鸡改扩建工程虢镇东~潘家湾段两阶段施工图设计》三、适用范围新建高速公路西宝改扩建工程B-C12标段小庵村大桥桩基工程（K299+342~K299+768);旋挖钻适用于黄土、粘土、砂砾石层、微风化层。四、设计概况小庵村大桥桥址位于渭河南岸黄土塬边缘，地形起伏较大，分左右幅，左幅起讫桩号为K299+362-K299+748,桥长386m,为19-20m跨。右幅起讫桩号为K299+342-K299+768,桥长426m,为21-20m跨。桥梁基础采用桩基础，桩基设计桩径：桥台位置1.4m，桩长18m，12根，桥墩位置：桩径1.5m，24根，874延米，平均桩长36.4m；桩径1.6m，52根，1796延米,平均桩长34.5m。根据设计地质钻孔勘探，地质状况从地面往下依次分别为黄土（硬塑）、古土壤（硬塑）、粉质粘土（硬塑）、中砂（密实）、圆砾：密实，具体各层地质情况分布深度、厚度等情况见K299+555小庵村大桥工程地质纵断面图，根据地质状况，本工程钻孔桩施工适用于旋挖钻机成孔。五、试桩地点、目的及主要内容1、地点小庵村大桥选用右幅0#桥台0#-5号桩基为试桩，墩中心里程为K299+345.31,桥跨21*20m先简支后连续箱梁，桩基础为3根φ140cm桩，桩长18m，桩底标高572.460，桩顶标高590.460。钻孔资料表明，表层为硬塑黄土，硬塑古土壤，深度为18m，原地面以下为;粉质粘土、中砂、圆砾。桩基础混凝土为C25。2、目的2.1掌握成孔工艺：钻机类型、型号、钻头型式，以及在不同地质层中的钻进速度和钻进时的泥浆各种参数，成孔后的清孔方法和清孔时间。2.2掌握下钢筋笼合理方式和控制钢筋笼位置、标高的合理方法。2.3检验试验室混凝土的配合比、坍落度等各项指标的可靠性和实用性。2.4为灌注桩施工提供混凝土灌注等施工参数。2.5确定施工组织及管理体系、人员及指挥方式。2.6确定适宜的现场施工的机械、人员数量及混凝土运输车辆数量。2.7检验施工组织和施工工艺的合理性与适应性，修正施工方案，完善施工组织，指导灌注桩施工。3、主要内容本次试桩按照钻孔桩的工程要求，进行施工。包括：场地整平、测量放样、埋设护筒、桩位复测、泥浆池开挖、泥浆拌制、钻孔、成孔检查、钢筋笼的制作及吊装、导管安装、混凝土的拌和、运输、试验、混凝土的灌注、凿桩头、桩基检测等所有灌注桩施工程序。通过钻孔灌注桩试桩施工，进行成桩工艺试验，以复核地质资料以及设备、工艺，确定混凝土配合比、坍落度、搅拌时间、拔管速度、每延米混凝土用量等各项工艺参数。六、施工方法及工艺要求钻孔施工工艺流程图（见附表）1.施工准备钻孔场地应清除杂物、换除软土、平整压实，场地位于陡坡时应挖成平坡，平台必须坚固稳定，能承受施工作业时所有静、活荷载，同时还应考虑施工设备能安全进、出场。2.测量放样根据设计单位移交的测量控制点，布设施工测量控制网，依据施工测量控制网进行施工放样。首先放出墩位中心线，再放各桩位中心线，并设置护桩，护桩设置在稳定的基础上。3.护筒制作及埋置钻孔前在孔口设置坚固、不漏水的钢护筒。钢护筒内径大于钻头直径20（旋挖）cm，护筒应选用δ=8～10mm的钢板，一般高度为每节2m，护筒顶面高出施工水位或地下水位2m，还必须满足孔内泥浆面的高度要求，在旱地或筑岛时必须高出施工地面20～30cm。埋设护筒时，护筒四周回填黏土并分层夯实。护筒埋设完毕后，应对护筒中心位置及倾斜度进行复测，护筒顶面中心与设计桩位中心偏差不得大于5cm，倾斜度不得大于1%。4.泥浆的制备在两墩之间设置泥浆池，供临近两墩孔桩施工循环使用；弃渣外运于指定弃渣点，以减少对周围环境的污染。在砂类土、粉质黏土夹层中钻孔，采用膨润土泥浆护壁；在黏性土中钻孔，塑性指数大于15，...
