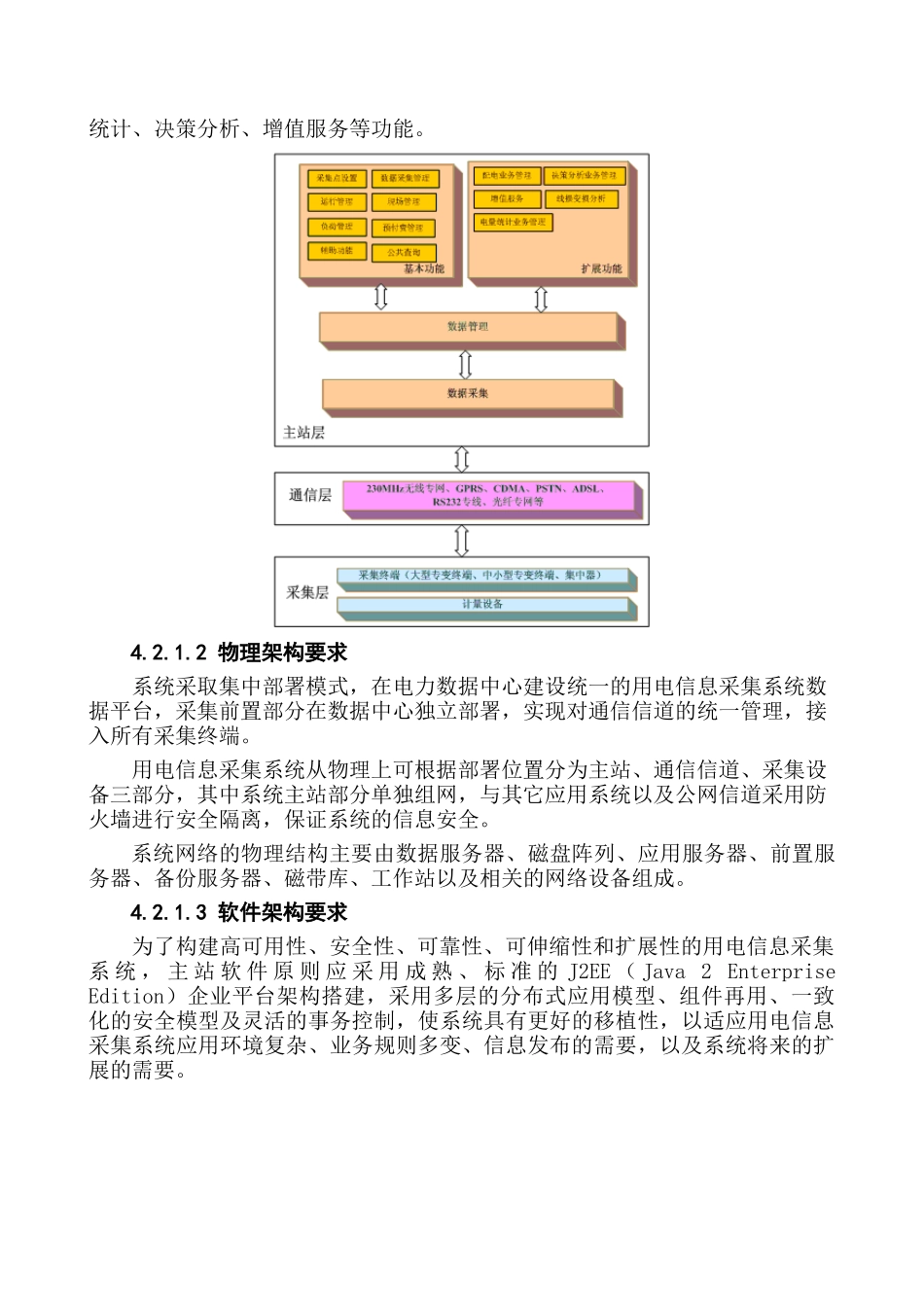

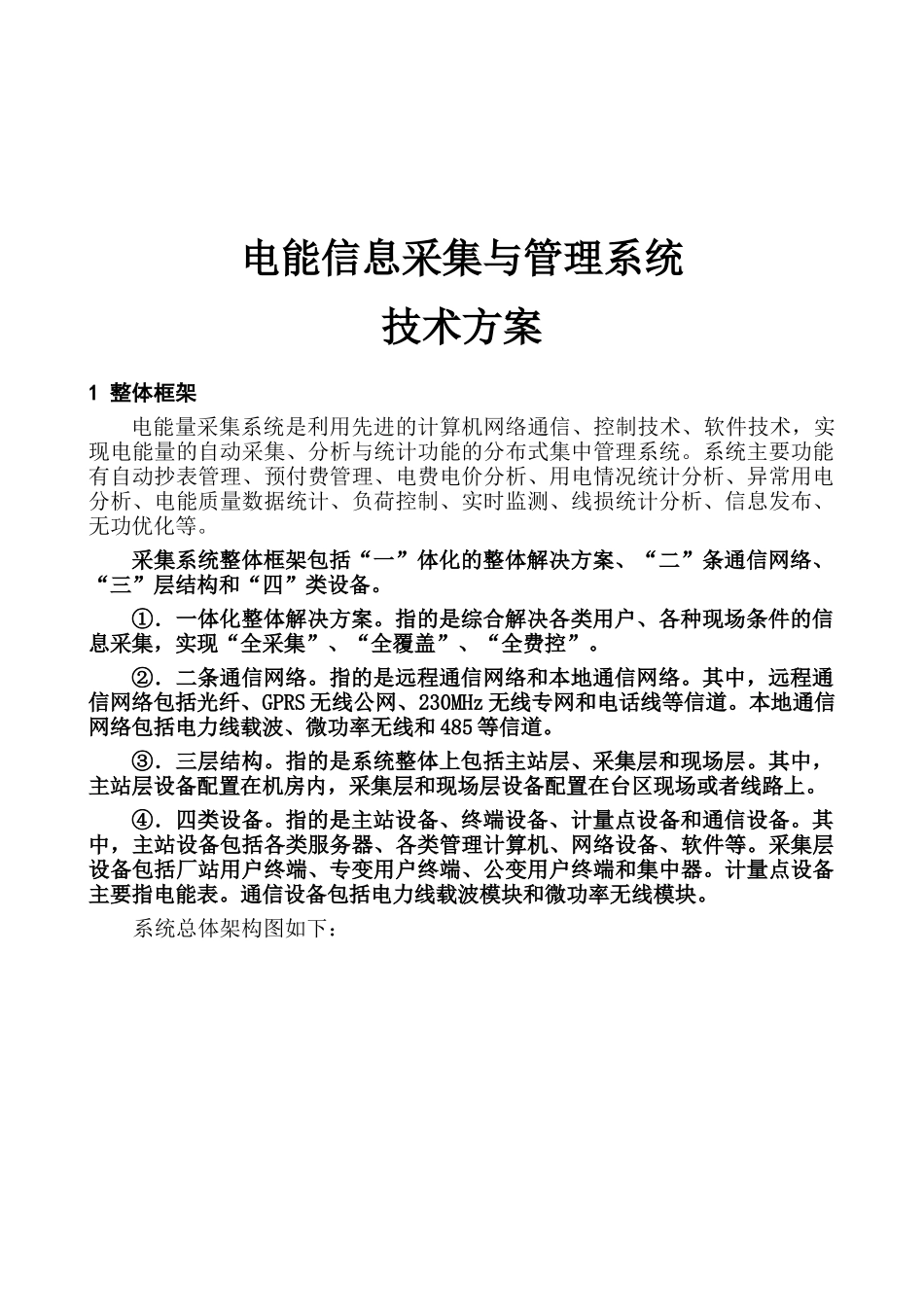

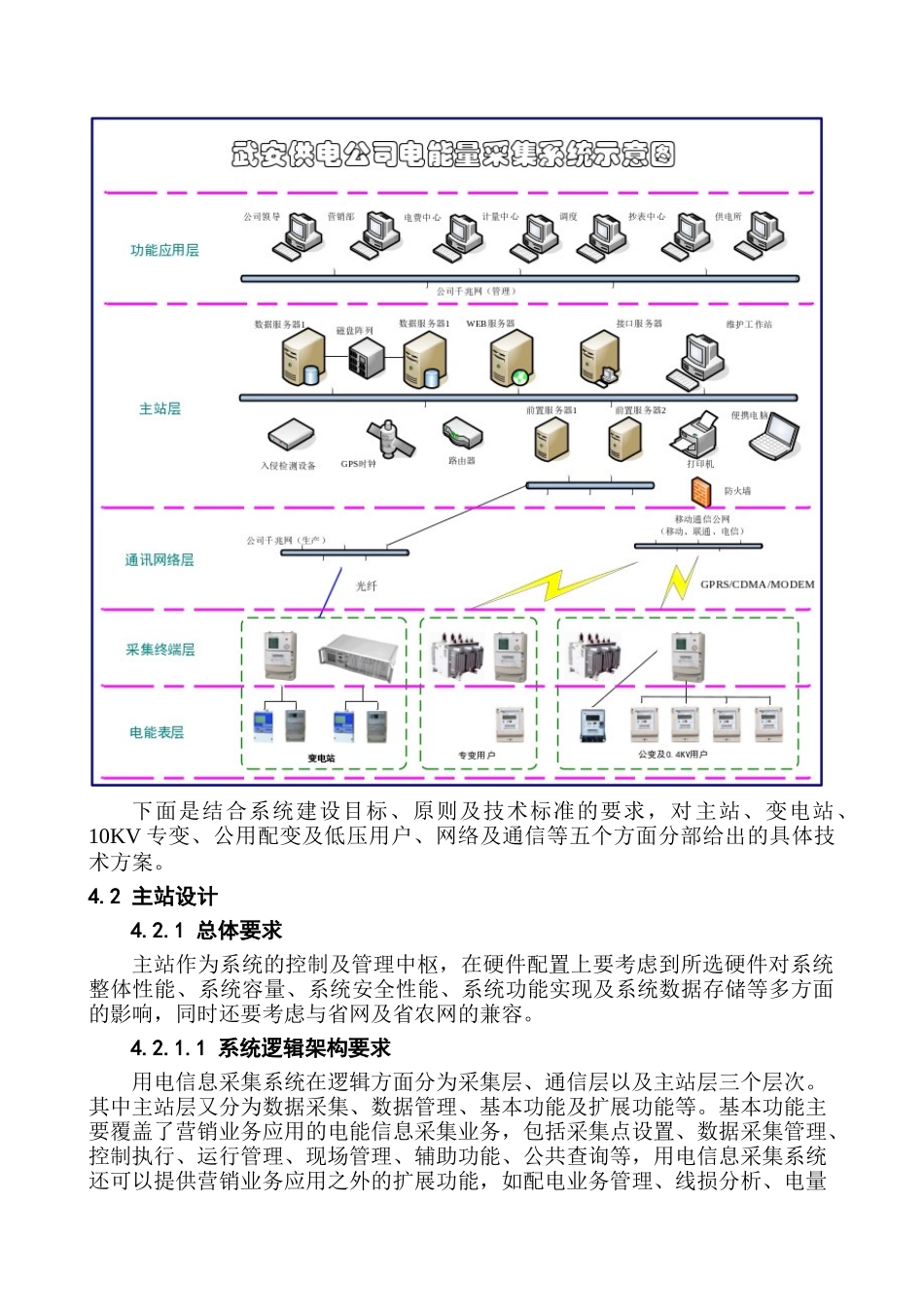

电能信息采集与管理系统技术方案1整体框架电能量采集系统是利用先进的计算机网络通信、控制技术、软件技术，实现电能量的自动采集、分析与统计功能的分布式集中管理系统。系统主要功能有自动抄表管理、预付费管理、电费电价分析、用电情况统计分析、异常用电分析、电能质量数据统计、负荷控制、实时监测、线损统计分析、信息发布、无功优化等。采集系统整体框架包括“一”体化的整体解决方案、“二”条通信网络、“三”层结构和“四”类设备。①．一体化整体解决方案。指的是综合解决各类用户、各种现场条件的信息采集，实现“全采集”、“全覆盖”、“全费控”。②．二条通信网络。指的是远程通信网络和本地通信网络。其中，远程通信网络包括光纤、GPRS无线公网、230MHz无线专网和电话线等信道。本地通信网络包括电力线载波、微功率无线和485等信道。③．三层结构。指的是系统整体上包括主站层、采集层和现场层。其中，主站层设备配置在机房内，采集层和现场层设备配置在台区现场或者线路上。④．四类设备。指的是主站设备、终端设备、计量点设备和通信设备。其中，主站设备包括各类服务器、各类管理计算机、网络设备、软件等。采集层设备包括厂站用户终端、专变用户终端、公变用户终端和集中器。计量点设备主要指电能表。通信设备包括电力线载波模块和微功率无线模块。系统总体架构图如下：下面是结合系统建设目标、原则及技术标准的要求，对主站、变电站、10KV专变、公用配变及低压用户、网络及通信等五个方面分部给出的具体技术方案。4.2主站设计4.2.1总体要求主站作为系统的控制及管理中枢，在硬件配置上要考虑到所选硬件对系统整体性能、系统容量、系统安全性能、系统功能实现及系统数据存储等多方面的影响，同时还要考虑与省网及省农网的兼容。4.2.1.1系统逻辑架构要求用电信息采集系统在逻辑方面分为采集层、通信层以及主站层三个层次。其中主站层又分为数据采集、数据管理、基本功能及扩展功能等。基本功能主要覆盖了营销业务应用的电能信息采集业务，包括采集点设置、数据采集管理、控制执行、运行管理、现场管理、辅助功能、公共查询等，用电信息采集系统还可以提供营销业务应用之外的扩展功能，如配电业务管理、线损分析、电量统计、决策分析、增值服务等功能。4.2.1.2物理架构要求系统采取集中部署模式，在电力数据中心建设统一的用电信息采集系统数据平台，采集前置部分在数据中心独立部署，实现对通信信道的统一管理，接入所有采集终端。用电信息采集系统从物理上可根据部署位置分为主站、通信信道、采集设备三部分，其中系统主站部分单独组网，与其它应用系统以及公网信道采用防火墙进行安全隔离，保证系统的信息安全。系统网络的物理结构主要由数据服务器、磁盘阵列、应用服务器、前置服务器、备份服务器、磁带库、工作站以及相关的网络设备组成。4.2.1.3软件架构要求为了构建高可用性、安全性、可靠性、可伸缩性和扩展性的用电信息采集系统，主站软件原则应采用成熟、标准的J2EE（Java2EnterpriseEdition）企业平台架构搭建，采用多层的分布式应用模型、组件再用、一致化的安全模型及灵活的事务控制，使系统具有更好的移植性，以适应用电信息采集系统应用环境复杂、业务规则多变、信息发布的需要，以及系统将来的扩展的需要。主站软件应当采用分布式多层结构，典型的软件架构分表现层、应用层、服务层、数据层。根据本系统业务特点，应用层进一步细分为采集子层和业务子层、对外接口等。主站软件通过对外接口与外系统交互。（1）表现层：提供统一的业务应用操作界面和信息展示窗口，是系统直接面向操作用户的部分。（2）业务层：实现具体业务逻辑，是系统主站的核心层，根据系统的应用特点，业务层可分为采集子层、业务子层、对外接口等。（3）服务层：提供全局通用的业务服务、安全服务等组件服务支持，并实现本系统专用的业务逻辑服务，为业务层提供通用的技术支撑。（4）数据层：实现海量信息的存储、访问、整理，为系统提供数据的管理支持。数据层通过大型关系型数据库实现。4.2.1.4技术架构要求系统采用自主开发的Web应用和通讯框架SFFAF，系统以MVC模式分...
