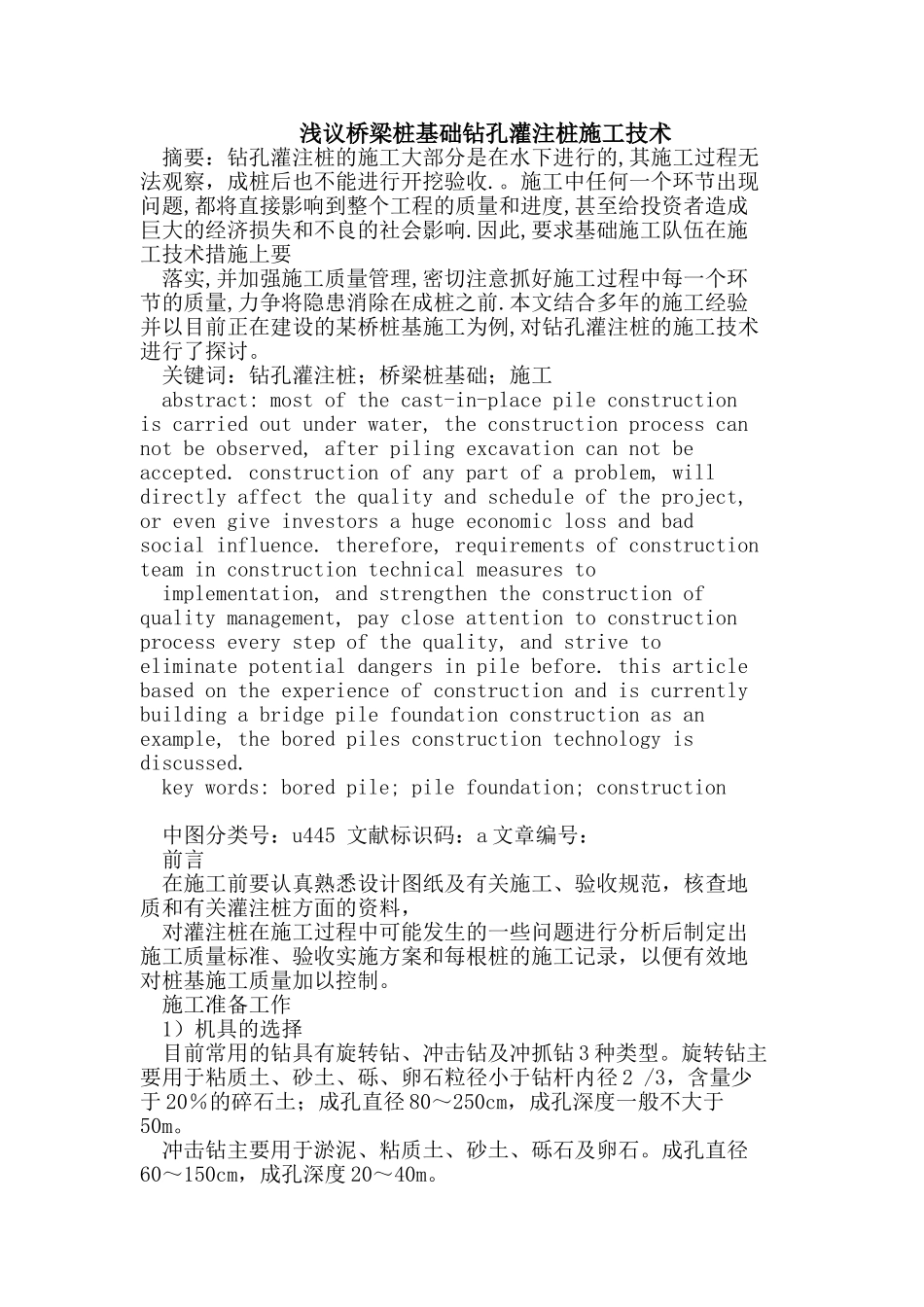

浅议桥梁桩基础钻孔灌注桩施工技术摘要：钻孔灌注桩的施工大部分是在水下进行的,其施工过程无法观察，成桩后也不能进行开挖验收.。施工中任何一个环节出现问题,都将直接影响到整个工程的质量和进度,甚至给投资者造成巨大的经济损失和不良的社会影响.因此,要求基础施工队伍在施工技术措施上要落实,并加强施工质量管理,密切注意抓好施工过程中每一个环节的质量,力争将隐患消除在成桩之前.本文结合多年的施工经验并以目前正在建设的某桥桩基施工为例,对钻孔灌注桩的施工技术进行了探讨。关键词：钻孔灌注桩；桥梁桩基础；施工abstract:mostofthecast-in-placepileconstructioniscarriedoutunderwater,theconstructionprocesscannotbeobserved,afterpilingexcavationcannotbeaccepted.constructionofanypartofaproblem,willdirectlyaffectthequalityandscheduleoftheproject,orevengiveinvestorsahugeeconomiclossandbadsocialinfluence.therefore,requirementsofconstructionteaminconstructiontechnicalmeasurestoimplementation,andstrengthentheconstructionofqualitymanagement,paycloseattentiontoconstructionprocesseverystepofthequality,andstrivetoeliminatepotentialdangersinpilebefore.thisarticlebasedontheexperienceofconstructionandiscurrentlybuildingabridgepilefoundationconstructionasanexample,theboredpilesconstructiontechnologyisdiscussed.keywords:boredpile;pilefoundation;construction中图分类号：u445文献标识码：a文章编号：前言在施工前要认真熟悉设计图纸及有关施工、验收规范，核查地质和有关灌注桩方面的资料，对灌注桩在施工过程中可能发生的一些问题进行分析后制定出施工质量标准、验收实施方案和每根桩的施工记录，以便有效地对桩基施工质量加以控制。施工准备工作1）机具的选择目前常用的钻具有旋转钻、冲击钻及冲抓钻3种类型。旋转钻主要用于粘质土、砂土、砾、卵石粒径小于钻杆内径2/3，含量少于20％的碎石土；成孔直径80～250cm，成孔深度一般不大于50m。冲击钻主要用于淤泥、粘质土、砂土、砾石及卵石。成孔直径60～150cm，成孔深度20～40m。根据工程土质情况、桩基直径、桩长选用合适的机械，本桥为5跨16米预应力空心板续桥面结构，总长度为92米，下部结构为连续梁桩基础，设计桩径为1.2米，桩长为45米。工程地质为河床1～5米为粘土和亚粘土，以下5～15米为淤泥质土中间夹有3～5米中粗砂夹层，16～20米为中砂层，21～48米含粗砂约10％的亚粘土。根据桥位所在的地质情况，采用回旋钻机进行施工作业。冲击钻主要用于岩土类的桩，也有用于其他土类的桩基施工；成孔直径80～200cm，成孔深度一般不大于50m。2）场地准备施工前将场地平整好，以便安装钻机。本桥位1～4#墩处于水中，且水深常年在1～2m左右，采用土袋围堰筑岛，用砂性土修筑一条长70m、顶宽8m的e形岛，并压实，平台高于常水位1.0m，填土外部按1:1.5放坡采用编织袋砂性土填筑，以防冲刷。在0#台与1#墩之间留了一条5m宽的泄水道。测量放样1.3.1设置控制桩志，并加设护桩(所有护桩应设置于稳固、通视的地方)。1.3.2采用坐标法测定墩台中线及桩位。1.3.3设置三角闭合导线控制网，使其符合施工规范要求，并对水准基点进行复测。1.3.4对测量数据与直接丈量(钢尺)进行互为较核，确认无误并满足要求，可采用测量数据。4）埋置护筒本桥护筒采用钢板制作，满足坚固、耐用、不易变形、不漏水、装卸方便并能重复使用的要求。护筒直径为1.4m每节长度为2m。护筒的作用。1.4.1保护孔口，防止孔口土层坍塌。1.4.2固定桩位，并作钻孔导向。1.4.3隔离孔内孔外表层水，并保持孔内水位高出施工水位以稳定孔壁。护筒埋置需注意事项：（1）制备泥浆。根据本桥所在位置的实际情况，拟在0#台1#墩、3#墩和4#墩之间的位置修建两个泥浆池。泥浆最好采用优质纯粘土或膨润土；若没有好的纯粘土或膨润土，或者远运都困难，可掺配少量添加剂改善泥浆的性能。泥浆在钻孔中的作用：在孔内产生较大的静水压力，可防止坍孔；泥浆向孔外土层渗漏，在钻进过程中，因钻头的作用，孔壁表面形成一层胶泥，具有护壁作用...
