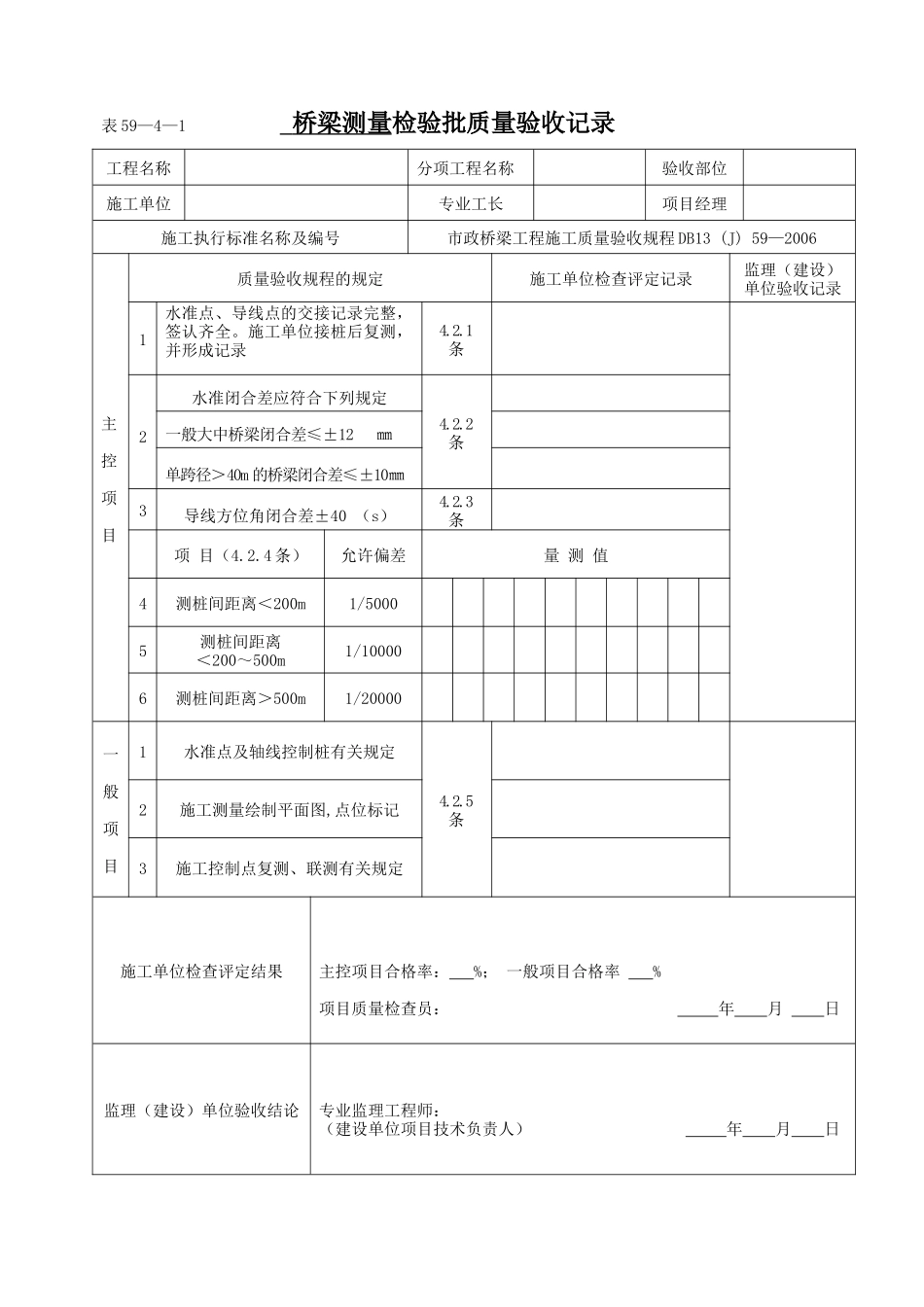

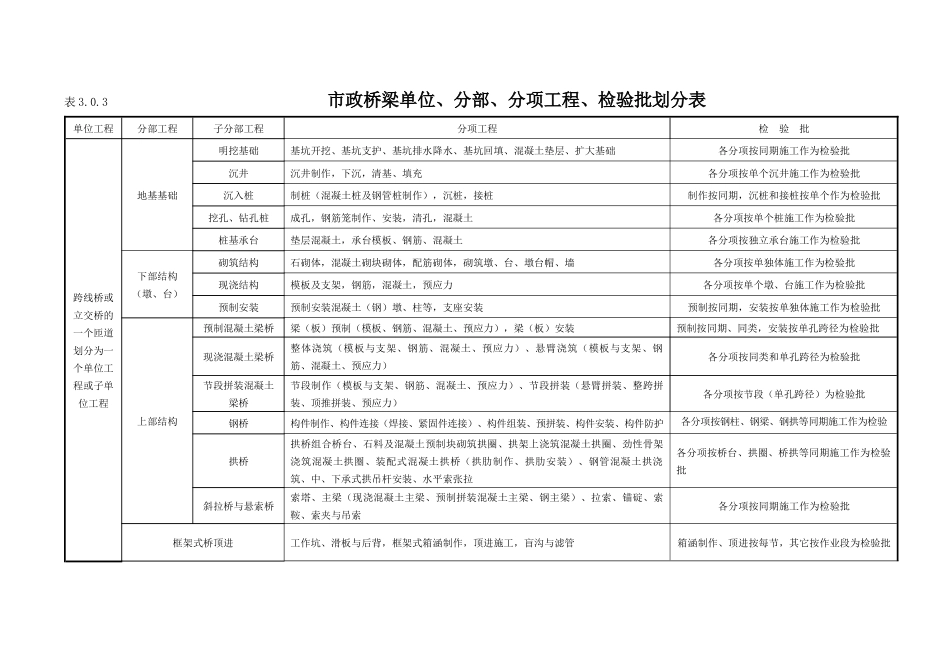

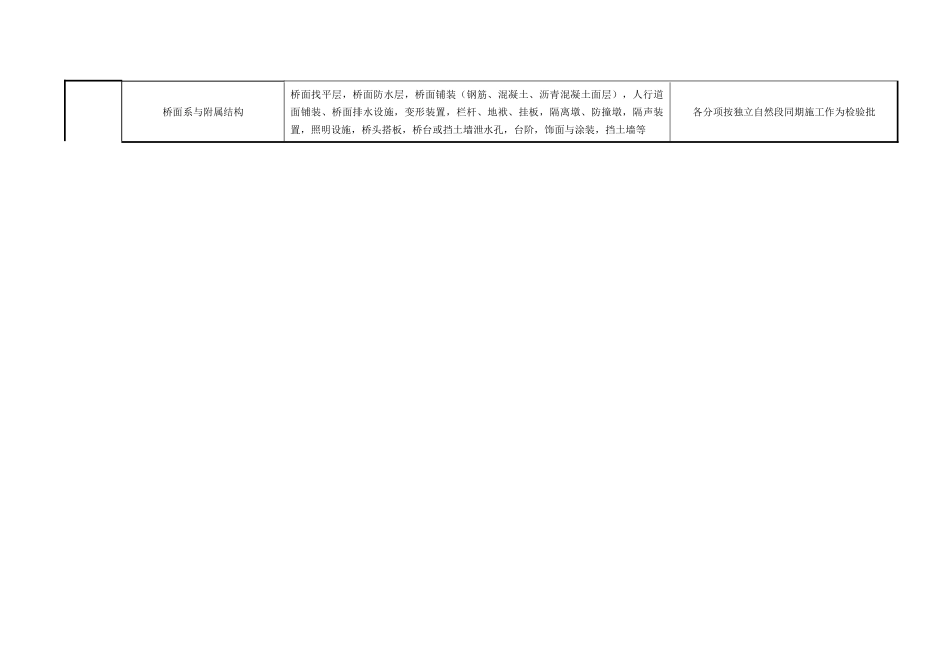

表3.0.3市政桥梁单位、分部、分项工程、检验批划分表单位工程分部工程子分部工程分项工程检验批跨线桥或立交桥的一个匝道划分为一个单位工程或子单位工程地基基础明挖基础基坑开挖、基坑支护、基坑排水降水、基坑回填、混凝土垫层、扩大基础各分项按同期施工作为检验批沉井沉井制作，下沉，清基、填充各分项按单个沉井施工作为检验批沉入桩制桩（混凝土桩及钢管桩制作），沉桩，接桩制作按同期，沉桩和接桩按单个作为检验批挖孔、钻孔桩成孔，钢筋笼制作、安装，清孔，混凝土各分项按单个桩施工作为检验批桩基承台垫层混凝土，承台模板、钢筋、混凝土各分项按独立承台施工作为检验批下部结构（墩、台）砌筑结构石砌体，混凝土砌块砌体，配筋砌体，砌筑墩、台、墩台帽、墙各分项按单独体施工作为检验批现浇结构模板及支架，钢筋，混凝土，预应力各分项按单个墩、台施工作为检验批预制安装预制安装混凝土（钢）墩、柱等，支座安装预制按同期，安装按单独体施工作为检验批上部结构预制混凝土梁桥梁（板）预制（模板、钢筋、混凝土、预应力），梁（板）安装预制按同期、同类，安装按单孔跨径为检验批现浇混凝土梁桥整体浇筑（模板与支架、钢筋、混凝土、预应力）、悬臂浇筑（模板与支架、钢筋、混凝土、预应力）各分项按同类和单孔跨径为检验批节段拼装混凝土梁桥节段制作（模板与支架、钢筋、混凝土、预应力）、节段拼装（悬臂拼装、整跨拼装、顶推拼装、预应力）各分项按节段（单孔跨径）为检验批钢桥构件制作、构件连接（焊接、紧固件连接）、构件组装、预拼装、构件安装、构件防护各分项按钢柱、钢梁、钢拱等同期施工作为检验批拱桥拱桥组合桥台、石料及混凝土预制块砌筑拱圈、拱架上浇筑混凝土拱圈、劲性骨架浇筑混凝土拱圈、装配式混凝土拱桥（拱肋制作、拱肋安装）、钢管混凝土拱浇筑、中、下承式拱吊杆安装、水平索张拉各分项按桥台、拱圈、桥拱等同期施工作为检验批斜拉桥与悬索桥索塔、主梁（现浇混凝土主梁、预制拼装混凝土主梁、钢主梁）、拉索、锚碇、索鞍、索夹与吊索各分项按同期施工作为检验批框架式桥顶进工作坑、滑板与后背，框架式箱涵制作，顶进施工，盲沟与滤管箱涵制作、顶进按每节，其它按作业段为检验批桥面系与附属结构桥面找平层，桥面防水层，桥面铺装（钢筋、混凝土、沥青混凝土面层），人行道面铺装、桥面排水设施，变形装置，栏杆、地袱、挂板，隔离墩、防撞墩，隔声装置，照明设施，桥头搭板，桥台或挡土墙泄水孔，台阶，饰面与涂装，挡土墙等各分项按独立自然段同期施工作为检验批表59—4—1桥梁测量检验批质量验收记录工程名称分项工程名称验收部位施工单位专业工长项目经理施工执行标准名称及编号市政桥梁工程施工质量验收规程DB13(J)59—2006主控项目质量验收规程的规定施工单位检查评定记录监理（建设）单位验收记录1水准点、导线点的交接记录完整，签认齐全。施工单位接桩后复测，并形成记录4.2.1条2水准闭合差应符合下列规定4.2.2条一般大中桥梁闭合差≤±12㎜单跨径＞40m的桥梁闭合差≤±10㎜3导线方位角闭合差±40（s）4.2.3条项目（4.2.4条）允许偏差量测值4测桩间距离＜200m1/50005测桩间距离＜200～500m1/100006测桩间距离＞500m1/20000一般项目1水准点及轴线控制桩有关规定4.2.5条2施工测量绘制平面图,点位标记3施工控制点复测、联测有关规定施工单位检查评定结果主控项目合格率：%；一般项目合格率%项目质量检查员：年月日监理（建设）单位验收结论专业监理工程师：（建设单位项目技术负责人）年月日表59—5—1基坑开挖检验批质量验收记录工程名称分项工程名称验收部位施工单位专业工长项目经理施工执行标准名称及编号市政桥梁工程施工质量验收规程DB13(J)59—2006质量验收规程的规定施工单位检查评定记录监理（建设）单位验收记录主控项目1基础承重面应在天然状态下修理平整。如有超挖或软弱层要进行处理5.2.1条2地基承载力符合设计要求5.2.2条一般项目1施工排水、降水和基坑施工应编制专项施工方案5.2.3条2基坑边缘外需要保护的建筑物布置开挖监测点。开挖前应测得监测项目初始值5.2.4条3地基不得受水浸泡或受冻5.2.5条4施工时基坑周边...
