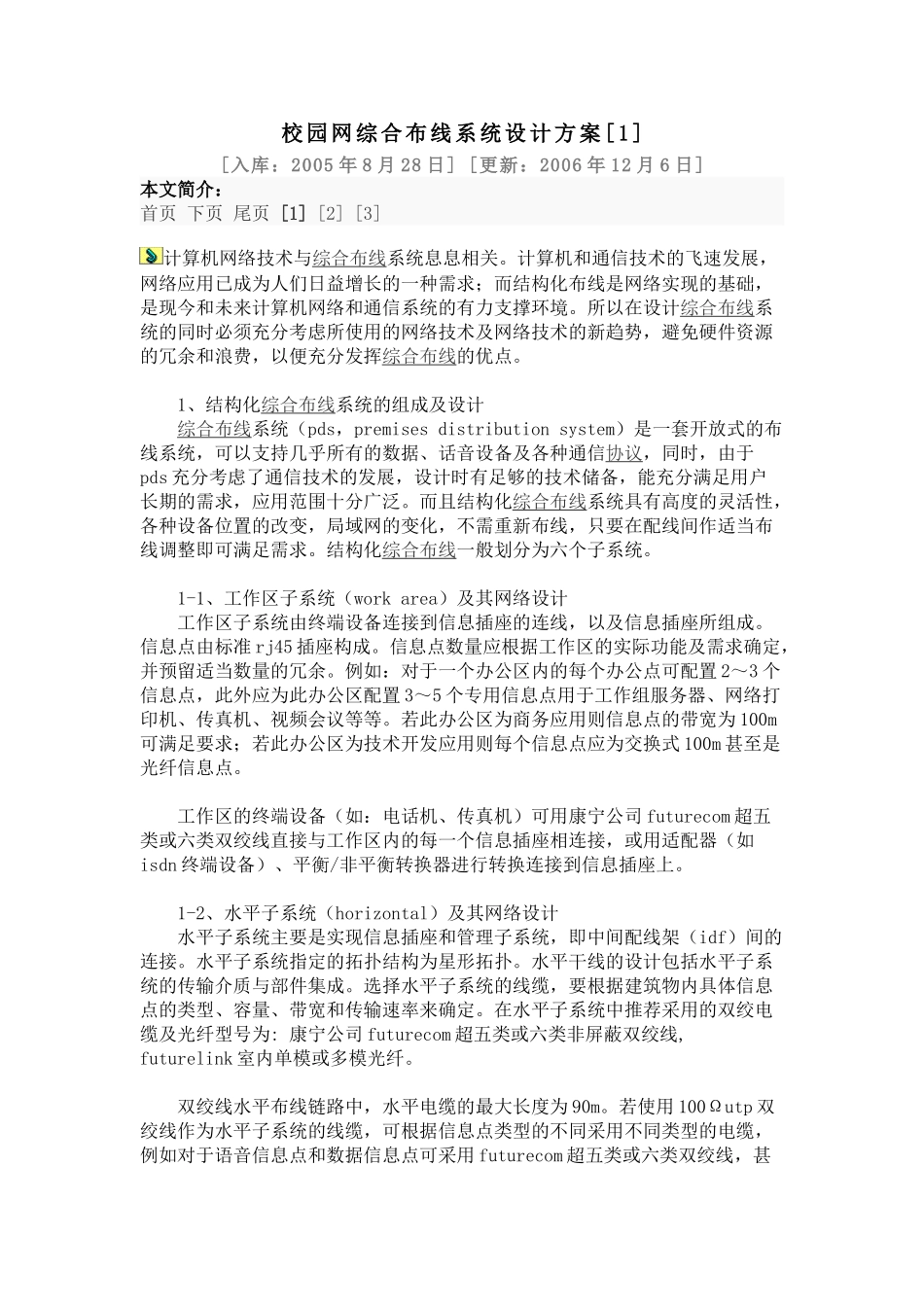

校园网综合布线系统设计方案[1][入库：2005年8月28日][更新：2006年12月6日]本文简介：首页下页尾页[1][2][3]计算机网络技术与综合布线系统息息相关。计算机和通信技术的飞速发展，网络应用已成为人们日益增长的一种需求；而结构化布线是网络实现的基础，是现今和未来计算机网络和通信系统的有力支撑环境。所以在设计综合布线系统的同时必须充分考虑所使用的网络技术及网络技术的新趋势，避免硬件资源的冗余和浪费，以便充分发挥综合布线的优点。1、结构化综合布线系统的组成及设计综合布线系统（pds，premisesdistributionsystem）是一套开放式的布线系统，可以支持几乎所有的数据、话音设备及各种通信协议，同时，由于pds充分考虑了通信技术的发展，设计时有足够的技术储备，能充分满足用户长期的需求，应用范围十分广泛。而且结构化综合布线系统具有高度的灵活性，各种设备位置的改变，局域网的变化，不需重新布线，只要在配线间作适当布线调整即可满足需求。结构化综合布线一般划分为六个子系统。1-1、工作区子系统（workarea）及其网络设计工作区子系统由终端设备连接到信息插座的连线，以及信息插座所组成。信息点由标准rj45插座构成。信息点数量应根据工作区的实际功能及需求确定，并预留适当数量的冗余。例如：对于一个办公区内的每个办公点可配置2～3个信息点，此外应为此办公区配置3～5个专用信息点用于工作组服务器、网络打印机、传真机、视频会议等等。若此办公区为商务应用则信息点的带宽为100m可满足要求；若此办公区为技术开发应用则每个信息点应为交换式100m甚至是光纤信息点。工作区的终端设备（如：电话机、传真机）可用康宁公司futurecom超五类或六类双绞线直接与工作区内的每一个信息插座相连接，或用适配器（如isdn终端设备）、平衡/非平衡转换器进行转换连接到信息插座上。1-2、水平子系统（horizontal）及其网络设计水平子系统主要是实现信息插座和管理子系统，即中间配线架（idf）间的连接。水平子系统指定的拓扑结构为星形拓扑。水平干线的设计包括水平子系统的传输介质与部件集成。选择水平子系统的线缆，要根据建筑物内具体信息点的类型、容量、带宽和传输速率来确定。在水平子系统中推荐采用的双绞电缆及光纤型号为:康宁公司futurecom超五类或六类非屏蔽双绞线,futurelink室内单模或多模光纤。双绞线水平布线链路中，水平电缆的最大长度为90m。若使用100Ωutp双绞线作为水平子系统的线缆，可根据信息点类型的不同采用不同类型的电缆，例如对于语音信息点和数据信息点可采用futurecom超五类或六类双绞线，甚至使用futurelink光缆；对于电磁干扰严重的场合应尽量采用康宁公司futurecom六类屏蔽双绞线。但是从系统的兼容性和信息点的灵活互换性角度出发，建议水平子系统采用同一种布线材料。1-3、管理子系统（administration）及其网络设计管理子系统由交连、互连和输入/输出组成，实现配线管理，为连接其它子系统提供手段。包括配线架、跳线设备及光配线架等组成设备。设计管理子系统时,必需了解线路的基本设计原理,合理配置各子系统的部件。康宁公司的lanscape综合布线解决方案拥有搭配科学、管理简便的成套产品用于管理子系统。1-4、干线子系统（backbone）及其网络设计干线子系统指提供建筑物的主干电缆的路由，是实现主配线架与中间配线架，计算机、pbx、控制中心与各管理子系统间的连接。干线传输电缆的设计必须既满足当前的需要,又适应今后的发展。干线子系统布线走向应选择干线线缆最短、最安全和最经济的路由。干线子系统在系统设计施工时，应预留一定的线缆做冗余信道，这一点对于综合布线系统的可扩展性和可靠性来说是十分重要的。干线子系统可以使用的线缆主要有：hay三类大对数电缆；futurecom超五类或六类双绞线；futurelink室内单模或多模光纤。超五类双绞线可以支持1000base－t，但如要求支持1000base－tx则必须使用六类双绞线。如果已安装的电缆仅满足5类线标准(1995)，那么在连接1000base－t设备之前，应对布线系统按照新增加的布线参数（如：回波损耗，等级远端串扰（elfext），传播延迟和延时畸变等）进行测量和认证。1-5、设备间子...
