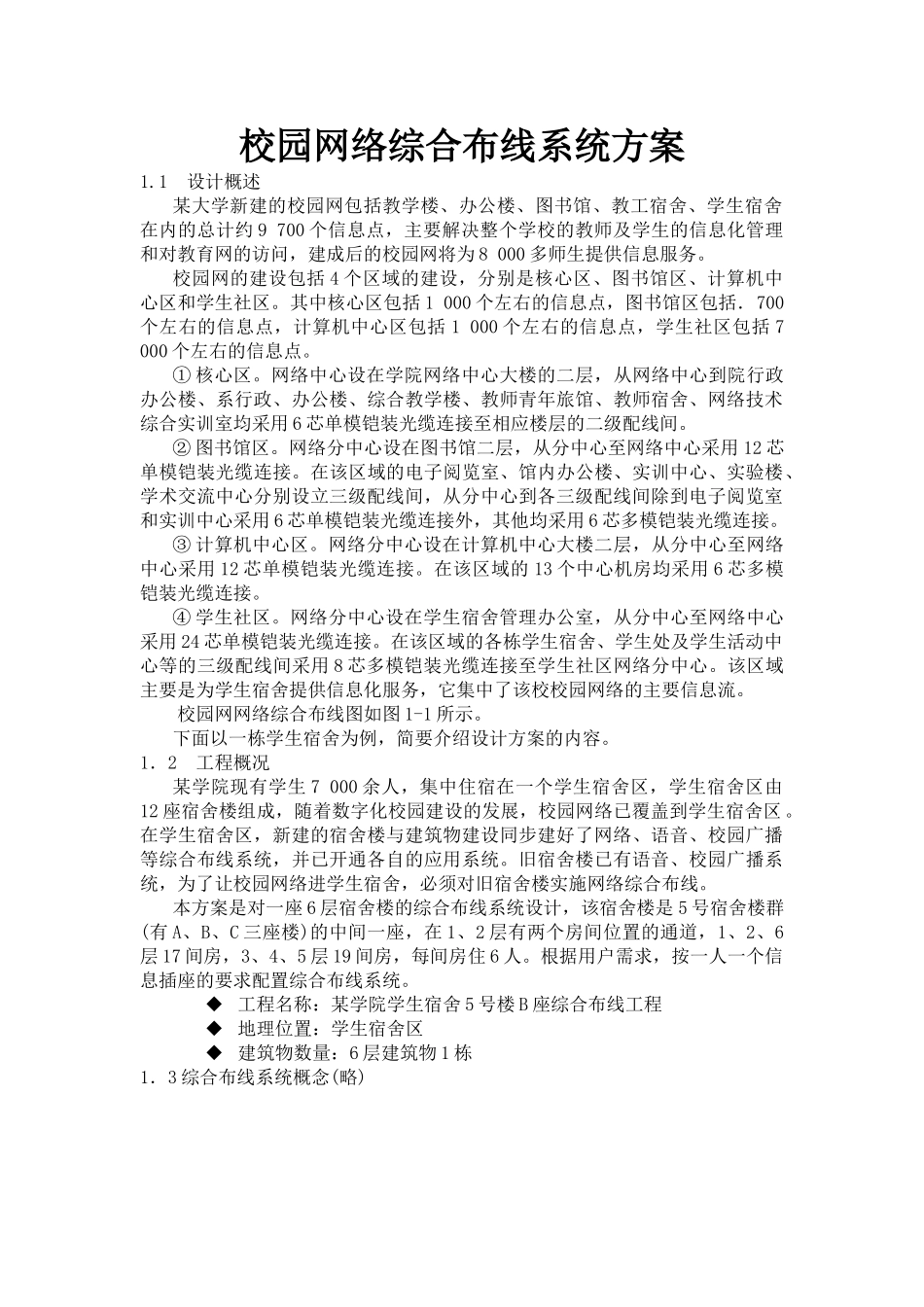

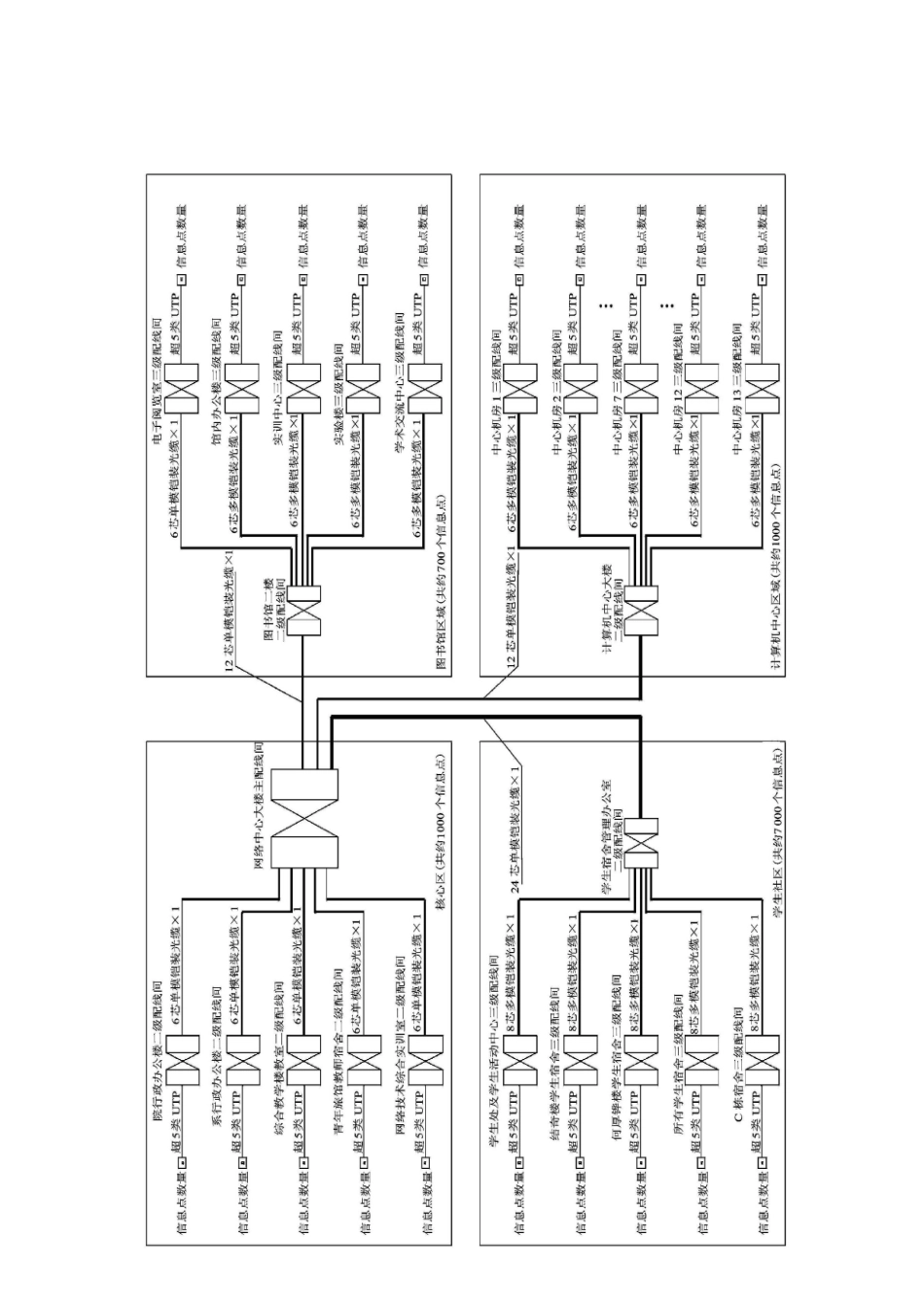

校园网络综合布线系统方案1.1设计概述某大学新建的校园网包括教学楼、办公楼、图书馆、教工宿舍、学生宿舍在内的总计约9700个信息点，主要解决整个学校的教师及学生的信息化管理和对教育网的访问，建成后的校园网将为8000多师生提供信息服务。校园网的建设包括4个区域的建设，分别是核心区、图书馆区、计算机中心区和学生社区。其中核心区包括1000个左右的信息点，图书馆区包括．700个左右的信息点，计算机中心区包括1000个左右的信息点，学生社区包括7000个左右的信息点。①核心区。网络中心设在学院网络中心大楼的二层，从网络中心到院行政办公楼、系行政、办公楼、综合教学楼、教师青年旅馆、教师宿舍、网络技术综合实训室均采用6芯单模铠装光缆连接至相应楼层的二级配线间。②图书馆区。网络分中心设在图书馆二层，从分中心至网络中心采用12芯单模铠装光缆连接。在该区域的电子阅览室、馆内办公楼、实训中心、实验楼、学术交流中心分别设立三级配线间，从分中心到各三级配线间除到电子阅览室和实训中心采用6芯单模铠装光缆连接外，其他均采用6芯多模铠装光缆连接。③计算机中心区。网络分中心设在计算机中心大楼二层，从分中心至网络中心采用12芯单模铠装光缆连接。在该区域的13个中心机房均采用6芯多模铠装光缆连接。④学生社区。网络分中心设在学生宿舍管理办公室，从分中心至网络中心采用24芯单模铠装光缆连接。在该区域的各栋学生宿舍、学生处及学生活动中心等的三级配线间采用8芯多模铠装光缆连接至学生社区网络分中心。该区域主要是为学生宿舍提供信息化服务，它集中了该校校园网络的主要信息流。校园网网络综合布线图如图1-1所示。下面以一栋学生宿舍为例，简要介绍设计方案的内容。1．2工程概况某学院现有学生7000余人，集中住宿在一个学生宿舍区，学生宿舍区由12座宿舍楼组成，随着数字化校园建设的发展，校园网络已覆盖到学生宿舍区。在学生宿舍区，新建的宿舍楼与建筑物建设同步建好了网络、语音、校园广播等综合布线系统，并已开通各自的应用系统。旧宿舍楼已有语音、校园广播系统，为了让校园网络进学生宿舍，必须对旧宿舍楼实施网络综合布线。本方案是对一座6层宿舍楼的综合布线系统设计，该宿舍楼是5号宿舍楼群(有A、B、C三座楼)的中间一座，在1、2层有两个房间位置的通道，1、2、6层17间房，3、4、5层19间房，每间房住6人。根据用户需求，按一人一个信息插座的要求配置综合布线系统。工程名称：某学院学生宿舍5号楼B座综合布线工程地理位置：学生宿舍区建筑物数量：6层建筑物1栋1．3综合布线系统概念(略)1．4设计原则与目标5号楼B座网络综合布线系统是为数据传输提供实用、灵活、可扩展、可靠的模块化介质通路，工程所用的线缆、接插件等各类设备、配件，必须考虑到先进性、兼容性、开放性、可靠性、灵活性、经济性的设计原则。学生宿舍是学生使用校园网络的主要场所，网络综合布线要建立以计算机为主的网络基础平台，使其对校园网络信息系统的支持达到先进水平。在保证技术领先的同时，实现布局合理、便于管理、易于升级，并具有多样的、灵活的用户连接能力，为学生提供稳定的、不间断的、多业务的服务，包括信息化教学管理、网络教学、网上娱乐等网络应用服务。根据目前网络建设和网络应用的实际情况，校园综合布线系统宜采用万兆主干——千兆汇聚——百兆接人的网络结构。水平布线子系统宜采用超5类布线系统，满足近期百兆网络传输，当系统需扩充升级、网络传输到桌面要求达到千兆时，用户不必对该布线系统做任何更改，只需引入网络新设备，便可支持千兆以太网的应用，适应未来网络发展的需要。1．5布线系统设计、施工、验收遵循的规范和标准1．网络应用标准100Base—TX(基于超5类双绞线的100Mbps以太网标准)1000Base—T(基于超5类双绞线的1000Mbps以太网标准)1000Base—LX(基于1310nm的8．3／125Ixm单模光纤的1000Mbps以太网标准)2．布线标准《信息技术——用户通用布线系统》(ISO／IECIS11801--2002)《商务建筑物建筑布线标准》(EIA／TIA568B)《综合布线系统工程设计规范》(GB50311—2007)《综合布线工程验收规范》(GB50312—2007)1...
