校园网络综合布线设计方案12731VIP免费

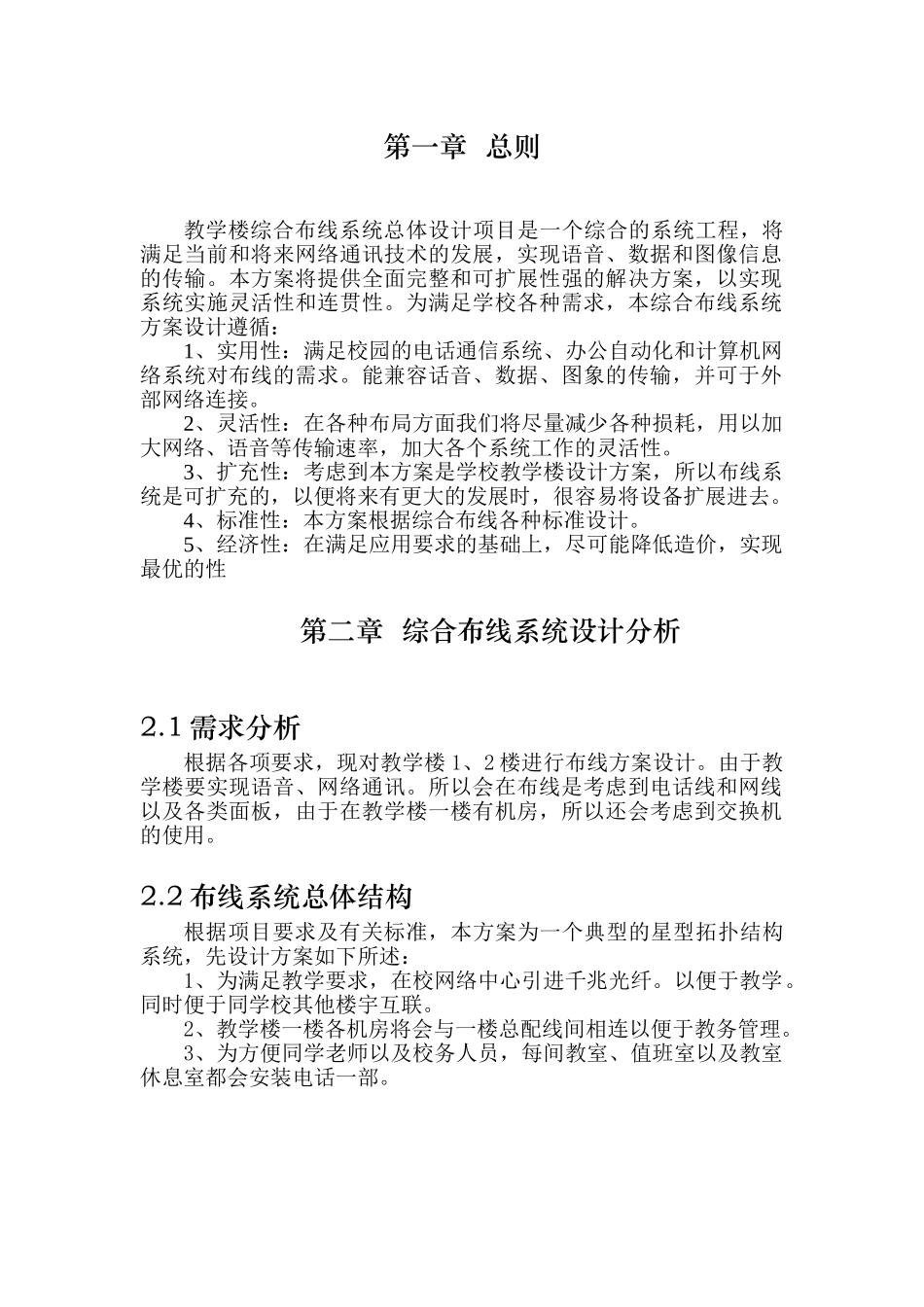

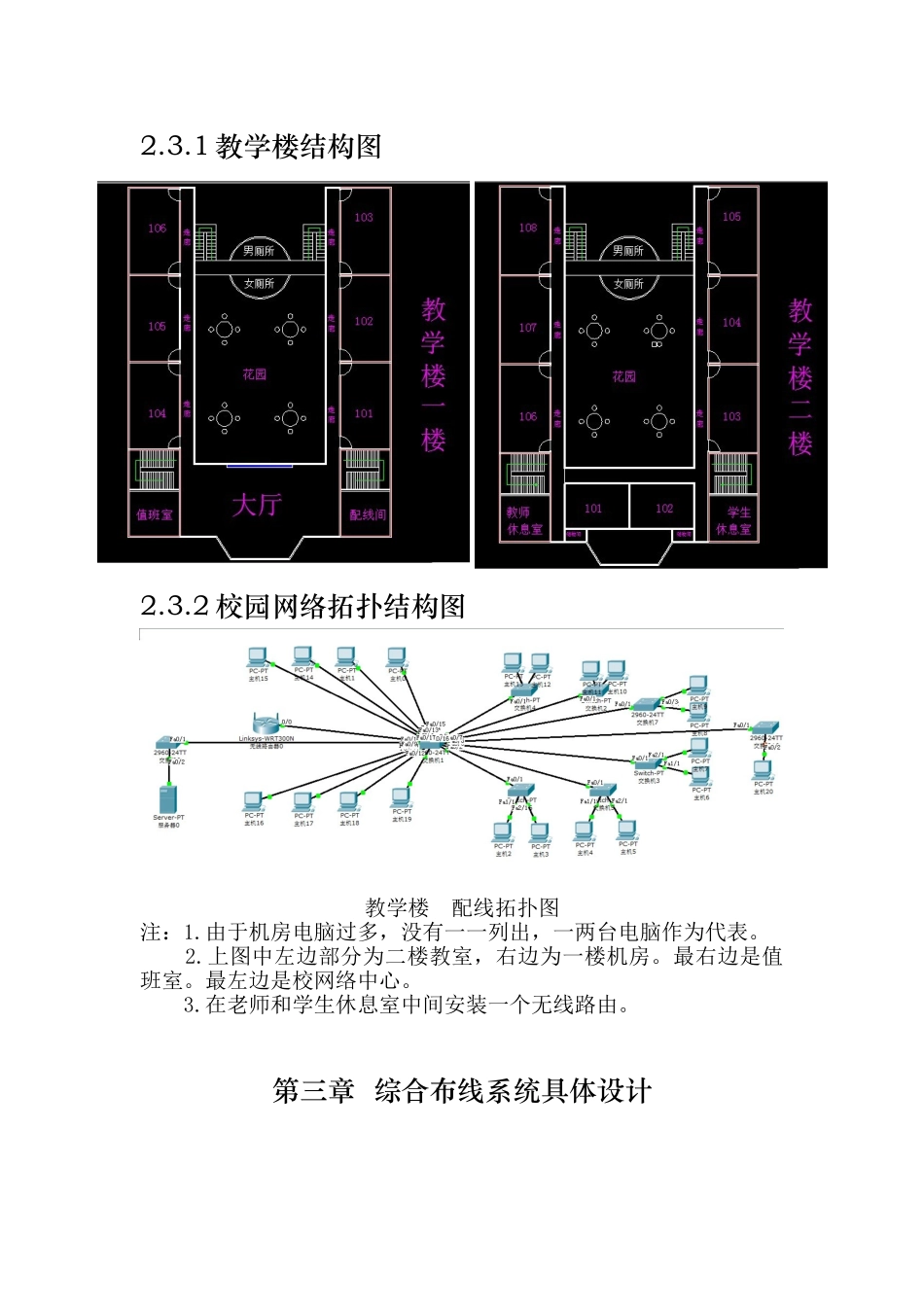

设计人员：*******指导老师：*******实际时间：2013年1月7日第一章总则教学楼综合布线系统总体设计项目是一个综合的系统工程，将满足当前和将来网络通讯技术的发展，实现语音、数据和图像信息的传输。本方案将提供全面完整和可扩展性强的解决方案，以实现系统实施灵活性和连贯性。为满足学校各种需求，本综合布线系统方案设计遵循：1、实用性：满足校园的电话通信系统、办公自动化和计算机网络系统对布线的需求。能兼容话音、数据、图象的传输，并可于外部网络连接。2、灵活性：在各种布局方面我们将尽量减少各种损耗，用以加大网络、语音等传输速率，加大各个系统工作的灵活性。3、扩充性：考虑到本方案是学校教学楼设计方案，所以布线系统是可扩充的，以便将来有更大的发展时，很容易将设备扩展进去。4、标准性：本方案根据综合布线各种标准设计。5、经济性：在满足应用要求的基础上，尽可能降低造价，实现最优的性第二章综合布线系统设计分析2.1需求分析根据各项要求，现对教学楼1、2楼进行布线方案设计。由于教学楼要实现语音、网络通讯。所以会在布线是考虑到电话线和网线以及各类面板，由于在教学楼一楼有机房，所以还会考虑到交换机的使用。2.2布线系统总体结构根据项目要求及有关标准，本方案为一个典型的星型拓扑结构系统，先设计方案如下所述：1、为满足教学要求，在校网络中心引进千兆光纤。以便于教学。同时便于同学校其他楼宇互联。2、教学楼一楼各机房将会与一楼总配线间相连以便于教务管理。3、为方便同学老师以及校务人员，每间教室、值班室以及教室休息室都会安装电话一部。2.3.1教学楼结构图2.3.2校园网络拓扑结构图教学楼配线拓扑图注：1.由于机房电脑过多，没有一一列出，一两台电脑作为代表。2.上图中左边部分为二楼教室，右边为一楼机房。最右边是值班室。最左边是校网络中心。3.在老师和学生休息室中间安装一个无线路由。第三章综合布线系统具体设计3.1.1水平布线子系统在本次布线方案中，我们将采用空中布线，已达到尽量避免线的人为破坏，其中我们将采用金属网络架桥，其类型为200mm*100mm，在整栋教学楼中要共需这样的先槽约为120m。其布线方式如图所示：线槽布局方式3.1.2教学楼水平子系统设计教学楼水平布线子系统如下图所示，其中红线表示网线，而黄线表示电话线，如图所示，每一间教室都会有电话线和网线进入。从而能都达到教学目的。3.2垂直子系统设计在垂直子系统中，利用电井布线，这样可以节约线槽，同时还以在今后的维护中更加方便。电井图3.3室内布线图3.3.1教室教学楼二楼布线图在教室中，电话置于讲桌之上，而且教室里的电路用pvc管覆埋。红线表示网线，黄线表示电话线一楼机房一楼机房俯视图机房布线图在机房中，共有学生机54台，教师机一台，所以在选用交换机的时候应选用24口交换机2个、12口交换机1个。利用交换机互传方式见55台电脑连接3.3.2值班室值班室有需要电脑一台，同时有需要电话，以方便值班人员的联系。同样，黄线表示电话线，红线表示网线值班室布线图3.3.3老师、学生休息室由于在老师和学生休息室内没有固定人员在里面工作，所以不需要在里卖弄安装电话，但是会有人在里面休息，考虑到现代可以发达，有好多人可以利用手机、平板上网，为方便大家，所以在休息室里安装无线路由。3.4墙面底盒安装在每个工作区间采用86型通用暗盒，每个教室两个。用SNIP思诺一舟A160—1单孔面板，每间教室2个。模块采用amp超5类，每间教室两个，需要pvc线槽，买件教室大约需要12m。教室墙面布线图第四章各种设备价格清单序号设备产品型号单位单价数量备注1暗盒86型通用暗盒个1.5702面板snip思诺A160-1个2.5703模块AMP超五类个2.4704网线超五类米13005线槽塑料pvc管米31.62006金属架桥米0.8100机房设计序号设备产品型号单位单价数量备注1水晶头rj-45个0.58002网线超五类米11200第五章有关说明本文为一所学校的校园网工程，范围主要教学楼部分。结合校园的整体的网络架构，使这复杂的网络高速、安全地通信，对复杂网络应用的一体化解决方案。本方案从校园网的建设思想、目标设备配置等多方面的论述，它的所用到的各种技术是多方面的，即有网络技术...
