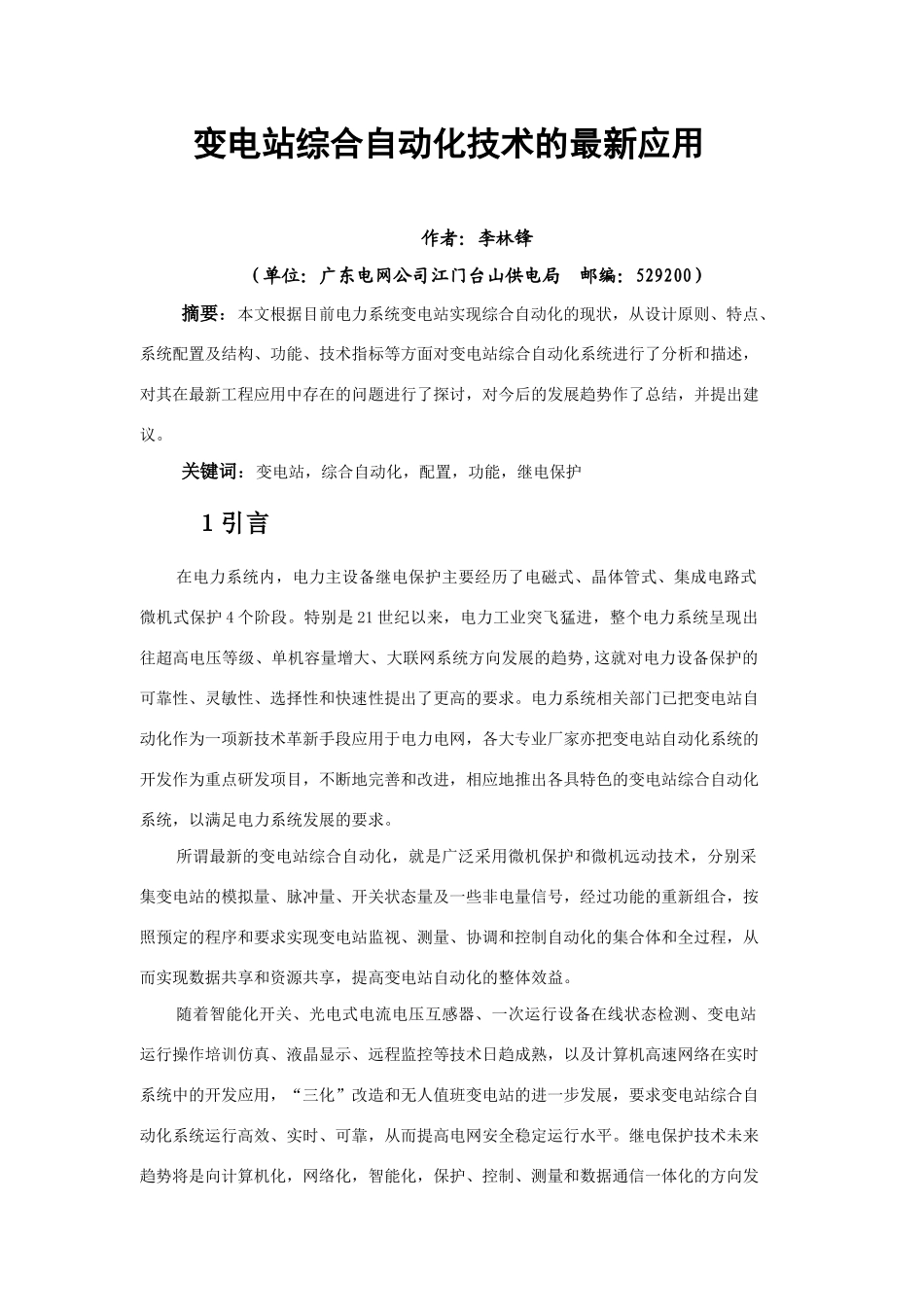

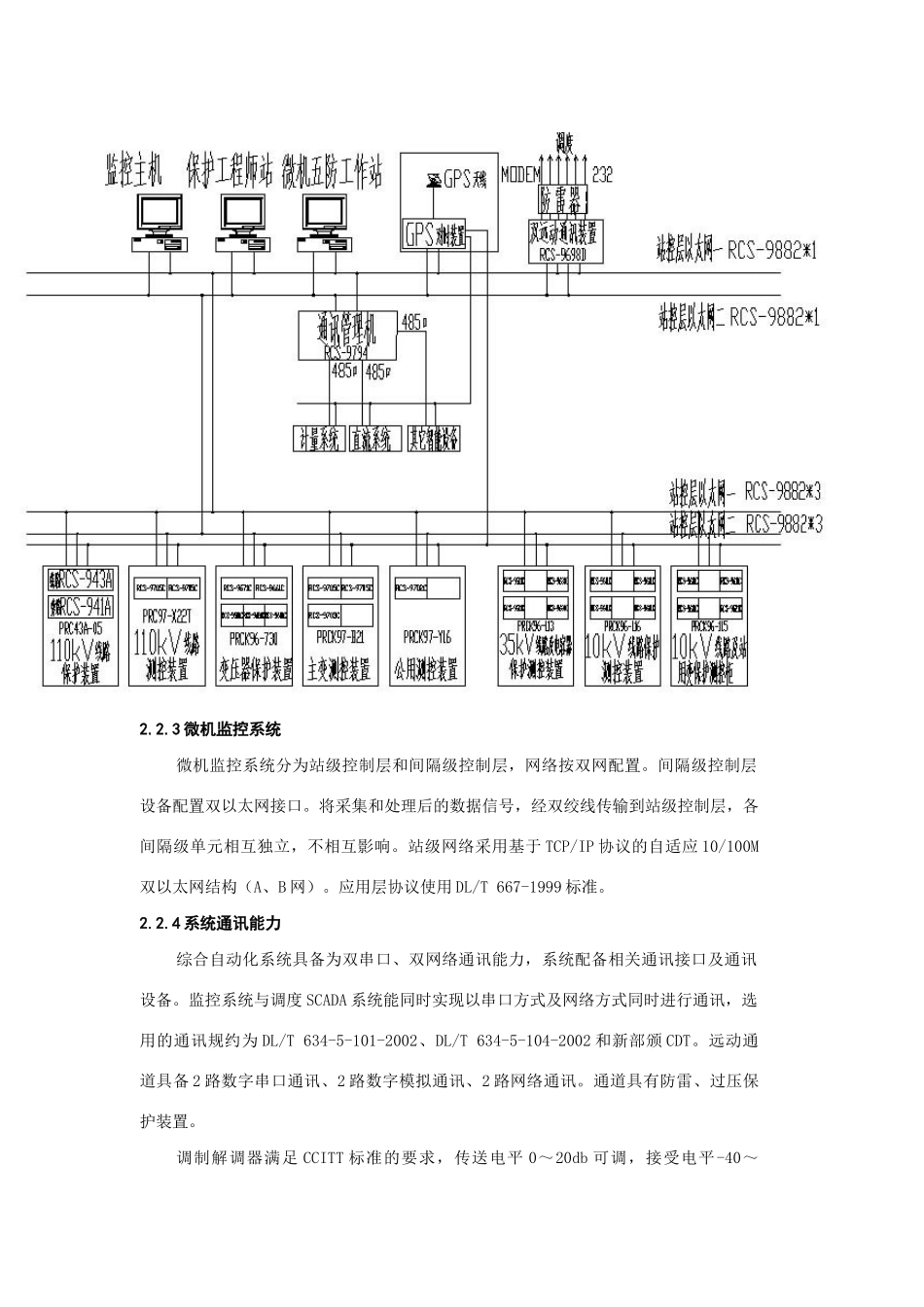

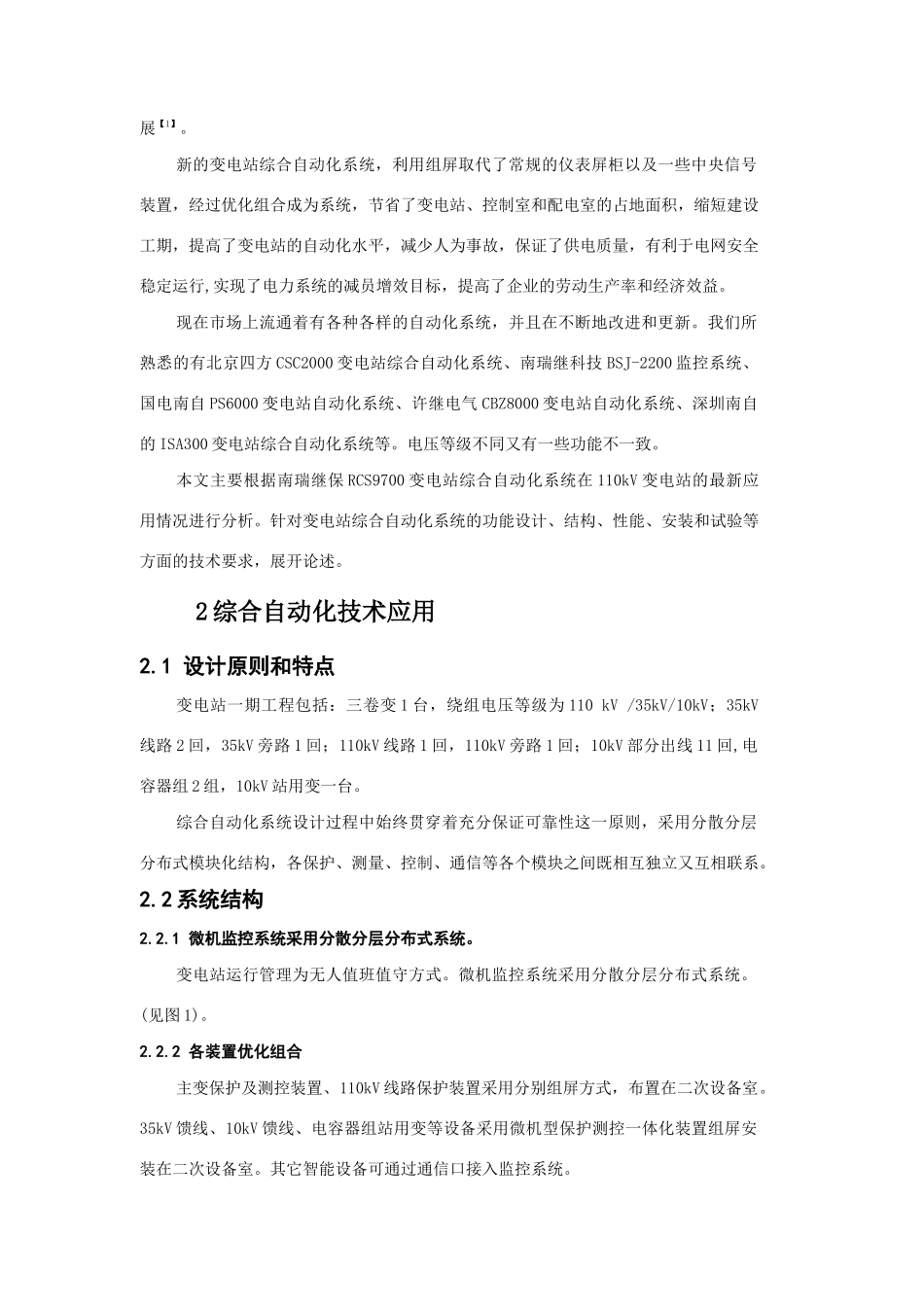

变电站综合自动化技术的最新应用作者：李林锋（单位：广东电网公司江门台山供电局邮编：529200）摘要：本文根据目前电力系统变电站实现综合自动化的现状，从设计原则、特点、系统配置及结构、功能、技术指标等方面对变电站综合自动化系统进行了分析和描述，对其在最新工程应用中存在的问题进行了探讨，对今后的发展趋势作了总结，并提出建议。关键词：变电站，综合自动化，配置，功能，继电保护１引言在电力系统内，电力主设备继电保护主要经历了电磁式、晶体管式、集成电路式微机式保护4个阶段。特别是21世纪以来，电力工业突飞猛进，整个电力系统呈现出往超高电压等级、单机容量增大、大联网系统方向发展的趋势,这就对电力设备保护的可靠性、灵敏性、选择性和快速性提出了更高的要求。电力系统相关部门已把变电站自动化作为一项新技术革新手段应用于电力电网，各大专业厂家亦把变电站自动化系统的开发作为重点研发项目，不断地完善和改进，相应地推出各具特色的变电站综合自动化系统，以满足电力系统发展的要求。所谓最新的变电站综合自动化，就是广泛采用微机保护和微机远动技术，分别采集变电站的模拟量、脉冲量、开关状态量及一些非电量信号，经过功能的重新组合，按照预定的程序和要求实现变电站监视、测量、协调和控制自动化的集合体和全过程，从而实现数据共享和资源共享，提高变电站自动化的整体效益。随着智能化开关、光电式电流电压互感器、一次运行设备在线状态检测、变电站运行操作培训仿真、液晶显示、远程监控等技术日趋成熟，以及计算机高速网络在实时系统中的开发应用，“三化”改造和无人值班变电站的进一步发展，要求变电站综合自动化系统运行高效、实时、可靠，从而提高电网安全稳定运行水平。继电保护技术未来趋势将是向计算机化，网络化，智能化，保护、控制、测量和数据通信一体化的方向发展【1】。新的变电站综合自动化系统，利用组屏取代了常规的仪表屏柜以及一些中央信号装置，经过优化组合成为系统，节省了变电站、控制室和配电室的占地面积，缩短建设工期，提高了变电站的自动化水平，减少人为事故，保证了供电质量，有利于电网安全稳定运行,实现了电力系统的减员增效目标，提高了企业的劳动生产率和经济效益。现在市场上流通着有各种各样的自动化系统，并且在不断地改进和更新。我们所熟悉的有北京四方CSC2000变电站综合自动化系统、南瑞继科技BSJ-2200监控系统、国电南自PS6000变电站自动化系统、许继电气CBZ8000变电站自动化系统、深圳南自的ISA300变电站综合自动化系统等。电压等级不同又有一些功能不一致。本文主要根据南瑞继保RCS9700变电站综合自动化系统在110kV变电站的最新应用情况进行分析。针对变电站综合自动化系统的功能设计、结构、性能、安装和试验等方面的技术要求，展开论述。2综合自动化技术应用2.1设计原则和特点变电站一期工程包括：三卷变1台，绕组电压等级为110kV/35kV/10kV；35kV线路2回，35kV旁路1回；110kV线路1回，110kV旁路1回；10kV部分出线11回,电容器组2组，10kV站用变一台。综合自动化系统设计过程中始终贯穿着充分保证可靠性这一原则，采用分散分层分布式模块化结构，各保护、测量、控制、通信等各个模块之间既相互独立又互相联系。2.2系统结构2.2.1微机监控系统采用分散分层分布式系统。变电站运行管理为无人值班值守方式。微机监控系统采用分散分层分布式系统。(见图1)。2.2.2各装置优化组合主变保护及测控装置、110kV线路保护装置采用分别组屏方式，布置在二次设备室。35kV馈线、10kV馈线、电容器组站用变等设备采用微机型保护测控一体化装置组屏安装在二次设备室。其它智能设备可通过通信口接入监控系统。图1分散分层分布式系统2.2.3微机监控系统微机监控系统分为站级控制层和间隔级控制层，网络按双网配置。间隔级控制层设备配置双以太网接口。将采集和处理后的数据信号，经双绞线传输到站级控制层，各间隔级单元相互独立，不相互影响。站级网络采用基于TCP/IP协议的自适应10/100M双以太网结构（A、B网）。应用层协议使用DL/T667-1999标准。2.2.4系统通讯能力综合自动化系统具备为双串口、双网络通讯能力，系统...
