新型液压变压器的研究现状及展望VIP免费

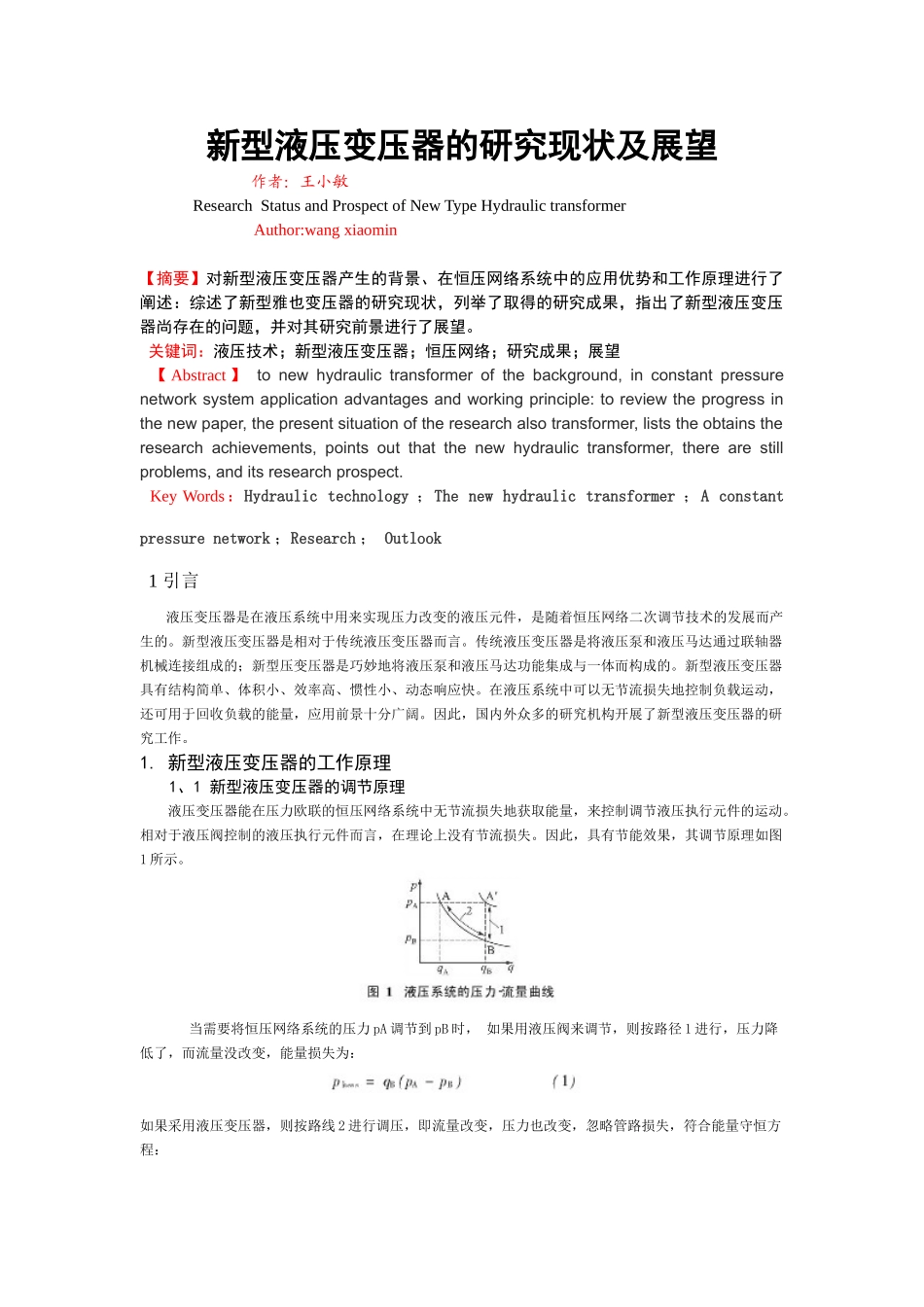

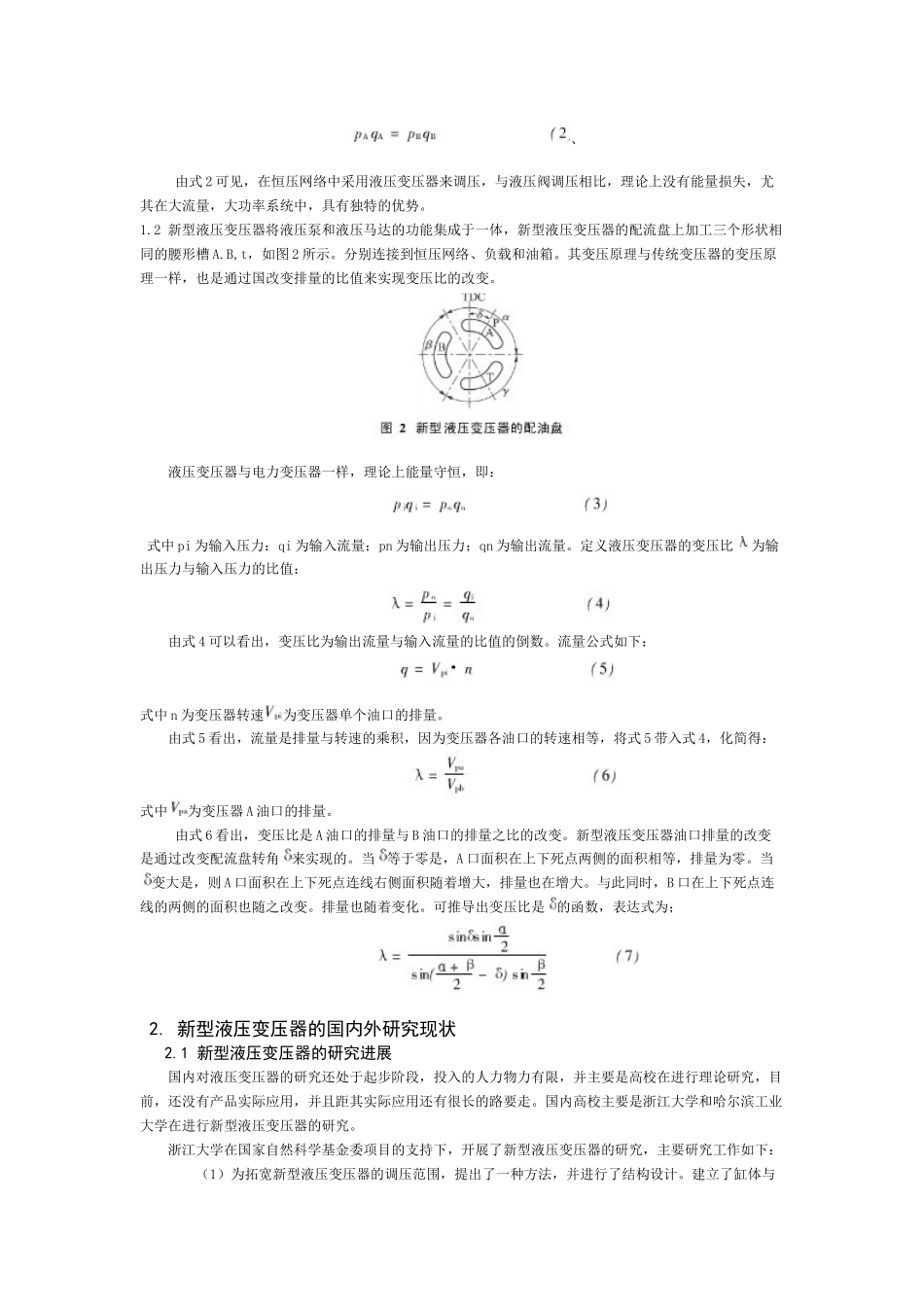

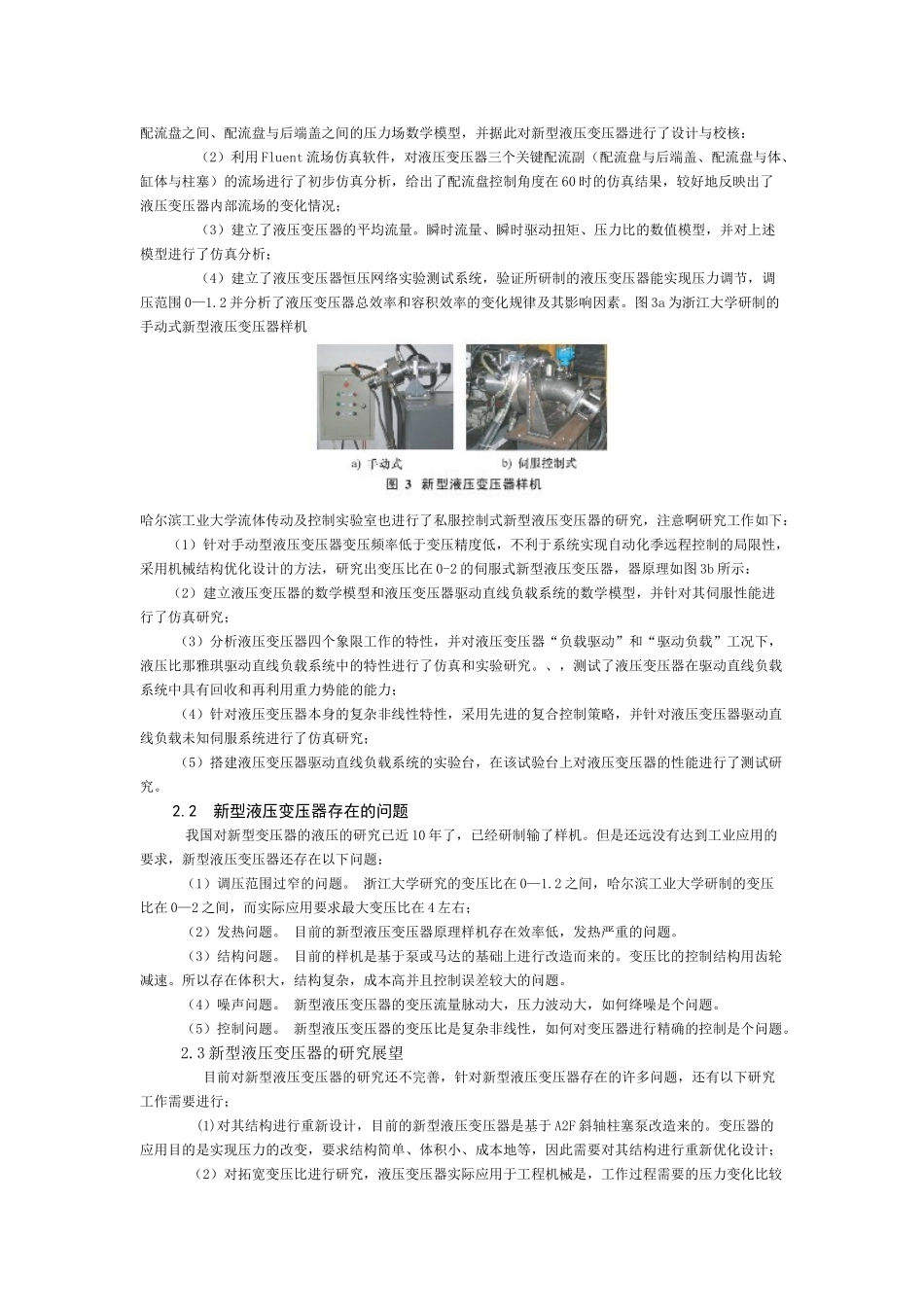

新型液压变压器的研究现状及展望作者：王小敏ResearchStatusandProspectofNewTypeHydraulictransformerAuthor:wangxiaomin【摘要】对新型液压变压器产生的背景、在恒压网络系统中的应用优势和工作原理进行了阐述：综述了新型雅也变压器的研究现状，列举了取得的研究成果，指出了新型液压变压器尚存在的问题，并对其研究前景进行了展望。关键词：液压技术；新型液压变压器；恒压网络；研究成果；展望【Abstract】tonewhydraulictransformerofthebackground,inconstantpressurenetworksystemapplicationadvantagesandworkingprinciple:toreviewtheprogressinthenewpaper,thepresentsituationoftheresearchalsotransformer,liststheobtainstheresearchachievements,pointsoutthatthenewhydraulictransformer,therearestillproblems,anditsresearchprospect.KeyWords：Hydraulictechnology；Thenewhydraulictransformer；Aconstantpressurenetwork；Research；Outlook1引言液压变压器是在液压系统中用来实现压力改变的液压元件，是随着恒压网络二次调节技术的发展而产生的。新型液压变压器是相对于传统液压变压器而言。传统液压变压器是将液压泵和液压马达通过联轴器机械连接组成的；新型压变压器是巧妙地将液压泵和液压马达功能集成与一体而构成的。新型液压变压器具有结构简单、体积小、效率高、惯性小、动态响应快。在液压系统中可以无节流损失地控制负载运动，还可用于回收负载的能量，应用前景十分广阔。因此，国内外众多的研究机构开展了新型液压变压器的研究工作。1.新型液压变压器的工作原理1、1新型液压变压器的调节原理液压变压器能在压力欧联的恒压网络系统中无节流损失地获取能量，来控制调节液压执行元件的运动。相对于液压阀控制的液压执行元件而言，在理论上没有节流损失。因此，具有节能效果，其调节原理如图1所示。当需要将恒压网络系统的压力pA调节到pB时，如果用液压阀来调节，则按路径1进行，压力降低了，而流量没改变，能量损失为：如果采用液压变压器，则按路线2进行调压，即流量改变，压力也改变，忽略管路损失，符合能量守恒方程：、由式2可见，在恒压网络中采用液压变压器来调压，与液压阀调压相比，理论上没有能量损失，尤其在大流量，大功率系统中，具有独特的优势。1.2新型液压变压器将液压泵和液压马达的功能集成于一体，新型液压变压器的配流盘上加工三个形状相同的腰形槽A.B,t，如图2所示。分别连接到恒压网络、负载和油箱。其变压原理与传统变压器的变压原理一样，也是通过国改变排量的比值来实现变压比的改变。液压变压器与电力变压器一样，理论上能量守恒，即：式中pi为输入压力：qi为输入流量；pn为输出压力；qn为输出流量。定义液压变压器的变压比为输出压力与输入压力的比值：由式4可以看出，变压比为输出流量与输入流量的比值的倒数。流量公式如下：式中n为变压器转速为变压器单个油口的排量。由式5看出，流量是排量与转速的乘积，因为变压器各油口的转速相等，将式5带入式4，化简得：式中为变压器A油口的排量。由式6看出，变压比是A油口的排量与B油口的排量之比的改变。新型液压变压器油口排量的改变是通过改变配流盘转角来实现的。当等于零是，A口面积在上下死点两侧的面积相等，排量为零。当变大是，则A口面积在上下死点连线右侧面积随着增大，排量也在增大。与此同时，B口在上下死点连线的两侧的面积也随之改变。排量也随着变化。可推导出变压比是的函数，表达式为；2.新型液压变压器的国内外研究现状2.1新型液压变压器的研究进展国内对液压变压器的研究还处于起步阶段，投入的人力物力有限，并主要是高校在进行理论研究，目前，还没有产品实际应用，并且距其实际应用还有很长的路要走。国内高校主要是浙江大学和哈尔滨工业大学在进行新型液压变压器的研究。浙江大学在国家自然科学基金委项目的支持下，开展了新型液压变压器的研究，主要研究工作如下：（1）为拓宽新型液压变压器的调压范围，提出了一种方法，并进行了结构设计。建立了缸体与配流盘之间、配流盘与后端盖之间的压力场数学模型，并据此对新型液压变压器进行了设计与校核：（2...
