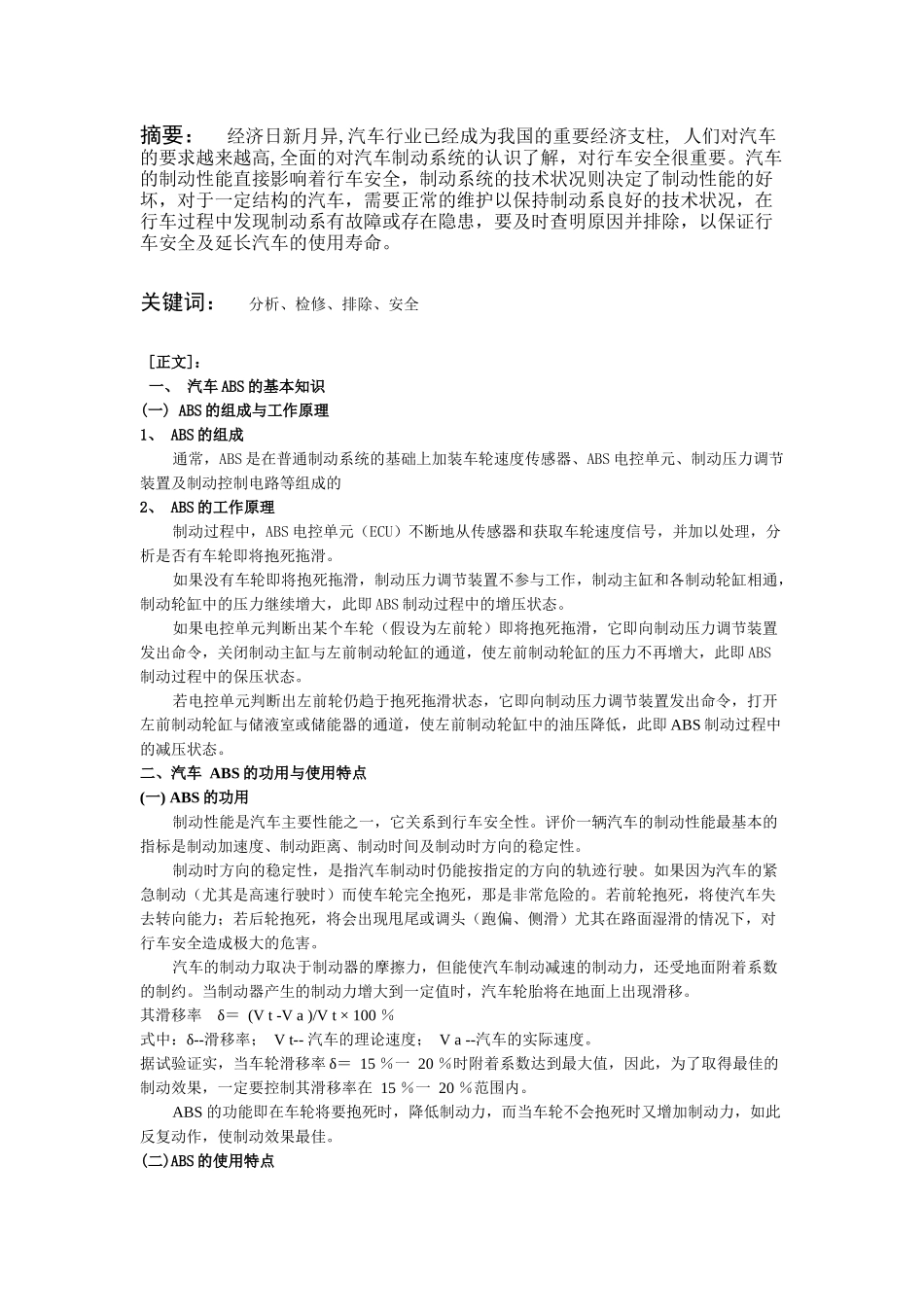

毕业设计题目汽车ABS系统检修所在系机电工程系专业班级07汽车电子学生姓名学生学号指导老师汽车ABS系统检修摘要：经济日新月异,汽车行业已经成为我国的重要经济支柱,人们对汽车的要求越来越高,全面的对汽车制动系统的认识了解，对行车安全很重要。汽车的制动性能直接影响着行车安全，制动系统的技术状况则决定了制动性能的好坏，对于一定结构的汽车，需要正常的维护以保持制动系良好的技术状况，在行车过程中发现制动系有故障或存在隐患，要及时查明原因并排除，以保证行车安全及延长汽车的使用寿命。关键词：分析、检修、排除、安全[正文]：一、汽车ABS的基本知识(一)ABS的组成与工作原理1、ABS的组成通常，ABS是在普通制动系统的基础上加装车轮速度传感器、ABS电控单元、制动压力调节装置及制动控制电路等组成的2、ABS的工作原理制动过程中，ABS电控单元（ECU）不断地从传感器和获取车轮速度信号，并加以处理，分析是否有车轮即将抱死拖滑。如果没有车轮即将抱死拖滑，制动压力调节装置不参与工作，制动主缸和各制动轮缸相通，制动轮缸中的压力继续增大，此即ABS制动过程中的增压状态。如果电控单元判断出某个车轮（假设为左前轮）即将抱死拖滑，它即向制动压力调节装置发出命令，关闭制动主缸与左前制动轮缸的通道，使左前制动轮缸的压力不再增大，此即ABS制动过程中的保压状态。若电控单元判断出左前轮仍趋于抱死拖滑状态，它即向制动压力调节装置发出命令，打开左前制动轮缸与储液室或储能器的通道，使左前制动轮缸中的油压降低，此即ABS制动过程中的减压状态。二、汽车ABS的功用与使用特点(一)ABS的功用制动性能是汽车主要性能之一，它关系到行车安全性。评价一辆汽车的制动性能最基本的指标是制动加速度、制动距离、制动时间及制动时方向的稳定性。制动时方向的稳定性，是指汽车制动时仍能按指定的方向的轨迹行驶。如果因为汽车的紧急制动（尤其是高速行驶时）而使车轮完全抱死，那是非常危险的。若前轮抱死，将使汽车失去转向能力；若后轮抱死，将会出现甩尾或调头（跑偏、侧滑）尤其在路面湿滑的情况下，对行车安全造成极大的危害。汽车的制动力取决于制动器的摩擦力，但能使汽车制动减速的制动力，还受地面附着系数的制约。当制动器产生的制动力增大到一定值时，汽车轮胎将在地面上出现滑移。其滑移率δ＝(Vt-Va)/Vt×100％式中：δ--滑移率；Vt--汽车的理论速度；Va--汽车的实际速度。据试验证实，当车轮滑移率δ＝15％一20％时附着系数达到最大值，因此，为了取得最佳的制动效果，一定要控制其滑移率在15％一20％范围内。ABS的功能即在车轮将要抱死时，降低制动力，而当车轮不会抱死时又增加制动力，如此反复动作，使制动效果最佳。(二)ABS的使用特点1、ABS的使用特点1、在低附着系数的路面上制动时，应一脚踏死制动踏板2、能在最短的制动距离内停车3、制动时汽车具有较高的方向稳定性2、各种ABS在以下几个方面都是相同的：1ABS只是汽车的速度超过一定以后（如5km/h或8km/h），才会对制动过程中趋于抱死的车轮进行防抱死制动压力调节。2在制动过程中，只有当被控制车轮趋于抱死时，ABS才会对趋于抱死车轮的制动压力进行防抱死调节；在被控制车轮还没有趋于抱死时，制动过程与常规制动系统的制动过程完全相同3ABS都具有自诊断功能，能够对系统的工作情况进行监测，一旦发现存在影响系统正常工作的故障时将自动地关闭ABS，并将ABS警示灯点亮，向驾驶发出警示信号，汽车的制动系统仍然可以像常规制动系统一样进行制动。3、ABS使用中注意的问题1、更换制动器或更换液压制动系部件后，应排净制动管路中的空气，以免影响制动系统的正常工作。2、装有ABS的汽车，每年应更换一次制动液。否则，制动液吸湿性很强，含水后不仅会降低沸点，产生腐蚀，而且还会造成制动效能衰退。3、检查ABS防抱死制动系统前应先拔去电源三、汽车ABS系统的诊断(一)ABS系统的诊断与检查1ABS电控系统故障检测与诊断的方法1.初步检查初步检查是在ABS系统出现明显故障而不能正常工作时首先采取的检查方法，例如ABS故障指示灯亮着不熄，系统不能工作。检查方法如下：①检查驻车制动(手刹)是否完全释...
