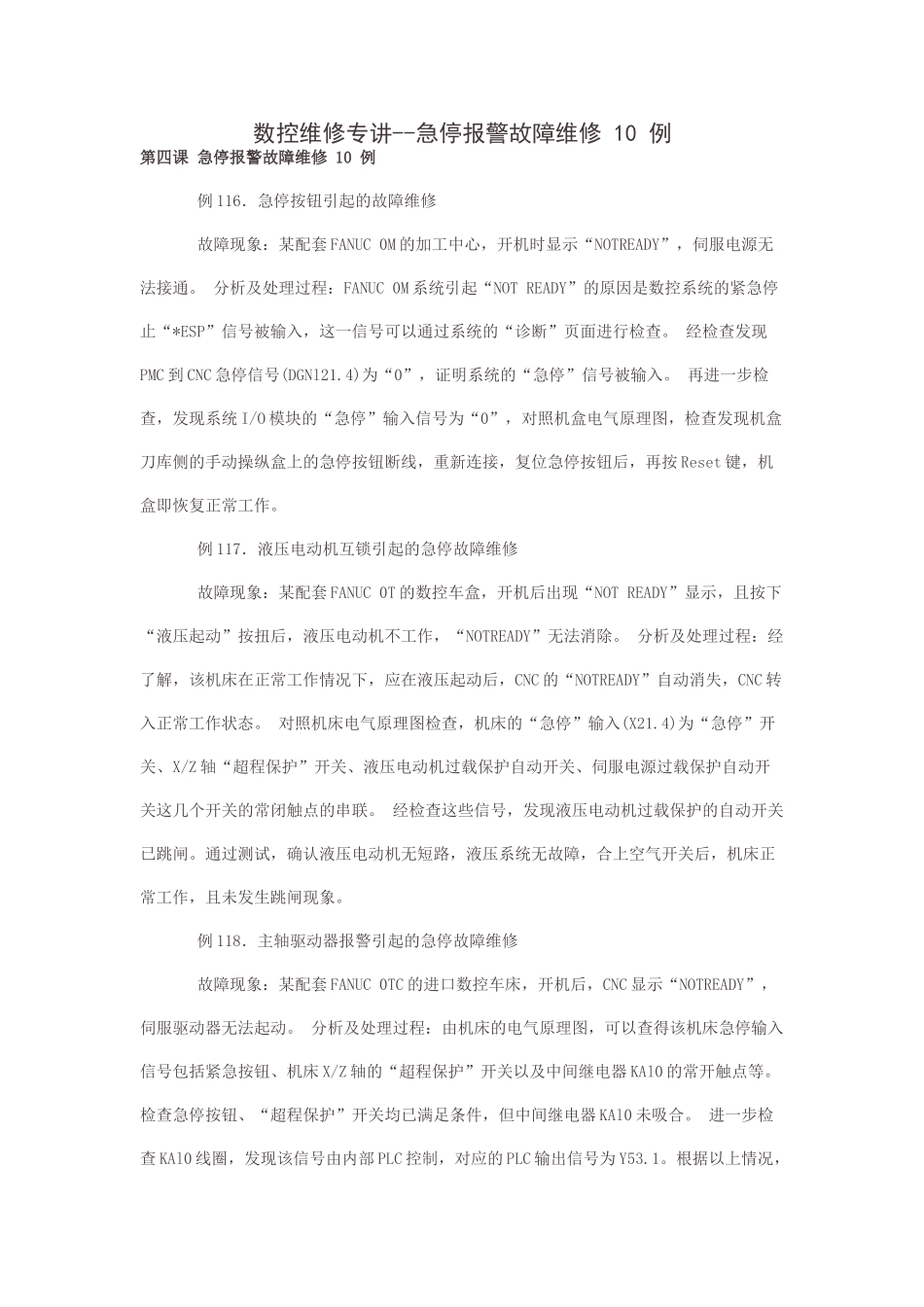

数控维修专讲--急停报警故障维修10例第四课急停报警故障维修10例例116．急停按钮引起的故障维修故障现象：某配套FANUC0M的加工中心，开机时显示“NOTREADY”，伺服电源无法接通。分析及处理过程：FANUC0M系统引起“NOTREADY”的原因是数控系统的紧急停止“*ESP”信号被输入，这一信号可以通过系统的“诊断”页面进行检查。经检查发现PMC到CNC急停信号(DGNl21.4)为“0”，证明系统的“急停”信号被输入。再进一步检查，发现系统I/O模块的“急停”输入信号为“0”，对照机盒电气原理图，检查发现机盒刀库侧的手动操纵盒上的急停按钮断线，重新连接，复位急停按钮后，再按Reset键，机盒即恢复正常工作。例117．液压电动机互锁引起的急停故障维修故障现象：某配套FANUC0T的数控车盒，开机后出现“NOTREADY”显示，且按下“液压起动”按扭后，液压电动机不工作，“NOTREADY”无法消除。分析及处理过程：经了解，该机床在正常工作情况下，应在液压起动后，CNC的“NOTREADY”自动消失，CNC转入正常工作状态。对照机床电气原理图检查，机床的“急停”输入(X21.4)为“急停”开关、X/Z轴“超程保护”开关、液压电动机过载保护自动开关、伺服电源过载保护自动开关这几个开关的常闭触点的串联。经检查这些信号，发现液压电动机过载保护的自动开关已跳闸。通过测试，确认液压电动机无短路，液压系统无故障，合上空气开关后，机床正常工作，且未发生跳闸现象。例118．主轴驱动器报警引起的急停故障维修故障现象：某配套FANUC0TC的进口数控车床，开机后，CNC显示“NOTREADY”，伺服驱动器无法起动。分析及处理过程：由机床的电气原理图，可以查得该机床急停输入信号包括紧急按钮、机床X/Z轴的“超程保护”开关以及中间继电器KAl0的常开触点等。检查急停按钮、“超程保护”开关均已满足条件，但中间继电器KAl0未吸合。进一步检查KAl0线圈，发现该信号由内部PLC控制，对应的PLC输出信号为Y53.1。根据以上情况，通过PLC程序检查Y53.1的逻辑条件，确认故障是由于机床主轴驱动器报警引起的。通过排除主轴报警，确认Y53.1输出为“1”，在KAl0吸合后，再次起动机床，故障清除，机床恢复正常工作。119．立卧转换互锁引起急停的故障维修故障现象：某配套FANUC0MC的进口“立卧复合”加工中心，开机后CNC显示“NOTREADY”，伺服驱动器无法起动。分析及处理过程：故障分析过程同上例，对照机床电气原理图及PLC程序检查，发现机床“急停”信号已被输入。进一步分析、检查发现，引起故障的原因是“立卧转换头”未到位，导致了机床“急停”。检查实际机床的情况，立/卧转换头位置正确，但转换到位信号为“0”，检查后确认障原因是因为到位检测无触点开关损坏。更换无触点开关后，机床恢复正常工作.例120．起动条件不满足引起急停的故障维修故障现象：某配套FANUC0MC的数控铣(手机床)，开机后，CNC显示“NOTREADY”，伺服驱动器无法起动。分析及处理过程：由于机床为二手设备，随机资料均已丢失，为了确定故障原因，维修时从X21.4“急停”信号回路依次分析、检查，确认故障原因是与X21.4输入连接的中间继电器未吸合引起的“急停”。进一步检查机床的控制电路，发现该中间继电器的吸合条件是机床未超程，且按下面板上的“机床复位”按钮后，才能自锁保持。据此，再检查以上条件，最终发现故障原因是面板上的“机床复位”按钮不良，更换按钮后，故障排除，机床可以正常动作。例121．机床超极限保护引起急停的故障维修故障现象：某配套SIEMENS810MGA3的立式加工中心，开机后显示“ALM2000”机床无法正常起动。分析及处理过程：SIEMENS810MGA3系统出现ALM2000(急停)的原因是CNC的“急停”信号生效。在本系统中，“急停”信号是PLC至CNC的内部信号，地址为Q78.1(德文版为A78.1)。通过CNC的“诊断”页面检查发现Q78.1为“0”，引起了系统急停。进一步检查机床的PLC程序，Q78.1为“0”的原因是由于系统I/O模块中的“外部急停”输入信号为“0”引起的。对照机床电气原理图，该输入信号由各进给轴的“超极限”行程开关的常闭触点串联而成。经测量，机床上的Y方向“超极限”开关触点断开，导致了“超极限”保护动作，实际工作...
