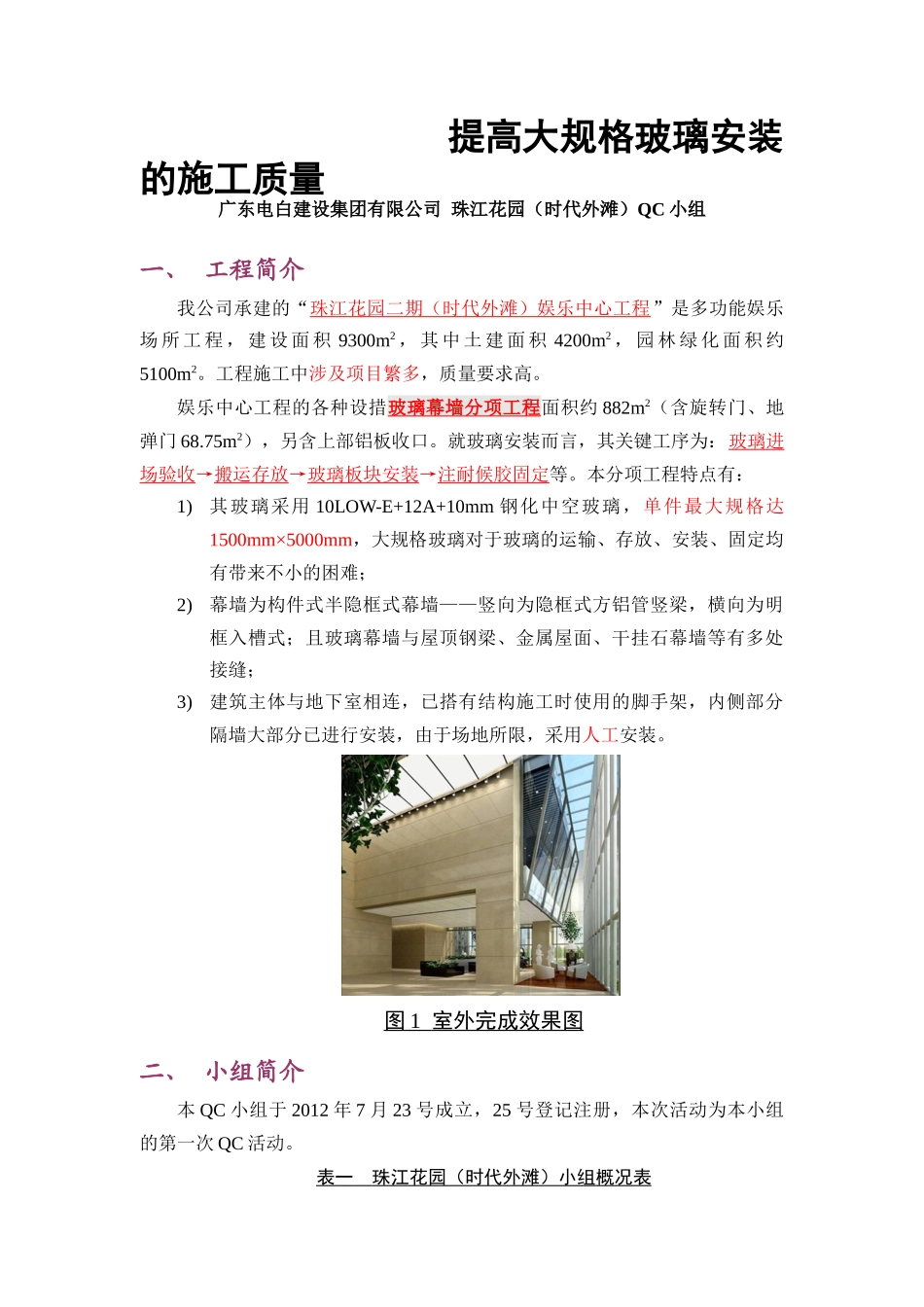

提高大规格玻璃安装的施工质量广东电白建设集团有限公司珠江花园（时代外滩）QC小组一、工程简介我公司承建的“珠江花园二期（时代外滩）娱乐中心工程”是多功能娱乐场所工程，建设面积9300m2，其中土建面积4200m2，园林绿化面积约5100m2。工程施工中涉及项目繁多，质量要求高。娱乐中心工程的各种设措玻璃幕墙分项工程面积约882m2（含旋转门、地弹门68.75m2），另含上部铝板收口。就玻璃安装而言，其关键工序为：玻璃进场验收→搬运存放→玻璃板块安装→注耐候胶固定等。本分项工程特点有：1)其玻璃采用10LOW-E+12A+10mm钢化中空玻璃，单件最大规格达1500mm×5000mm，大规格玻璃对于玻璃的运输、存放、安装、固定均有带来不小的困难；2)幕墙为构件式半隐框式幕墙——竖向为隐框式方铝管竖梁，横向为明框入槽式；且玻璃幕墙与屋顶钢梁、金属屋面、干挂石幕墙等有多处接缝；3)建筑主体与地下室相连，已搭有结构施工时使用的脚手架，内侧部分隔墙大部分已进行安装，由于场地所限，采用人工安装。图1室外完成效果图二、小组简介本QC小组于2012年7月23号成立，25号登记注册，本次活动为本小组的第一次QC活动。表一珠江花园（时代外滩）小组概况表小组名称珠江花园（时代外滩）小组登记时间2012-7-25本次课题类型现场型登记注册号DBJS-2013-26本次活动课题提高大规格玻璃安装的施工质量本次活动时间/次数2012.8.1--2012.11.30/12次成员姓名性别年龄职务/职称组内职务/分工黄思远男48公司高级工程师组长/课题选择、分工协调曾庆川男42项目经理/工程师副组长/活动组织、审核数据及对策林木标男31质安部经理/工程师顾问/活动指导、参与活动王运玲男38技术负责人/工程师组员/方案编制、施工管理邵国软男37技术员/工程师组员/方案编审、技术指导曾环珍女26资料员/助理工程师组员/数据调查、信息收集陈荣光男31质安员/助理工程师组员/对策实施、安全管理陈论荣男28施工员/助理工程师组员/对策实施、施工管理张伟英男31资料员/助理工程师组员/数据调查、成果整理林书民男27技术员/助理工程师组员/施工管理、成果整理制表人：林木标审核人：曾庆川制表日期：2012年8月2日附注：本QC小组所有成员均接受TQM知识培训56课时以上本次活动出勤率为100%表二小组活动计划表三、选题理由合同要求本工程为市重点工程，合同要求施工质量达到“优良”（广州市质量优良样板工程），工程质量要求高工程要求本工程各娱乐场所建筑外墙绝大部分为玻璃幕墙，玻璃的安装质量直接影响到工程的外观和实用性安装质量较差，工程实用性、美观均无法达标，无法达到优良标准存在问题提高大规格玻璃的安装质量选定课题施工场地内侧空间狭小、与地下室相连，只能人工安装，加之玻璃规格大，收口情况复杂，施工难度极大施工难度四、现状调查本小组对广州市区内相似的在建和已竣工的建筑的大规格玻璃安装进行了抽样调查，结合本工程已进行试安装的两块大玻璃的调查结果进行统计如下：图2对类似工程检查、统计图3试安装玻璃拼缝近图由于本次课题仅考虑玻璃安装的施工质量，为了统计数据的科学性，不考虑钢骨架及预埋件、注胶等的施工质量，并在结果中剔除由于产品保护失误和使用事故造成的缺陷。本次统计以《建筑装饰装修工程质量验收规范（GB50210-2001）》第9章第2节“玻璃幕墙工程”的优良标准为合格点。表三玻璃安装施工质量缺陷调查表序号检查项目检验指标不合格点数1已安装玻璃的外观分格内≤100mm划伤不大于2条，擦伤≤500mm2172拼接缝外观横平竖直，拼缝均匀，缝宽度差≤2mm；243相邻玻璃板角错位错位≤1mm44可开启玻璃门窗质量开启灵活、关闭缝≤2mm25幕墙整体水平度、垂直度整体平整度≤2mm36其他玻璃安装无反向、倒向等1合计24051调查人：全体QC小组成员调查日期：2012年8月11日—17日制表人：林书民审核人：曾庆川制表日期：2012年8月19日表四施工质量缺陷统计表序号项目频数累计频数频率（％）累计频率（％）1拼接缝外观242447.147.12已安装玻璃的外观174133.380.43相邻玻璃板角错位4457.888.24幕墙整体水平度、垂直度3485.994.15可开启玻璃门窗质量2503.998.06其他1512.0100制表人：林书民审核人：曾庆川制表日期...
