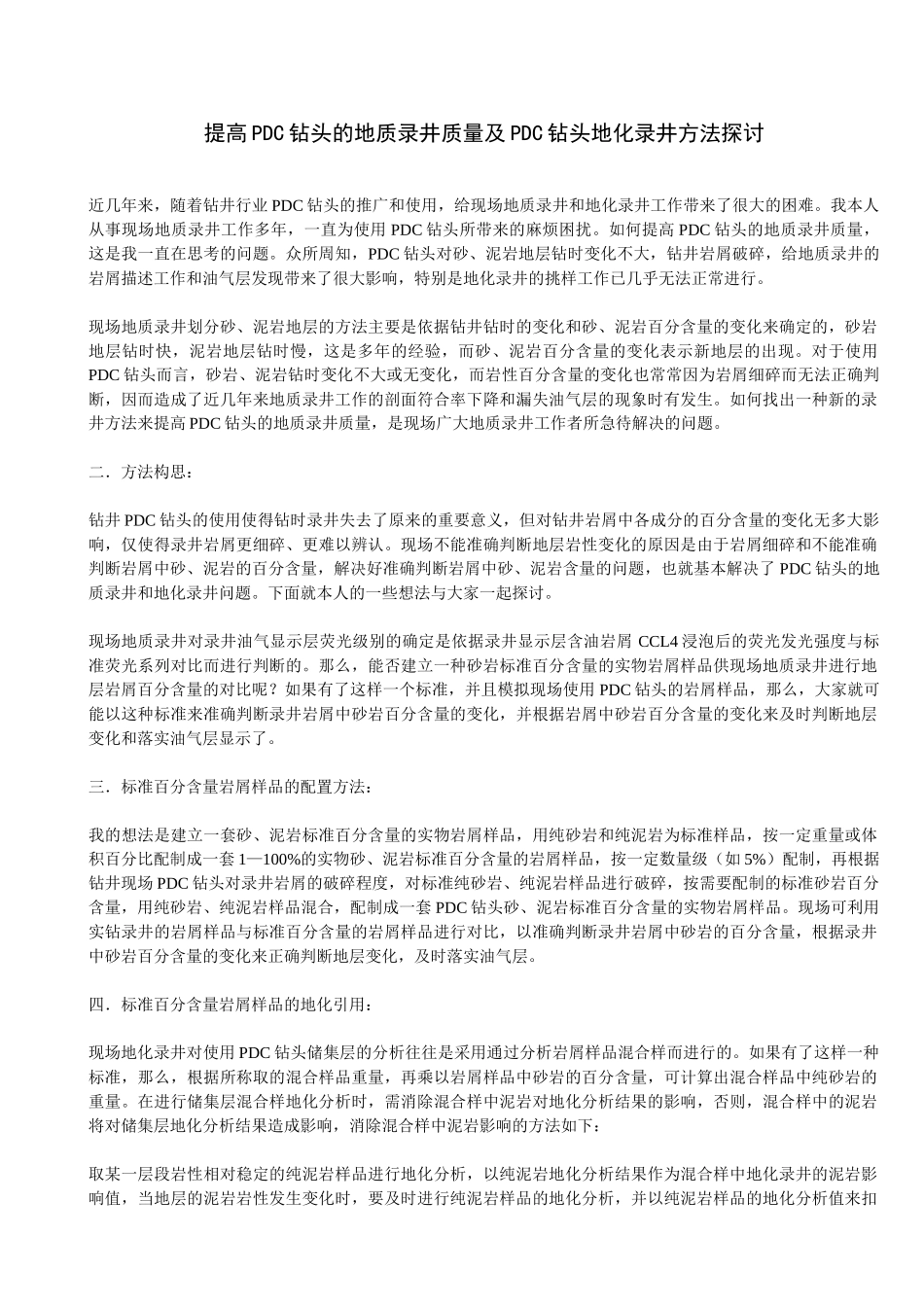

提高PDC钻头的地质录井质量及PDC钻头地化录井方法探讨近几年来，随着钻井行业PDC钻头的推广和使用，给现场地质录井和地化录井工作带来了很大的困难。我本人从事现场地质录井工作多年，一直为使用PDC钻头所带来的麻烦困扰。如何提高PDC钻头的地质录井质量，这是我一直在思考的问题。众所周知，PDC钻头对砂、泥岩地层钻时变化不大，钻井岩屑破碎，给地质录井的岩屑描述工作和油气层发现带来了很大影响，特别是地化录井的挑样工作已几乎无法正常进行。现场地质录井划分砂、泥岩地层的方法主要是依据钻井钻时的变化和砂、泥岩百分含量的变化来确定的，砂岩地层钻时快，泥岩地层钻时慢，这是多年的经验，而砂、泥岩百分含量的变化表示新地层的出现。对于使用PDC钻头而言，砂岩、泥岩钻时变化不大或无变化，而岩性百分含量的变化也常常因为岩屑细碎而无法正确判断，因而造成了近几年来地质录井工作的剖面符合率下降和漏失油气层的现象时有发生。如何找出一种新的录井方法来提高PDC钻头的地质录井质量，是现场广大地质录井工作者所急待解决的问题。二．方法构思：钻井PDC钻头的使用使得钻时录井失去了原来的重要意义，但对钻井岩屑中各成分的百分含量的变化无多大影响，仅使得录井岩屑更细碎、更难以辨认。现场不能准确判断地层岩性变化的原因是由于岩屑细碎和不能准确判断岩屑中砂、泥岩的百分含量，解决好准确判断岩屑中砂、泥岩含量的问题，也就基本解决了PDC钻头的地质录井和地化录井问题。下面就本人的一些想法与大家一起探讨。现场地质录井对录井油气显示层荧光级别的确定是依据录井显示层含油岩屑CCL4浸泡后的荧光发光强度与标准荧光系列对比而进行判断的。那么，能否建立一种砂岩标准百分含量的实物岩屑样品供现场地质录井进行地层岩屑百分含量的对比呢？如果有了这样一个标准，并且模拟现场使用PDC钻头的岩屑样品，那么，大家就可能以这种标准来准确判断录井岩屑中砂岩百分含量的变化，并根据岩屑中砂岩百分含量的变化来及时判断地层变化和落实油气层显示了。三．标准百分含量岩屑样品的配置方法：我的想法是建立一套砂、泥岩标准百分含量的实物岩屑样品，用纯砂岩和纯泥岩为标准样品，按一定重量或体积百分比配制成一套1—100%的实物砂、泥岩标准百分含量的岩屑样品，按一定数量级（如5%）配制，再根据钻井现场PDC钻头对录井岩屑的破碎程度，对标准纯砂岩、纯泥岩样品进行破碎，按需要配制的标准砂岩百分含量，用纯砂岩、纯泥岩样品混合，配制成一套PDC钻头砂、泥岩标准百分含量的实物岩屑样品。现场可利用实钻录井的岩屑样品与标准百分含量的岩屑样品进行对比，以准确判断录井岩屑中砂岩的百分含量，根据录井中砂岩百分含量的变化来正确判断地层变化，及时落实油气层。四．标准百分含量岩屑样品的地化引用：现场地化录井对使用PDC钻头储集层的分析往往是采用通过分析岩屑样品混合样而进行的。如果有了这样一种标准，那么，根据所称取的混合样品重量，再乘以岩屑样品中砂岩的百分含量，可计算出混合样品中纯砂岩的重量。在进行储集层混合样地化分析时，需消除混合样中泥岩对地化分析结果的影响，否则，混合样中的泥岩将对储集层地化分析结果造成影响，消除混合样中泥岩影响的方法如下：取某一层段岩性相对稳定的纯泥岩样品进行地化分析，以纯泥岩地化分析结果作为混合样中地化录井的泥岩影响值，当地层的泥岩岩性发生变化时，要及时进行纯泥岩样品的地化分析，并以纯泥岩样品的地化分析值来扣除混合样中泥岩对储集层地化录井分析结果的影响，这样才能得到储集层地化分析的真实结果。计算公式如下：混样中泥岩影响值=混样重×（1-砂岩百分含量）/纯泥岩样品重量×纯泥岩地化分析值储集层地化分析值=混样分析值-泥岩影响值以上计算公式经推导后可转换为以下形式：S（混）=S（砂）*砂岩百分比+S（泥）*泥岩百分比。S表示地化分析参数（S0，S1，S2）由以上公式可以看出，混合样地化样品分析值由两部分组成：砂岩地化分析值*砂岩百分含量和泥岩地化分析值*泥岩百分含量。S（砂）=（S（混）-S（泥）*泥岩百分比）/砂岩百分比储集层地化分析值等于混合样地化分析值减去纯泥岩地化分析值...
