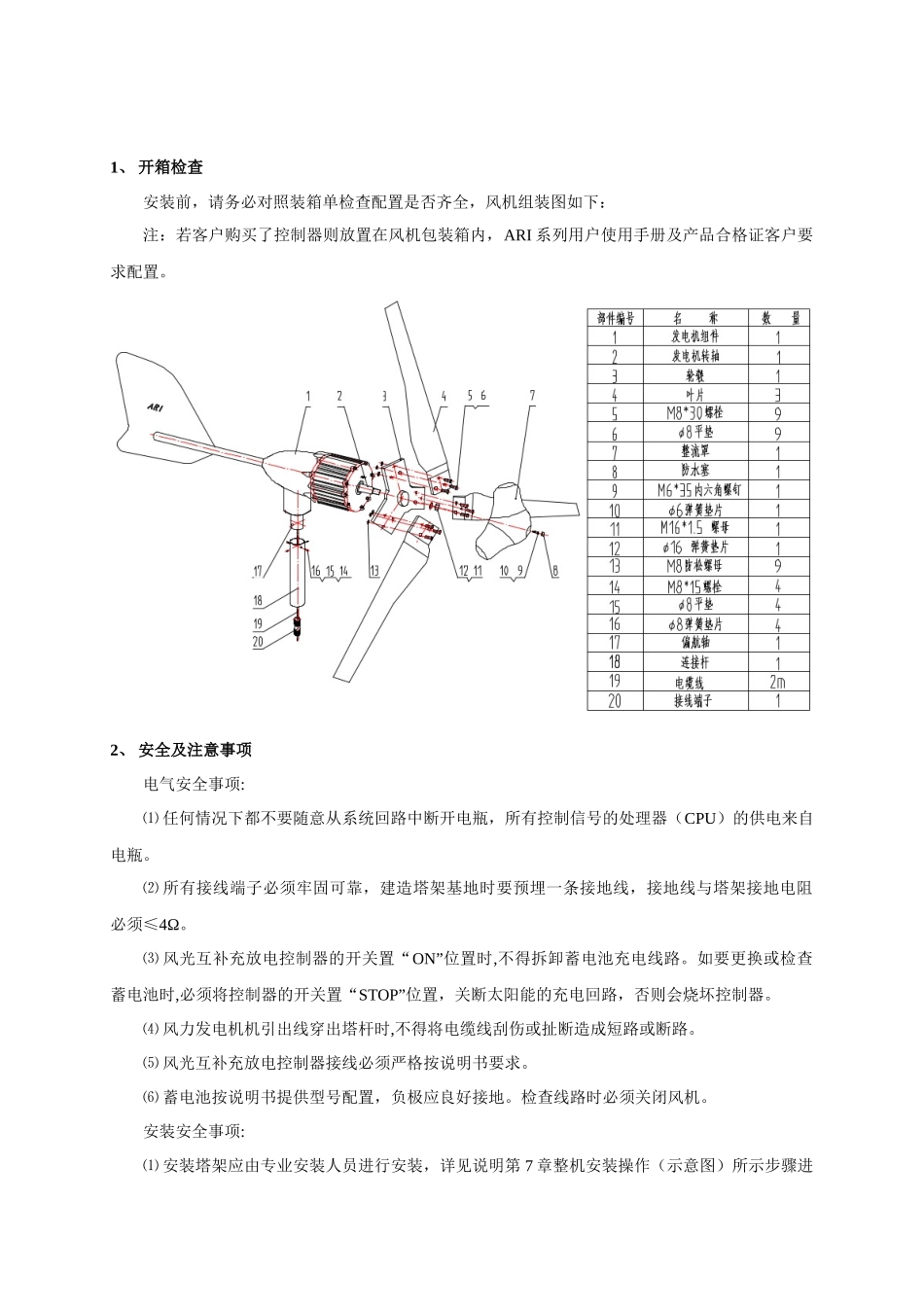

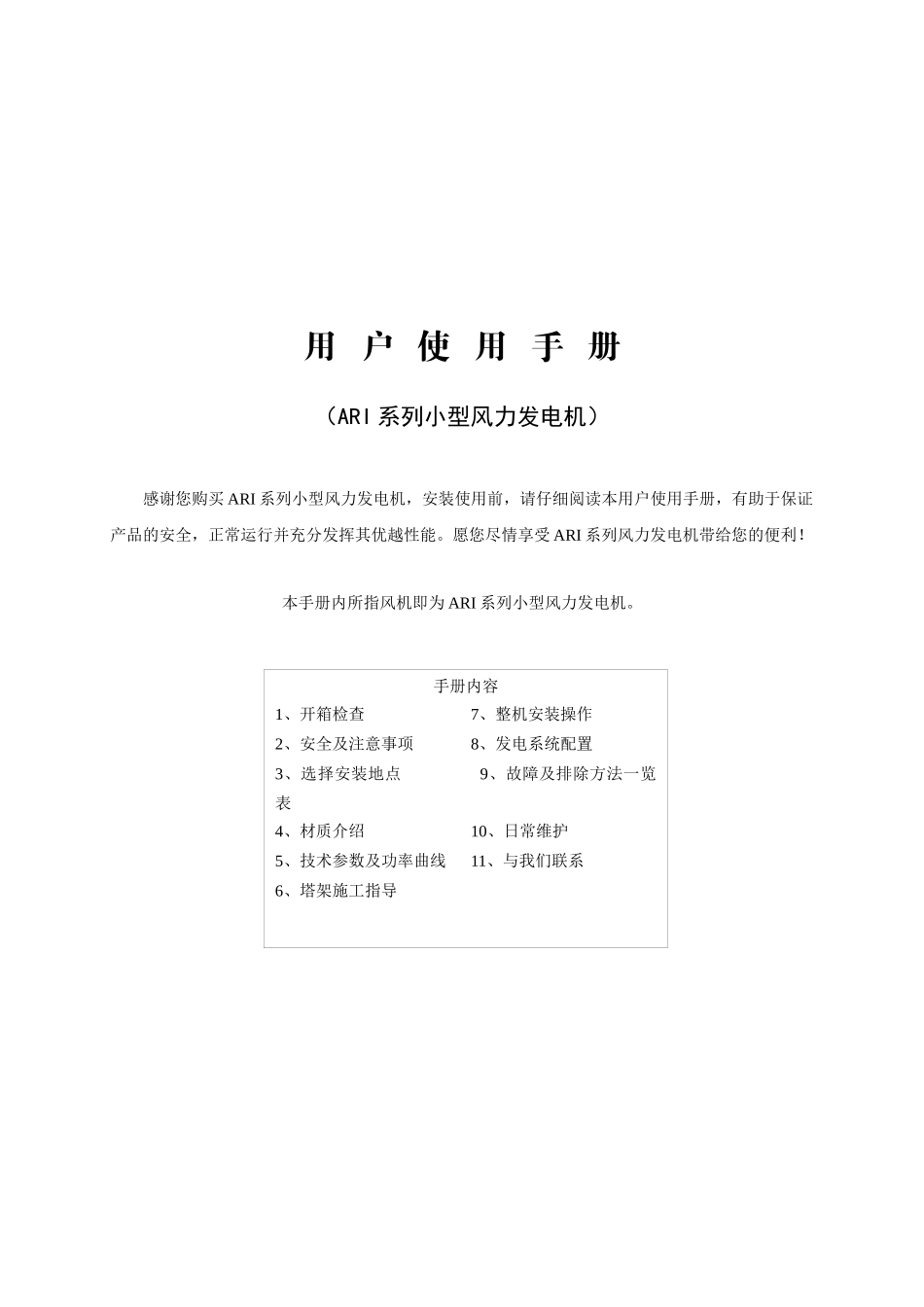

用户使用手册（ARI系列小型风力发电机）感谢您购买ARI系列小型风力发电机，安装使用前，请仔细阅读本用户使用手册，有助于保证产品的安全，正常运行并充分发挥其优越性能。愿您尽情享受ARI系列风力发电机带给您的便利！本手册内所指风机即为ARI系列小型风力发电机。手册内容1、开箱检查7、整机安装操作2、安全及注意事项8、发电系统配置3、选择安装地点9、故障及排除方法一览表4、材质介绍10、日常维护5、技术参数及功率曲线11、与我们联系6、塔架施工指导1、开箱检查安装前，请务必对照装箱单检查配置是否齐全，风机组装图如下：注：若客户购买了控制器则放置在风机包装箱内，ARI系列用户使用手册及产品合格证客户要求配置。2、安全及注意事项电气安全事项:⑴任何情况下都不要随意从系统回路中断开电瓶，所有控制信号的处理器（CPU）的供电来自电瓶。⑵所有接线端子必须牢固可靠，建造塔架基地时要预埋一条接地线，接地线与塔架接地电阻必须≤4Ω。⑶风光互补充放电控制器的开关置“ON”位置时,不得拆卸蓄电池充电线路。如要更换或检查蓄电池时,必须将控制器的开关置“STOP”位置，关断太阳能的充电回路，否则会烧坏控制器。⑷风力发电机机引出线穿出塔杆时,不得将电缆线刮伤或扯断造成短路或断路。⑸风光互补充放电控制器接线必须严格按说明书要求。⑹蓄电池按说明书提供型号配置，负极应良好接地。检查线路时必须关闭风机。安装安全事项:⑴安装塔架应由专业安装人员进行安装，详见说明第7章整机安装操作（示意图）所示步骤进行安全调试，注意其下方不得站人。⑵所有螺栓、螺母等紧固件及塔架连接杆焊接处必须牢固可靠。⑶如有遇极恶劣的天气（如台风）来临前，为了防止不可预知的意外发生建议放倒塔架。3、选择安装地点装机地点对于发电量以及安全运行是非常重要的，为保证风机能正常工作，以下列述可供参考。一个好的装机地点应该具有两个最基本的要求：较高的平均风速和较弱的紊流。⑴平均风速越高，风机的发电功率和发电量就会越大。（风的能量是风速的三次方成正比。举例说，5m/s风速的风能几乎为4m/s风速的2倍）。⑵装机地点的气流不平稳、紊流严重，风机受到的破坏力就大，不利于风机长年安全运行；而且紊流还会大幅度减少发电量。紊流严重的高风区绝不是可取的装机点。风机的塔架尽可能的高，因为离地面愈高，风速越大，气流更平稳。在平坦的地区，风机的推荐安装高度不低于8m。树木及各类建筑物对气流形成障碍，气流在这些障碍物的前方与后方均会形成一个很高很宽的滞缓而紊乱的气流区域，应该避免将风机装在这个区域内。以下经验数据可供参考：⑴塔架高度至少应比150米远处的最高障碍物高出6米；⑵如果必须紧挨障碍物装机，塔架高度至少应为障碍物的2倍。当然，还需要充分注意当地有关的行政法规。4、材质介绍风机涡轮叶片：由超高强度的工程塑料精密注塑成型，风轮运转平稳而宁静。该风轮的翼型经气动力学专家精心设计而成，具有极低的起动与切入点、极高的风能利用效率并能依藉叶片自身的气动力效应防止任何风况下飞车。发电机：采用优质高强度稀土永磁材料，发电机体积小、重量轻而且发电效率极高。电机专家独特的电磁设计技术造就了该发电机具有极其微小的起动阻力矩，有效保证了ARI系列风机在微风中便能启动。该发电机的发电效率、起动性能以及超速过载能力堪称当今世界一流。风光互补充放电控制器：外壳采用表面经过氧化拉丝处理优质铝合金平板精制而成。为了更直观以便远程观察，外壳上除装有风力发电机充放电、太阳能充放电三个指示灯外，还装有液晶显示屏，能直接观察到蓄电池充、放电全过程。控制器内部装有过载保护和超速保护，使风力发电机更安全可靠。整机：全部采用优质铝合金精密压铸部件与不锈钢配件，整机重量极轻。广泛适用于-30~60℃℃气温、高湿度、风砂及盐雾等多种环境，具备极高的可靠性。ARI系列小型风力发电机造型优美、安装简便。在保证您在恶劣天气情况下享受清洁电能的同时，也给您带来一抹美丽的风景线！5、技术参数及输出功率曲线图⑴技术参数产品型号ARI-300ARI-450ARI-600起动风速（m/s）2.32.32.3额定风速（m/s）11.811.812切入风速...
