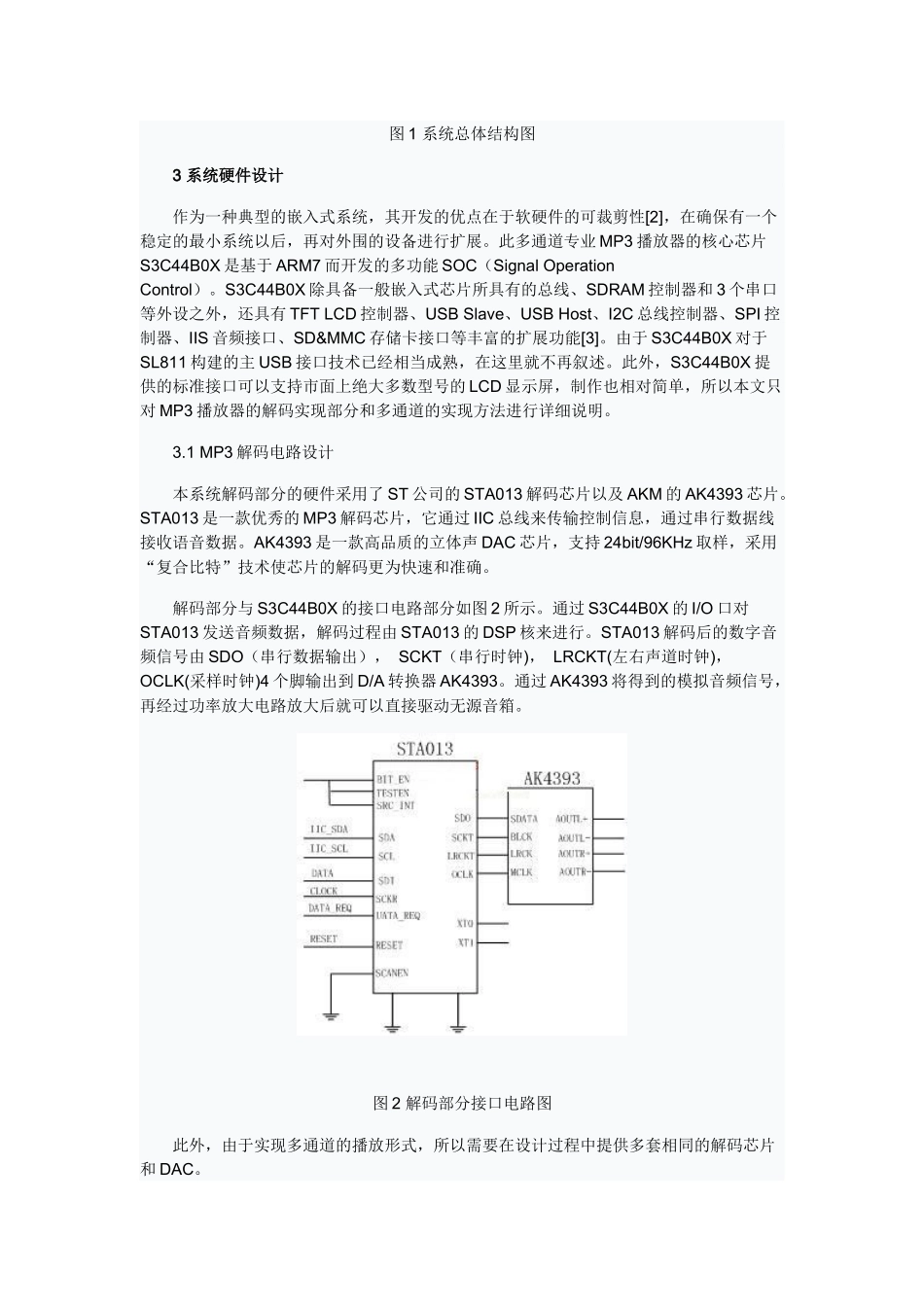

基于ARM的多通道专业MP3播放器设计2008-06-30嵌入式在线1引言随着微电子技术的飞速发展，嵌入式产品以其自然的人机交互界面和丰富的多媒体处理能力迅速得以推广，并取得了巨大成功[1]。目前，在多媒体音频领域中，MP3播放器占据了绝对的主导地位。但现有的MP3播放器驱动能力非常有限，只适合个人使用，不能满足大型公共场所在不同区域播放不同背景音乐的多通道播放需要。基于以上分析，本文设计了一种基于S3C44B0X芯片的μClinux环境下的多通道专业MP3播放器。2系统功能分析与结构设计多通道专业MP3播放器是专为满足公共语音广播市场的需求而设计的，其主要功能包括：（1）音频解码和播放功能；（2）通过USB接口与大容量外部存储设备进行数据传输；（3）操作界面统一管理功能；（4）多通道播放功能。为了提高系统运行效率，实现多通道播放管理，本系统选用三星公司的S3C44B0X作为核心处理器，主要负责数据转换，输出通道的选择，以及LCD的控制。同时，选用意法半导体的STA013作为解码芯片，配合AK4393实现模拟音频信号的输出，此外，使用SL811HS和ISP1520提供两个主USB接口，以实现移动硬盘或U盘的挂接。其系统总体结构如图1所示：图1系统总体结构图3系统硬件设计作为一种典型的嵌入式系统，其开发的优点在于软硬件的可裁剪性[2]，在确保有一个稳定的最小系统以后，再对外围的设备进行扩展。此多通道专业MP3播放器的核心芯片S3C44B0X是基于ARM7而开发的多功能SOC（SignalOperationControl）。S3C44B0X除具备一般嵌入式芯片所具有的总线、SDRAM控制器和3个串口等外设之外，还具有TFTLCD控制器、USBSlave、USBHost、I2C总线控制器、SPI控制器、IIS音频接口、SD&MMC存储卡接口等丰富的扩展功能[3]。由于S3C44B0X对于SL811构建的主USB接口技术已经相当成熟，在这里就不再叙述。此外，S3C44B0X提供的标准接口可以支持市面上绝大多数型号的LCD显示屏，制作也相对简单，所以本文只对MP3播放器的解码实现部分和多通道的实现方法进行详细说明。3.1MP3解码电路设计本系统解码部分的硬件采用了ST公司的STA013解码芯片以及AKM的AK4393芯片。STA013是一款优秀的MP3解码芯片，它通过IIC总线来传输控制信息，通过串行数据线接收语音数据。AK4393是一款高品质的立体声DAC芯片，支持24bit/96KHz取样，采用“复合比特”技术使芯片的解码更为快速和准确。解码部分与S3C44B0X的接口电路部分如图2所示。通过S3C44B0X的I/O口对STA013发送音频数据，解码过程由STA013的DSP核来进行。STA013解码后的数字音频信号由SDO（串行数据输出），SCKT（串行时钟)，LRCKT(左右声道时钟)，OCLK(采样时钟)4个脚输出到D/A转换器AK4393。通过AK4393将得到的模拟音频信号，再经过功率放大电路放大后就可以直接驱动无源音箱。图2解码部分接口电路图此外，由于实现多通道的播放形式，所以需要在设计过程中提供多套相同的解码芯片和DAC。3.2多通道功能的实现系统多通道播放采用的基本方法是（以四通道为例）：当系统上电以后，解码控制信号为了实现对每一个解码通道的具体工作状态控制，通过采用外接一个四路转换开关（CD4066），控制各路通道解码芯片的工作状态。转换开关四路通道的输入部分连接CPU的IIC总线的IICSDA，通过与CPU相连的多个控制引脚（CTRL1，2，3，4），确定控制数据的传输方向。四路通道的时钟信号则直接连接在CPU上，只有控制数据传输时才发生作用。在播放过程中，CPU实时响应各通道传输数据的请求，选通该路的解码芯片，被选通的解码芯片对从总线上获取的mp3文件数据进行解码，而未被选通的解码通道则忽略总线上的音频数据。当数据请求的中断请求信号由高变低，系统开始响应下一次数据请求。通过这种各通道交替工作的方式，实现四通道同步播放的功能。工作原理图如图3所示：图3多通道工作原理图4系统软件设计系统软件包括操作系统、驱动程序及播放器应用程序3部分。4.1操作系统的实现在嵌入式系统中，通常并没有像BIOS那样的固件程序，因此整个系统的加载启动任务就完全由BootLoader来完成。BootLoader的任务是初始化芯片和主板，系统选用的是U-Boot-1.1.2启动程序，因为U-Boot的优点在于对多系统和多平台...
