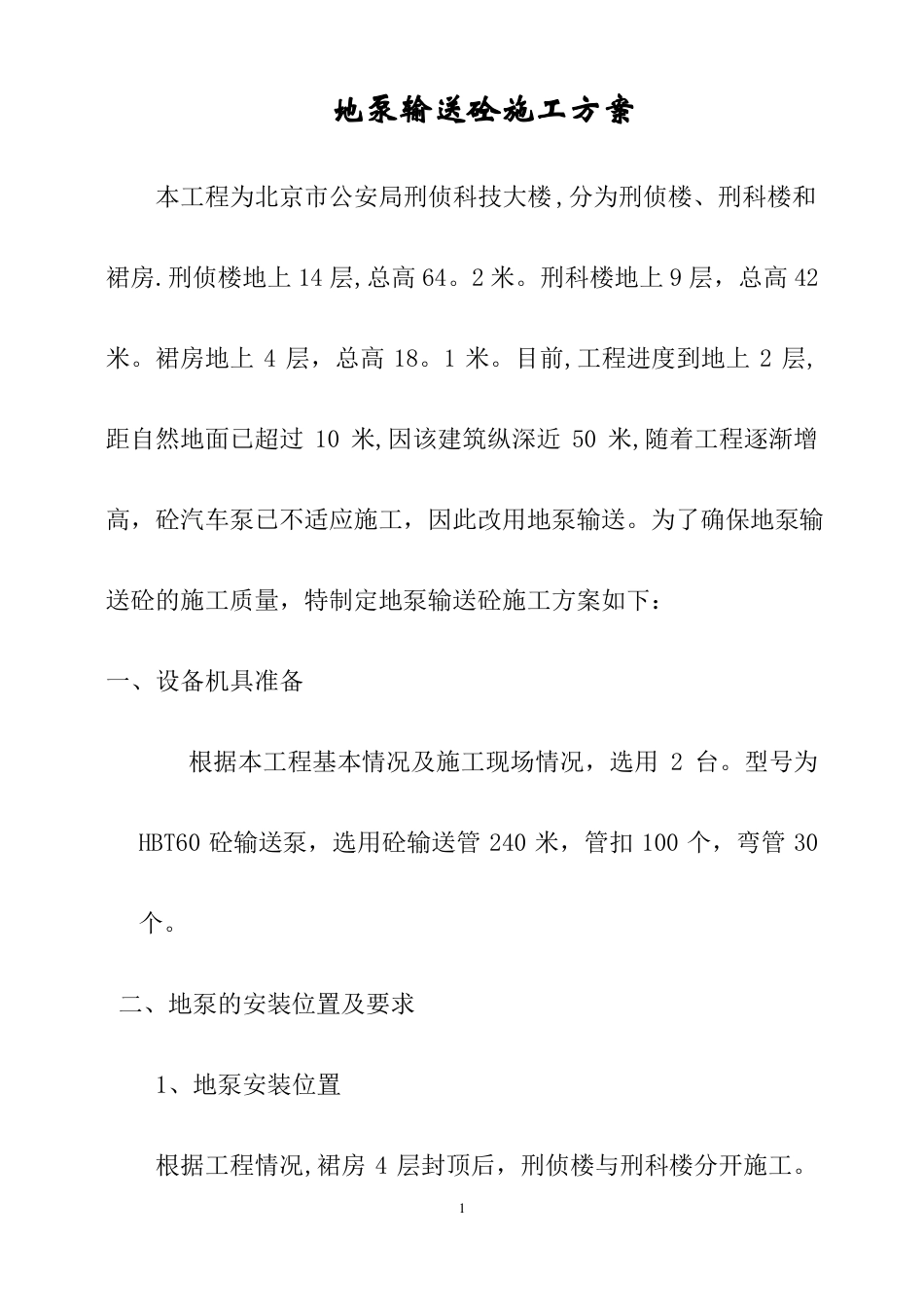

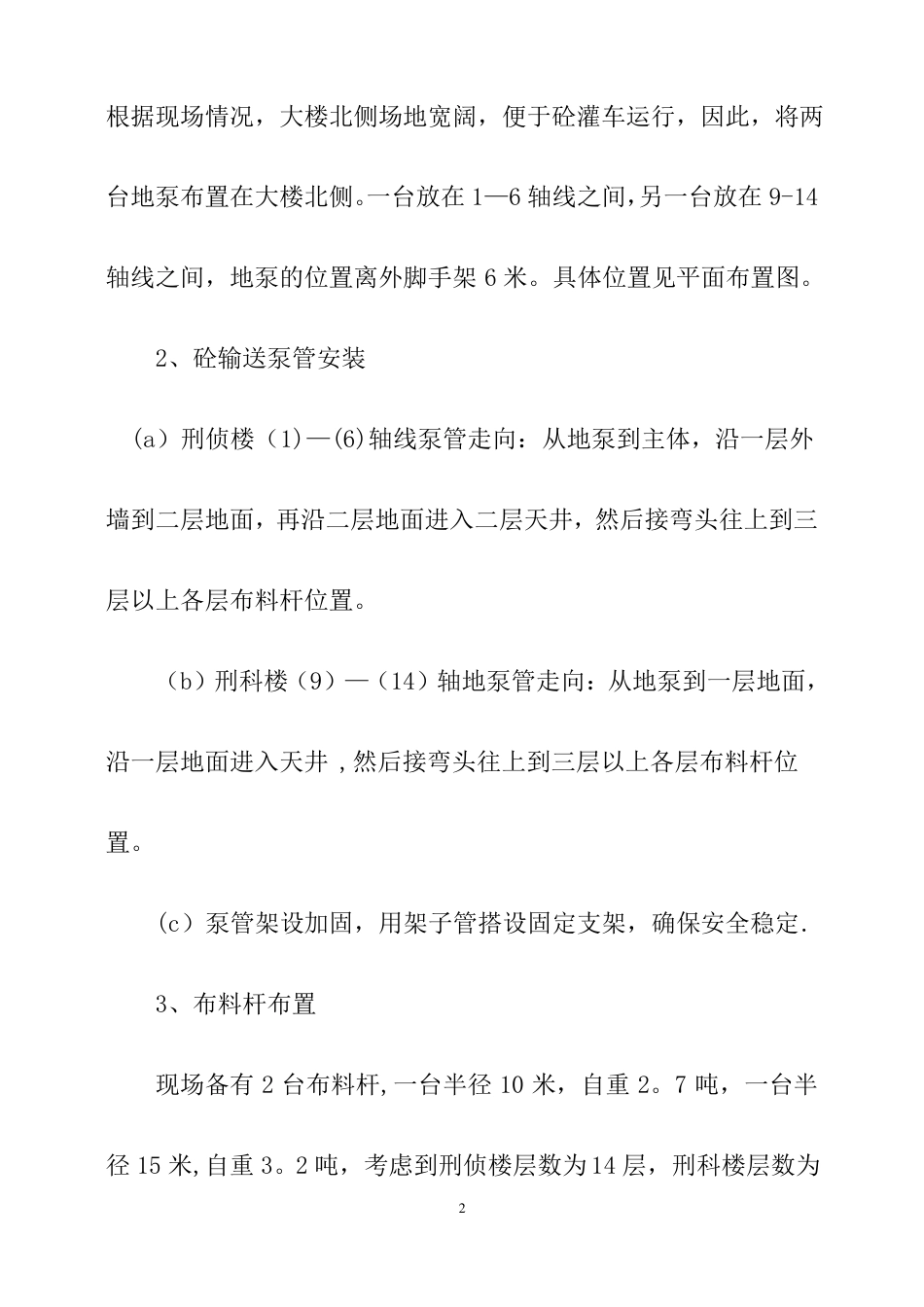

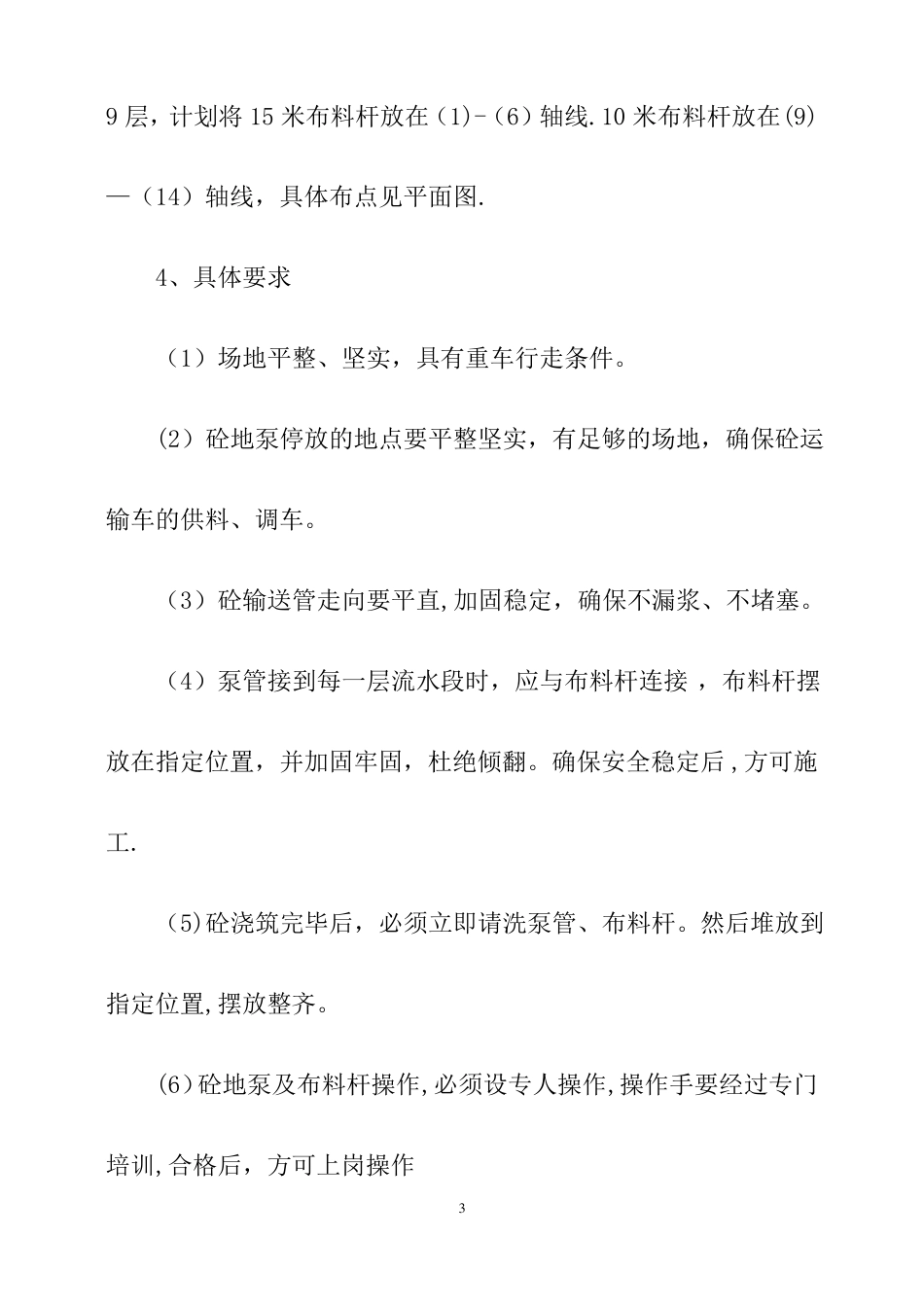

地泵输送砼施工方案本工程为北京市公安局刑侦科技大楼,分为刑侦楼、刑科楼和裙房.刑侦楼地上14层,总高64。2米。刑科楼地上9层，总高42米。裙房地上4层，总高18。1米。目前,工程进度到地上2层,距自然地面已超过10米,因该建筑纵深近50米,随着工程逐渐增高，砼汽车泵已不适应施工，因此改用地泵输送。为了确保地泵输送砼的施工质量，特制定地泵输送砼施工方案如下：一、设备机具准备根据本工程基本情况及施工现场情况，选用2台。型号为HBT60砼输送泵，选用砼输送管240米，管扣100个，弯管30个。二、地泵的安装位置及要求1、地泵安装位置根据工程情况,裙房4层封顶后，刑侦楼与刑科楼分开施工。1根据现场情况，大楼北侧场地宽阔，便于砼灌车运行，因此，将两台地泵布置在大楼北侧。一台放在1—6轴线之间，另一台放在9-14轴线之间，地泵的位置离外脚手架6米。具体位置见平面布置图。2、砼输送泵管安装(a）刑侦楼（1)—(6)轴线泵管走向：从地泵到主体，沿一层外墙到二层地面，再沿二层地面进入二层天井，然后接弯头往上到三层以上各层布料杆位置。（b）刑科楼（9）—（14）轴地泵管走向：从地泵到一层地面，沿一层地面进入天井,然后接弯头往上到三层以上各层布料杆位置。(c）泵管架设加固，用架子管搭设固定支架，确保安全稳定.3、布料杆布置现场备有2台布料杆,一台半径10米，自重2。7吨，一台半径15米,自重3。2吨，考虑到刑侦楼层数为14层，刑科楼层数为29层，计划将15米布料杆放在（1)-（6）轴线.10米布料杆放在(9)—（14）轴线，具体布点见平面图.4、具体要求（1）场地平整、坚实，具有重车行走条件。(2）砼地泵停放的地点要平整坚实，有足够的场地，确保砼运输车的供料、调车。（3）砼输送管走向要平直,加固稳定，确保不漏浆、不堵塞。（4）泵管接到每一层流水段时，应与布料杆连接，布料杆摆放在指定位置，并加固牢固，杜绝倾翻。确保安全稳定后,方可施工.（5)砼浇筑完毕后，必须立即请洗泵管、布料杆。然后堆放到指定位置,摆放整齐。(6）砼地泵及布料杆操作,必须设专人操作,操作手要经过专门培训,合格后，方可上岗操作3三、泵送砼的浇筑顺序（1）当采用地泵输送砼时,应由远而近浇筑。(2)同一区域的砼，应按先竖向结构后水平结构的顺序，分层连续浇筑。（3）当不许留施工缝时,区域之间、上下层之间的砼浇筑间歇时间，不得超过砼初凝时间。(4）当下层砼初凝后，浇筑上层砼时，应按留施工缝规定处理。四、泵送砼布料方法（1）在浇筑竖向结构砼时,布料设备的出口离模板内侧面不应小于50毫米，并且不得向模板内侧面直冲布料,也不得直冲钢筋骨架。（2）浇筑水平结构砼时,不得在同一处连续布料，应在2—3米范围内水平移动布料，且宜垂直于模板。震动棒插入间距一般为4400毫米左右，振捣的时间一般为20—30秒，对于有预留洞口、预埋件和钢筋密集的部位，应预先制定好相应的技术措施,确保顺利布料振捣密实,水平结构砼表面应适时用木抹子磨平搓毛两遍以上.五、注意事项1、要考虑楼板的强度是否能承受布料杆的重量。2、按手续先行试泵，启动料斗搅拌叶片—送润滑浆（素水泥浆）注入料斗-打开截止阀-开动砼泵-送水泥素浆进入管道-装入砼泵送到浇筑部位。3、每次泵送作业完毕，必须认真做好机械的清洗和管道冲洗干净工作。4、注意料斗情况,不允许出现长时间泵空现象或出现压力达大，出现砼堵塞现象时，泵机停止工作，查找出故障后运行作业.5、布料杆作业范围应与临时用电线保持安全距离。56、布料杆与脚手架及其它设施有一定的安全距离。7、布料杆座基要稳定后，方可作业。8、布料杆每节橡胶软管不得超过规定要求。审科技大楼项目部2003年5月25日6
