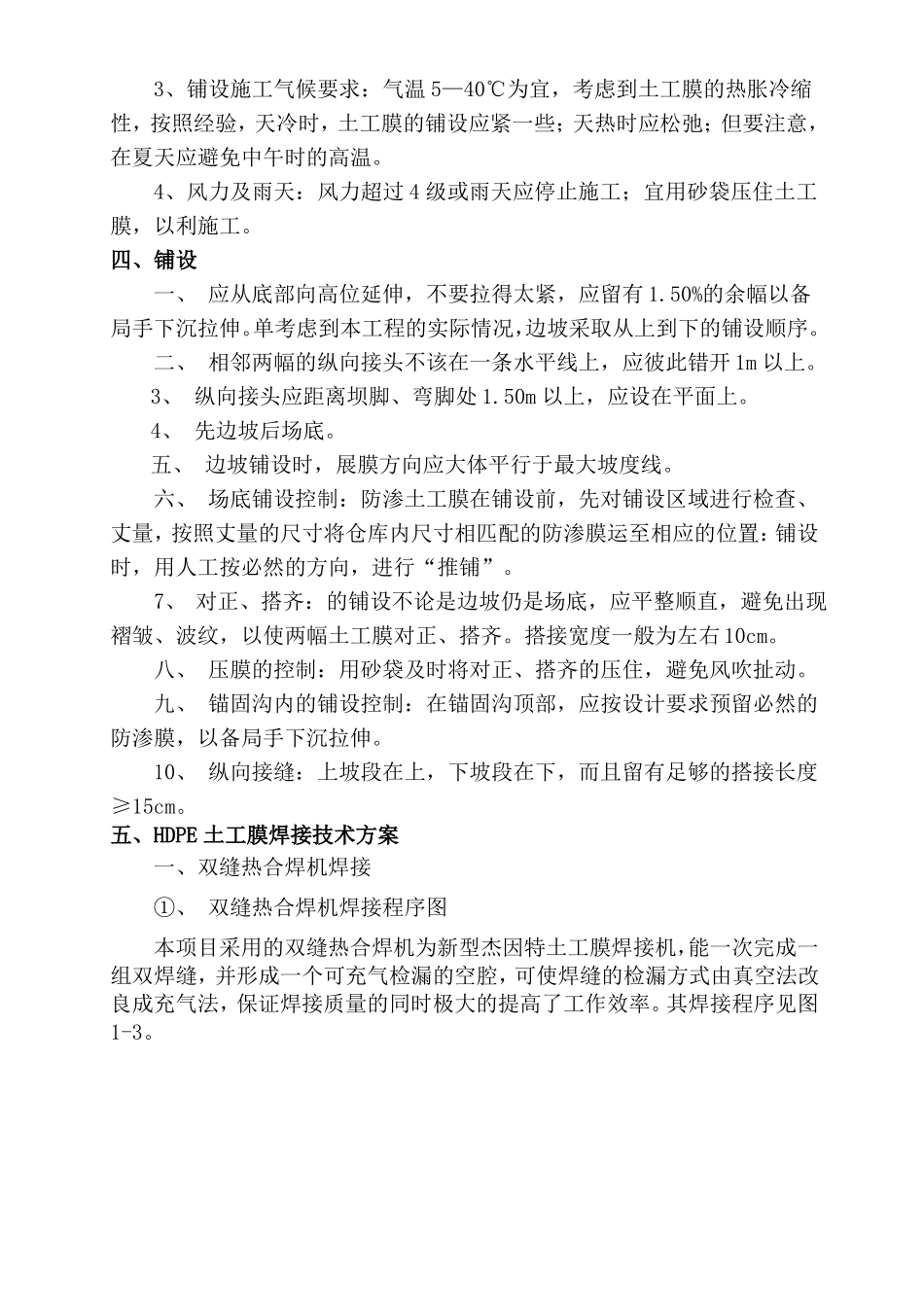

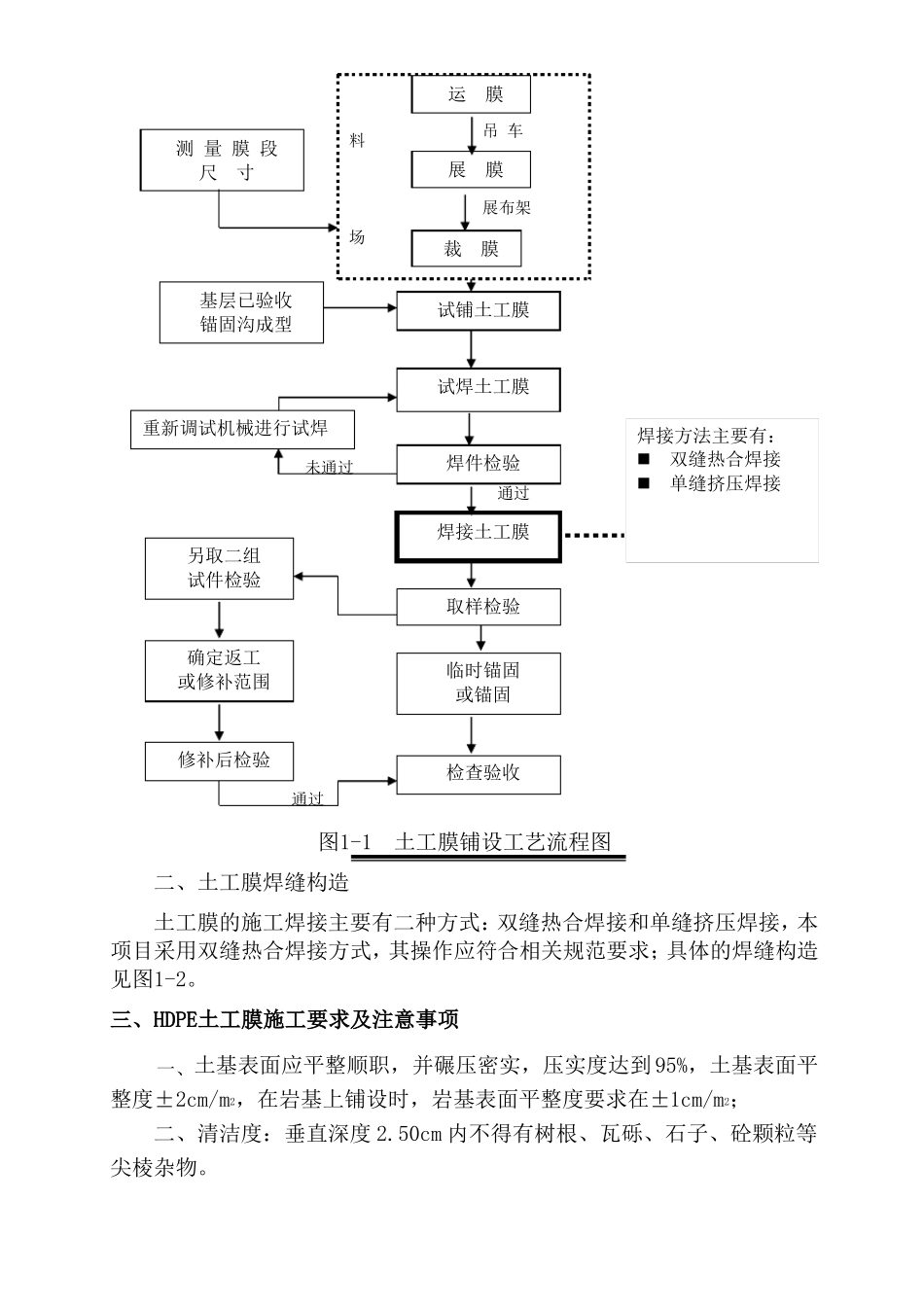

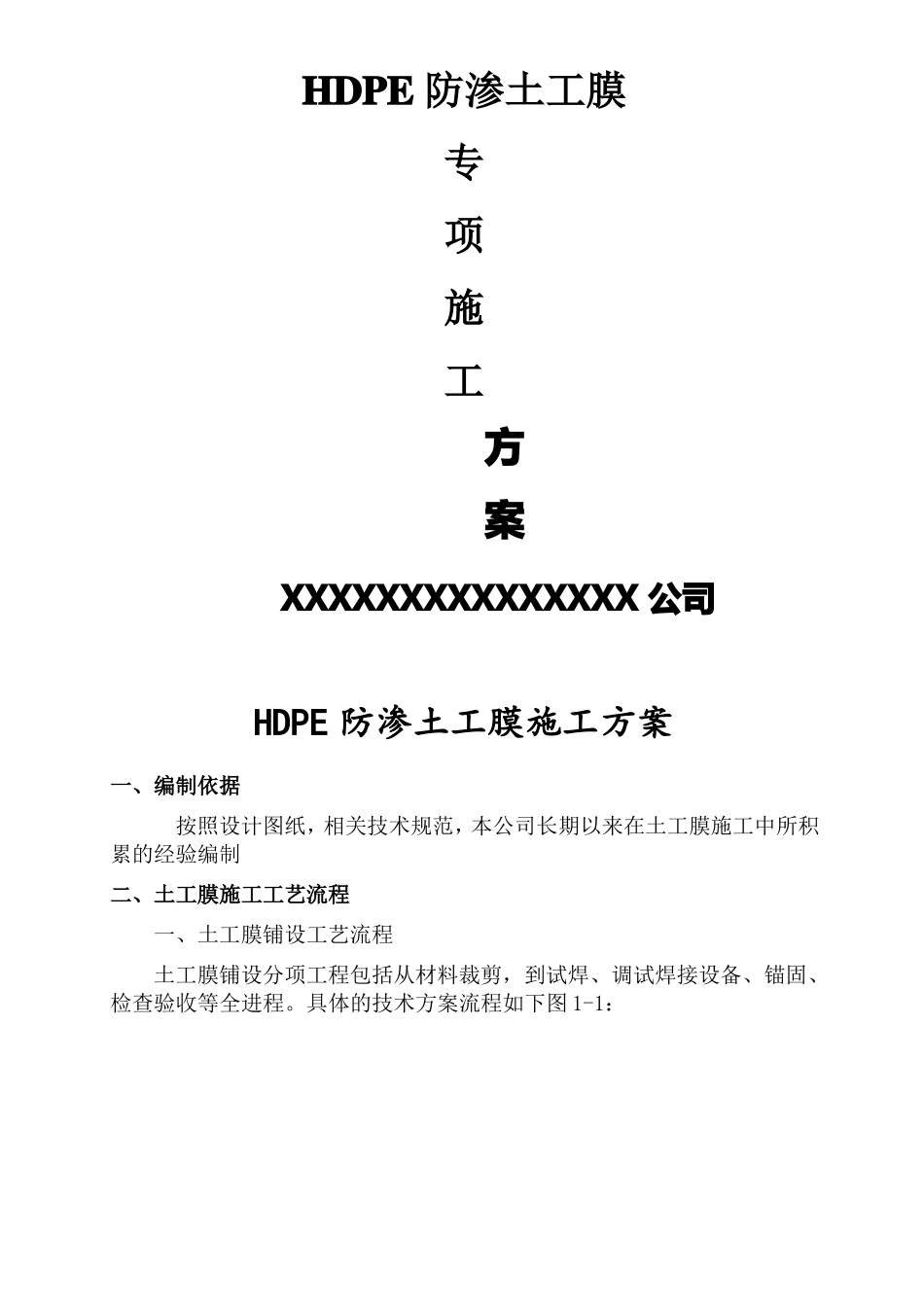

HDPE防渗土工膜专项施工方案XXXXXXXXXXXXXXX公司HDPE防渗土工膜施工方案一、编制依据按照设计图纸，相关技术规范，本公司长期以来在土工膜施工中所积累的经验编制二、土工膜施工工艺流程一、土工膜铺设工艺流程土工膜铺设分项工程包括从材料裁剪，到试焊、调试焊接设备、锚固、检查验收等全进程。具体的技术方案流程如下图1-1：运膜测量膜段尺寸料场吊车展膜展布架裁膜试铺土工膜基层已验收锚固沟成型试焊土工膜重新调试机械进行试焊未通过焊件检验通过焊接方法主要有：双缝热合焊接单缝挤压焊接焊接土工膜另取二组试件检验取样检验确定返工或修补范围临时锚固或锚固修补后检验通过检查验收图1-1土工膜铺设工艺流程图二、土工膜焊缝构造土工膜的施工焊接主要有二种方式：双缝热合焊接和单缝挤压焊接，本项目采用双缝热合焊接方式，其操作应符合相关规范要求；具体的焊缝构造见图1-2。三、HDPE土工膜施工要求及注意事项一、土基表面应平整顺职，并碾压密实，压实度达到95%，土基表面平整度±2cm/m2，在岩基上铺设时，岩基表面平整度要求在±1cm/m2；二、清洁度：垂直深度2.50cm内不得有树根、瓦砾、石子、砼颗粒等尖棱杂物。3、铺设施工气候要求：气温5—40℃为宜，考虑到土工膜的热胀冷缩性，按照经验，天冷时，土工膜的铺设应紧一些；天热时应松弛；但要注意，在夏天应避免中午时的高温。4、风力及雨天：风力超过4级或雨天应停止施工；宜用砂袋压住土工膜，以利施工。四、铺设一、应从底部向高位延伸，不要拉得太紧，应留有1.50%的余幅以备局手下沉拉伸。单考虑到本工程的实际情况，边坡采取从上到下的铺设顺序。二、相邻两幅的纵向接头不该在一条水平线上，应彼此错开1m以上。3、纵向接头应距离坝脚、弯脚处1.50m以上，应设在平面上。4、先边坡后场底。五、边坡铺设时，展膜方向应大体平行于最大坡度线。六、场底铺设控制：防渗土工膜在铺设前，先对铺设区域进行检查、丈量，按照丈量的尺寸将仓库内尺寸相匹配的防渗膜运至相应的位置：铺设时，用人工按必然的方向，进行“推铺”。7、对正、搭齐：的铺设不论是边坡仍是场底，应平整顺直，避免出现褶皱、波纹，以使两幅土工膜对正、搭齐。搭接宽度一般为左右10cm。八、压膜的控制：用砂袋及时将对正、搭齐的压住，避免风吹扯动。九、锚固沟内的铺设控制：在锚固沟顶部，应按设计要求预留必然的防渗膜，以备局手下沉拉伸。10、纵向接缝：上坡段在上，下坡段在下，而且留有足够的搭接长度≥15cm。五、HDPE土工膜焊接技术方案一、双缝热合焊机焊接①、双缝热合焊机焊接程序图本项目采用的双缝热合焊机为新型杰因特土工膜焊接机，能一次完成一组双焊缝，并形成一个可充气检漏的空腔，可使焊缝的检漏方式由真空法改良成充气法，保证焊接质量的同时极大的提高了工作效率。其焊接程序见图1-3。≥500避不开十字接缝时加D≥300mm补丁用挤压熔焊机焊接（堆焊单焊缝）一般焊缝用楔焊机焊接（热合双焊缝）切取检验样件处加补丁≥500用挤压熔焊机焊接上幅膜熔接区，形成双焊缝熔接区上幅膜堆焊焊缝¦Δ2.5¦Δ焊缝检漏用空腔下幅膜下幅膜热合双焊缝构造堆焊单焊缝构造图1-2焊缝构造焊机检查调试试焊检查是否合格是调整搭接宽度清理搭接部位焊机状态复核焊接焊缝检查否重新调整参数基底已经验收土工膜试铺填写司焊记录图1-3双缝热合焊机焊接程序图②、双缝热合焊机的技术和工艺要求如下：a、开机后，仔细观察指示仪表显示的温升情况，使设备充分预热，按照现场气候条件、土工膜特性、焊机行走速度等，焊机温度一般在350～400℃。b、对铺膜后的搭接宽度的检查：HDPE膜焊接接缝搭接长度为100㎜。在焊接前，要对搭接的200㎜左右范围内的膜面进行清理，用湿抹布擦掉尘埃、污物，使这部份维持清洁、干燥向焊机中插入膜时，搭接尺寸要准确，动作要迅速。c、焊接部位不得有划伤、污点、水分、尘埃和其他妨碍焊接和影响施工质量的杂质,在焊接中，司焊人员要密切注视焊缝的状况，及时调整焊接速度，以确保焊接质量。d、在焊接中要维持焊缝的平直整齐，应及早对膜下不平整部份采取应对办法，避免影响焊机顺利运行。碰到特殊故障时，应及时停机，避免将...
