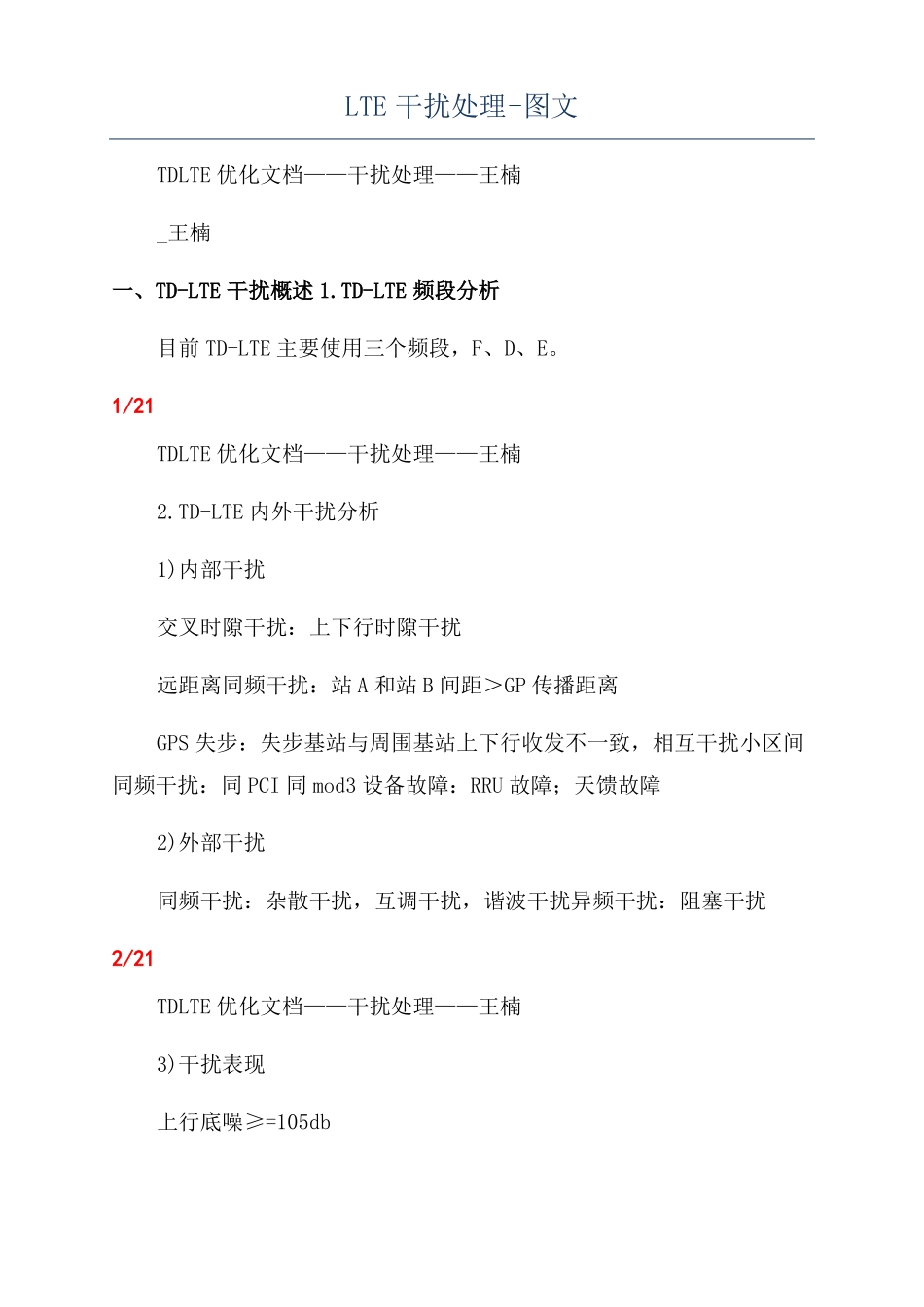

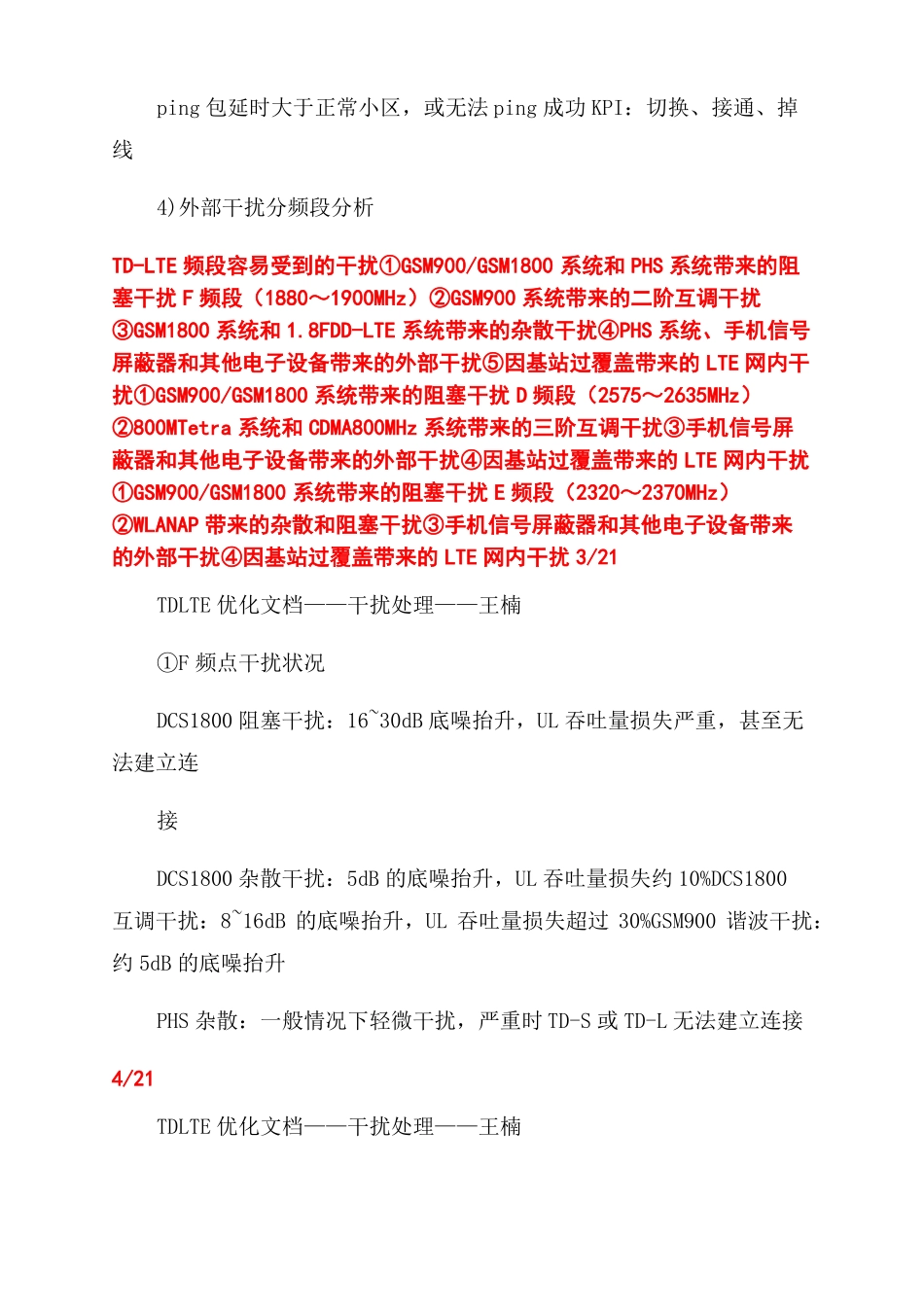

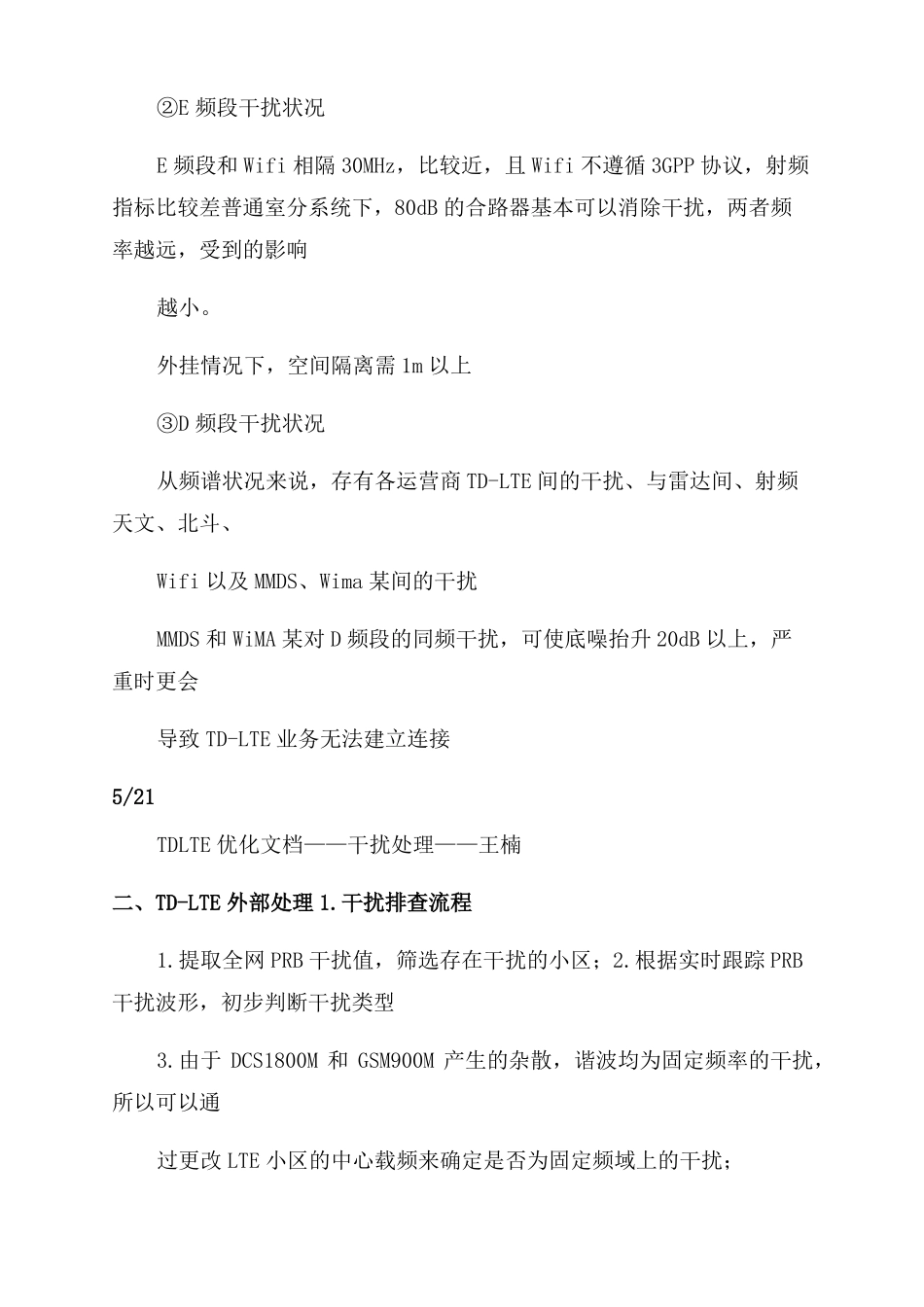

LTE干扰处理-图文TDLTE优化文档——干扰处理——王楠_王楠一、TD-LTE干扰概述1.TD-LTE频段分析目前TD-LTE主要使用三个频段，F、D、E。1/21TDLTE优化文档——干扰处理——王楠2.TD-LTE内外干扰分析1)内部干扰交叉时隙干扰：上下行时隙干扰远距离同频干扰：站A和站B间距＞GP传播距离GPS失步：失步基站与周围基站上下行收发不一致，相互干扰小区间同频干扰：同PCI同mod3设备故障：RRU故障；天馈故障2)外部干扰同频干扰：杂散干扰，互调干扰，谐波干扰异频干扰：阻塞干扰2/21TDLTE优化文档——干扰处理——王楠3)干扰表现上行底噪≥=105dbping包延时大于正常小区，或无法ping成功KPI：切换、接通、掉线4)外部干扰分频段分析TD-LTE频段容易受到的干扰①GSM900/GSM1800系统和PHS系统带来的阻塞干扰F频段（1880～1900MHz）②GSM900系统带来的二阶互调干扰③GSM1800系统和1.8FDD-LTE系统带来的杂散干扰④PHS系统、手机信号屏蔽器和其他电子设备带来的外部干扰⑤因基站过覆盖带来的LTE网内干扰①GSM900/GSM1800系统带来的阻塞干扰D频段（2575～2635MHz）②800MTetra系统和CDMA800MHz系统带来的三阶互调干扰③手机信号屏蔽器和其他电子设备带来的外部干扰④因基站过覆盖带来的LTE网内干扰①GSM900/GSM1800系统带来的阻塞干扰E频段（2320～2370MHz）②WLANAP带来的杂散和阻塞干扰③手机信号屏蔽器和其他电子设备带来的外部干扰④因基站过覆盖带来的LTE网内干扰3/21TDLTE优化文档——干扰处理——王楠①F频点干扰状况DCS1800阻塞干扰：16~30dB底噪抬升，UL吞吐量损失严重，甚至无法建立连接DCS1800杂散干扰：5dB的底噪抬升，UL吞吐量损失约10%DCS1800互调干扰：8~16dB的底噪抬升，UL吞吐量损失超过30%GSM900谐波干扰：约5dB的底噪抬升PHS杂散：一般情况下轻微干扰，严重时TD-S或TD-L无法建立连接4/21TDLTE优化文档——干扰处理——王楠②E频段干扰状况E频段和Wifi相隔30MHz，比较近，且Wifi不遵循3GPP协议，射频指标比较差普通室分系统下，80dB的合路器基本可以消除干扰，两者频率越远，受到的影响越小。外挂情况下，空间隔离需1m以上③D频段干扰状况从频谱状况来说，存有各运营商TD-LTE间的干扰、与雷达间、射频天文、北斗、Wifi以及MMDS、Wima某间的干扰MMDS和WiMA某对D频段的同频干扰，可使底噪抬升20dB以上，严重时更会导致TD-LTE业务无法建立连接5/21TDLTE优化文档——干扰处理——王楠二、TD-LTE外部处理1.干扰排查流程1.提取全网PRB干扰值，筛选存在干扰的小区；2.根据实时跟踪PRB干扰波形，初步判断干扰类型3.由于DCS1800M和GSM900M产生的杂散，谐波均为固定频率的干扰，所以可以通过更改LTE小区的中心载频来确定是否为固定频域上的干扰；4.将怀疑为DCS1800M和GSM900M干扰的小区，对2G站分别进行闭解，并实时跟踪PRB干扰波形，观察是否有变化；5.对非共址2G站引起的干扰进行天面勘察和现场扫频，观察是否有天线对打，隔离度不够的情况；6.如果隔离度足够且现场扫频无外部干扰源，则判断为硬件原因。TD-LTE上行干扰分析是小区级干扰是否与话务忙闲正相关同站点是否有中国移动2G基站否是是小区级干扰是否与话务忙闲正相关否否先对干扰小区PRB轮询10分钟，然后降低水平方位角更接近的两个GSM900小区下行输出功率10dB10分钟，再降低相同方向两个GSM1800基站功率10dB10分钟，并同时轮询PRB小区级干扰曲线和PRB轮询干扰波形都较为平直判断为外部干扰降低GSM900基站时干扰波峰干扰降低，而降低GSM1800基站输出功率时干扰波峰会稍微升高降低GSM900基站时干扰波峰干扰降低，而降低GSM1800基站输出功率时干扰波峰继续降低小区级干扰曲线较为平直，而和PRB轮询干扰波形呈现左低右高或右低左高的平滑曲线判断为二阶互调干扰判断为阻塞干扰判断为杂散干扰小区级干扰曲线和PRB轮询干扰波形都呈波浪形判断为LTE网内干扰6/21TDLTE优化文档——干扰处理——王楠2.阻塞干扰阻塞干扰一般为附近的无线电设备发射的较强信号被TD-LTE设备接收导致的，现阶段发现的阻塞干扰主要为中国移动GSM900/1800及距离较近的友商基站系统带来的。1)特点①话务相关小区级平均干扰电平跟干扰源话务关联大，干扰源话务忙时TD-...
