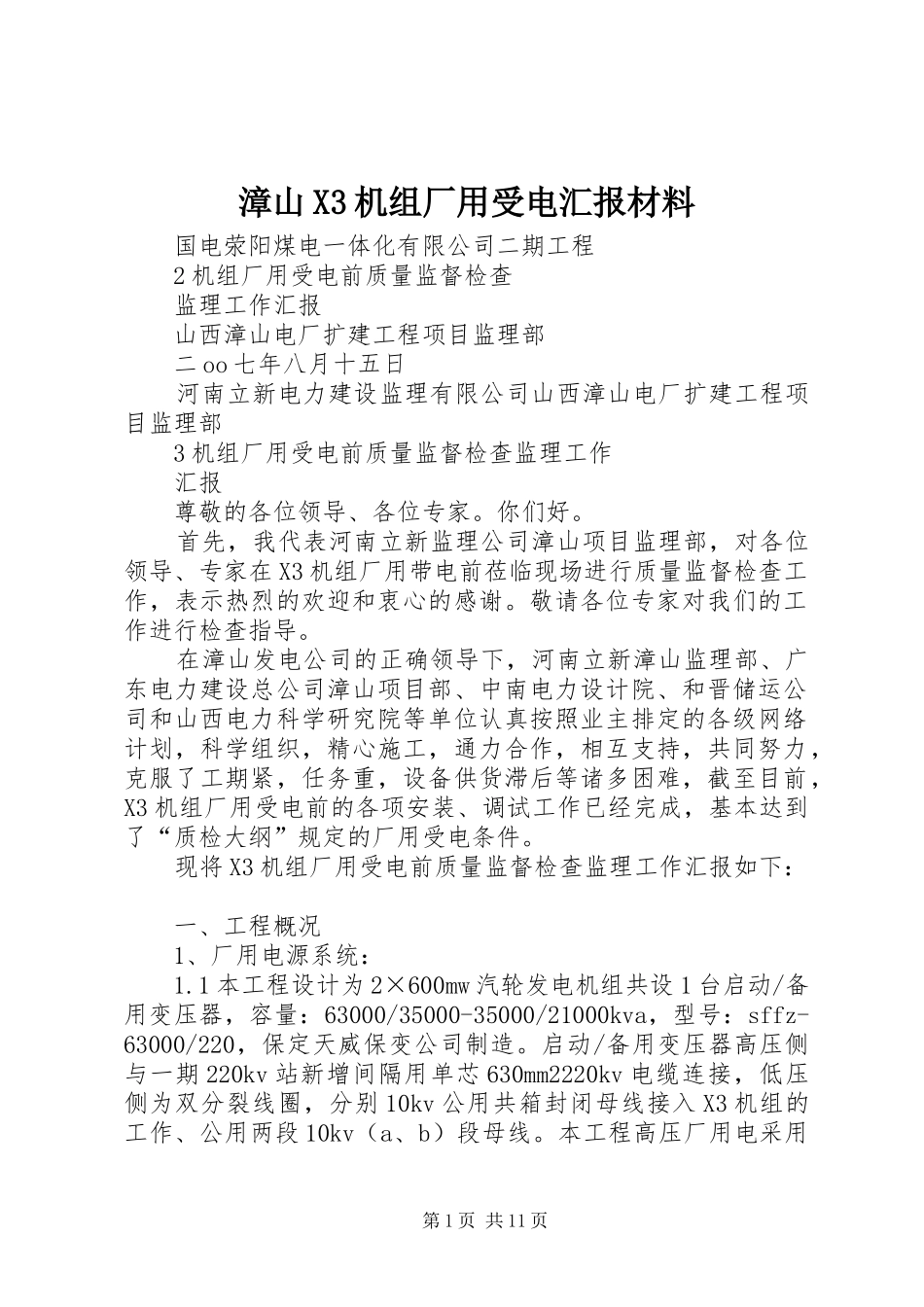

漳山X3机组厂用受电汇报材料_第1页
1/11

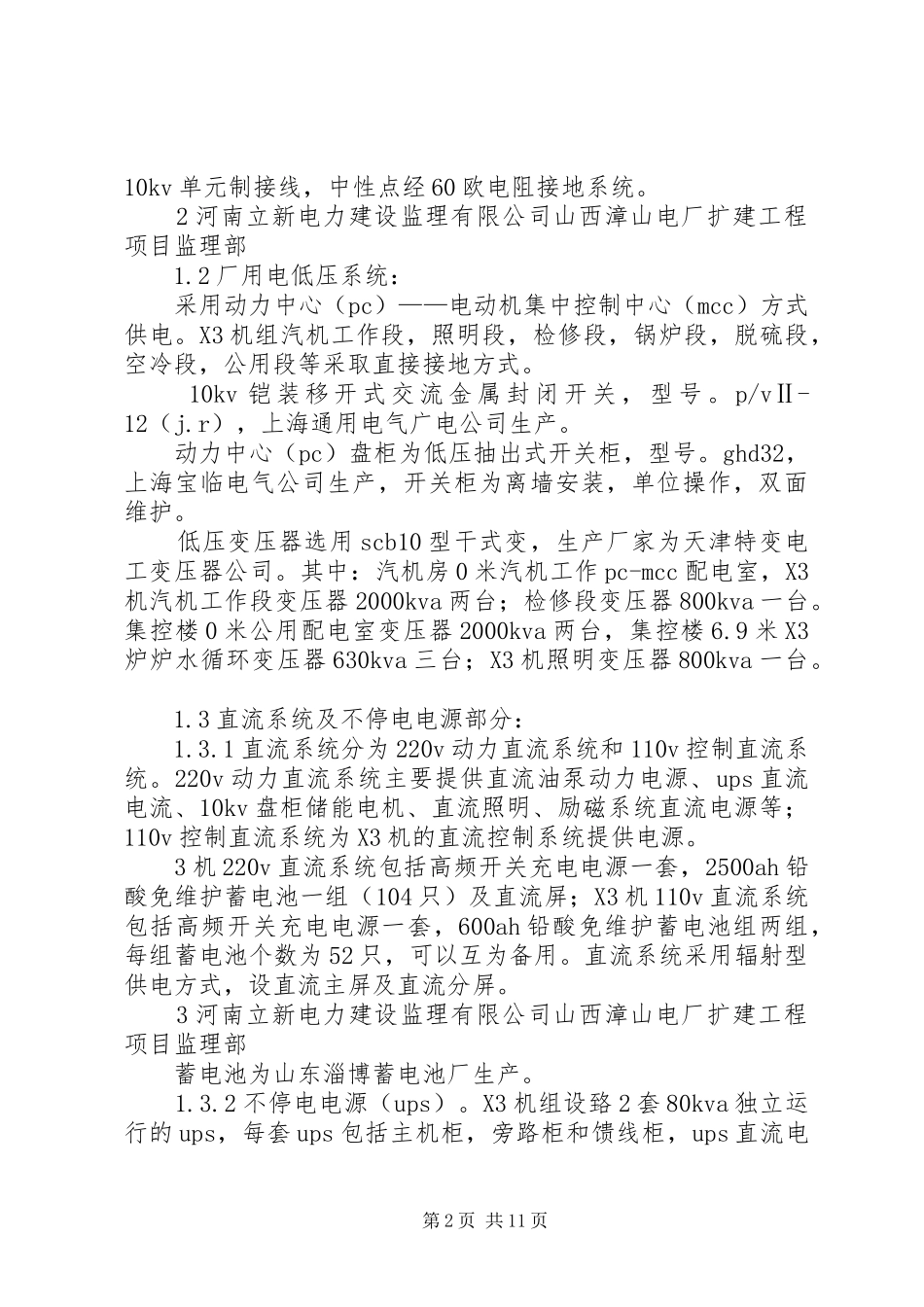

漳山X3机组厂用受电汇报材料_第2页
2/11

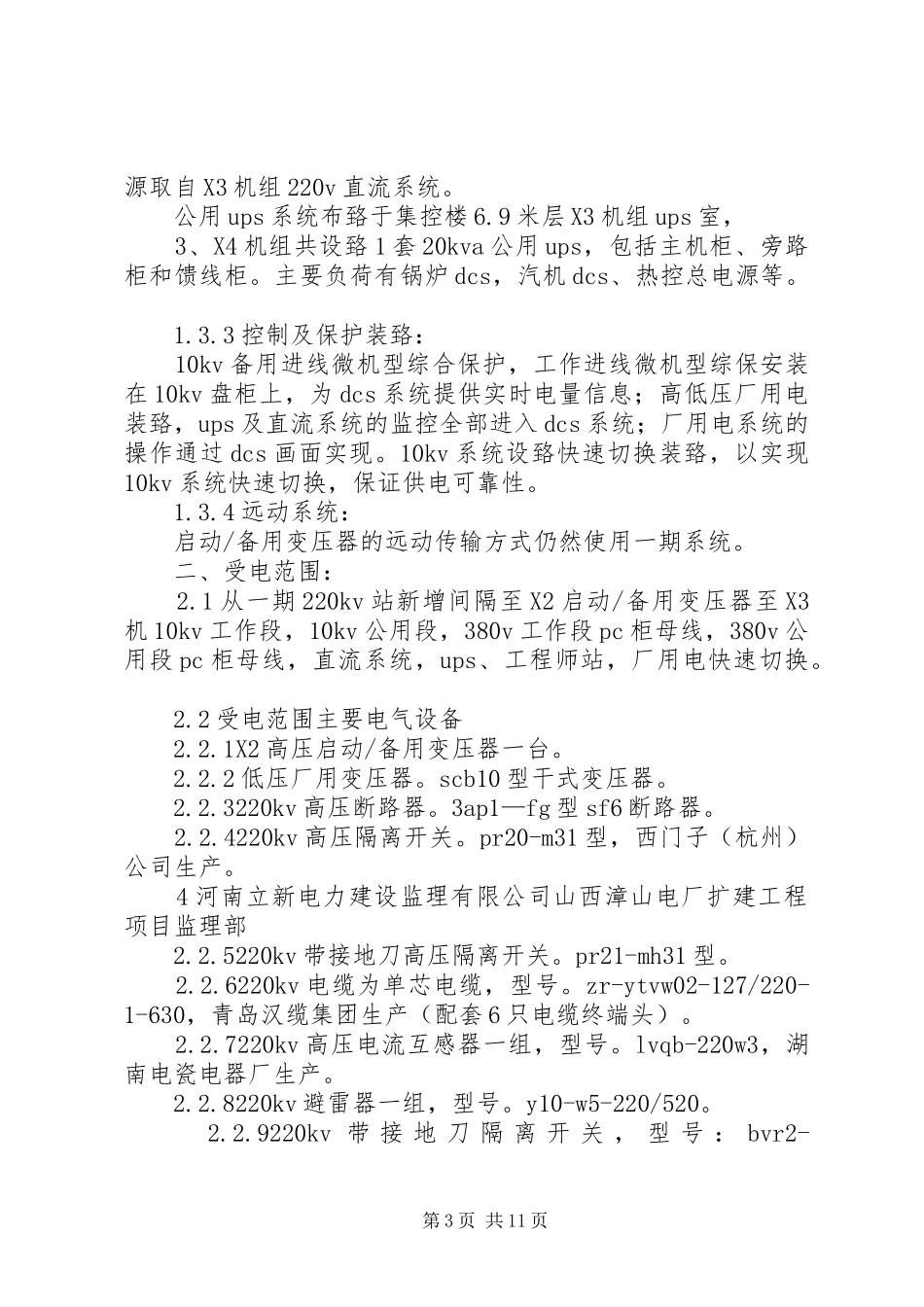

漳山X3机组厂用受电汇报材料_第3页
3/11
漳山X3机组厂用受电汇报材料国电荥阳煤电一体化有限公司二期工程2机组厂用受电前质量监督检查监理工作汇报山西漳山电厂扩建工程项目监理部二oo七年八月十五日河南立新电力建设监理有限公司山西漳山电厂扩建工程项目监理部3机组厂用受电前质量监督检查监理工作汇报尊敬的各位领导、各位专家。你们好。首先,我代表河南立新监理公司漳山项目监理部,对各位领导、专家在X3机组厂用带电前莅临现场进行质量监督检查工作,表示热烈的欢迎和衷心的感谢。敬请各位专家对我们的工作进行检查指导。在漳山发电公司的正确领导下,河南立新漳山监理部、广东电力建设总公司漳山项目部、中南电力设计院、和晋储运公司和山西电力科学研究院等单位认真按照业主排定的各级网络计划,科学组织,精心施工,通力合作,相互支持,共同努力,克服了工期紧,任务重,设备供货滞后等诸多困难,截至目前,X3机组厂用受电前的各项安装、调试工作已经完成,基本达到了“质检大纲”规定的厂用受电条件。现将X3机组厂用受电前质量监督检查监理工作汇报如下:一、工程概况1、厂用电源系统:1.1本工程设计为2×600mw汽轮发电机组共设1台启动/备用变压器,容量:63000/35000-35000/21000kva,型号:sffz-63000/220,保定天威保变公司制造。启动/备用变压器高压侧与一期220kv站新增间隔用单芯630mm2220kv电缆连接,低压侧为双分裂线圈,分别10kv公用共箱封闭母线接入X3机组的工作、公用两段10kv(a、b)段母线。本工程高压厂用电采用第1页共11页10kv单元制接线,中性点经60欧电阻接地系统。2河南立新电力建设监理有限公司山西漳山电厂扩建工程项目监理部1.2厂用电低压系统:采用动力中心(pc)——电动机集中控制中心(mcc)方式供电。X3机组汽机工作段,照明段,检修段,锅炉段,脱硫段,空冷段,公用段等采取直接接地方式。10kv铠装移开式交流金属封闭开关,型号。p/vⅡ-12(j.r),上海通用电气广电公司生产。动力中心(pc)盘柜为低压抽出式开关柜,型号。ghd32,上海宝临电气公司生产,开关柜为离墙安装,单位操作,双面维护。低压变压器选用scb10型干式变,生产厂家为天津特变电工变压器公司。其中:汽机房0米汽机工作pc-mcc配电室,X3机汽机工作段变压器2000kva两台;检修段变压器800kva一台。集控楼0米公用配电室变压器2000kva两台,集控楼6.9米X3炉炉水循环变压器630kva三台;X3机照明变压器800kva一台。1.3直流系统及不停电电源部分:1.3.1直流系统分为220v动力直流系统和110v控制直流系统。220v动力直流系统主要提供直流油泵动力电源、ups直流电流、10kv盘柜储能电机、直流照明、励磁系统直流电源等;110v控制直流系统为X3机的直流控制系统提供电源。3机220v直流系统包括高频开关充电电源一套,2500ah铅酸免维护蓄电池一组(104只)及直流屏;X3机110v直流系统包括高频开关充电电源一套,600ah铅酸免维护蓄电池组两组,每组蓄电池个数为52只,可以互为备用。直流系统采用辐射型供电方式,设直流主屏及直流分屏。3河南立新电力建设监理有限公司山西漳山电厂扩建工程项目监理部蓄电池为山东淄博蓄电池厂生产。1.3.2不停电电源(ups)。X3机组设臵2套80kva独立运行的ups,每套ups包括主机柜,旁路柜和馈线柜,ups直流电第2页共11页源取自X3机组220v直流系统。公用ups系统布臵于集控楼6.9米层X3机组ups室,3、X4机组共设臵1套20kva公用ups,包括主机柜、旁路柜和馈线柜。主要负荷有锅炉dcs,汽机dcs、热控总电源等。1.3.3控制及保护装臵:10kv备用进线微机型综合保护,工作进线微机型综保安装在10kv盘柜上,为dcs系统提供实时电量信息;高低压厂用电装臵,ups及直流系统的监控全部进入dcs系统;厂用电系统的操作通过dcs画面实现。10kv系统设臵快速切换装臵,以实现10kv系统快速切换,保证供电可靠性。1.3.4远动系统:启动/备用变压器的远动传输方式仍然使用一期系统。二、受电范围:2.1从一期220kv站新增间隔至X2启动/备用变压器至X3机10kv工作段,10kv公用段,380v工作段pc柜母线,380v公用段pc柜母线,直流系统,ups、工程师站,厂用电快速切换。2.2受电范围主要电气设备2.2.1X2高压启动/备用变压器一台。2.2...
