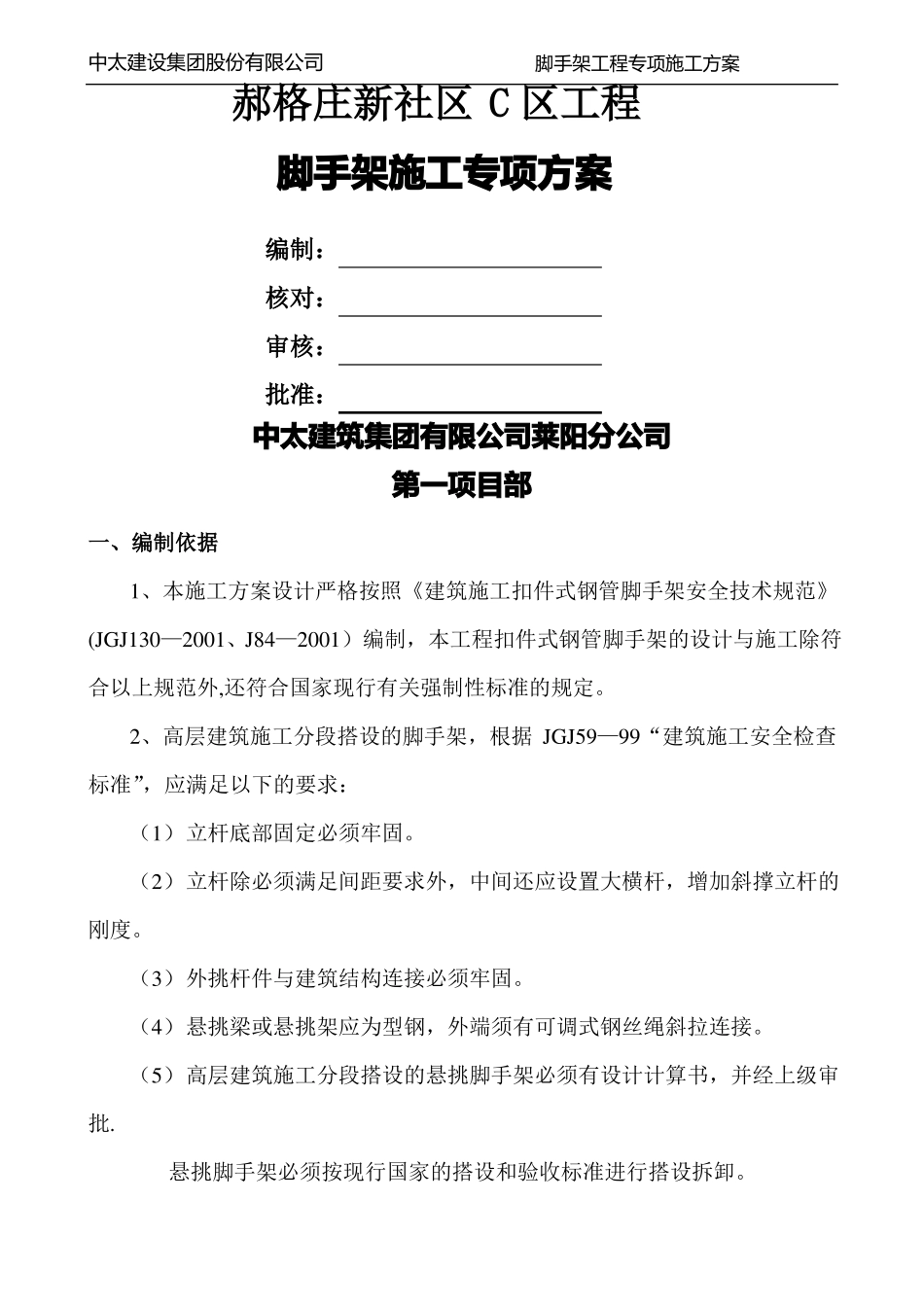

中太建设集团股份有限公司脚手架工程专项施工方案郝格庄新社区C区工程脚手架施工专项方案编制：核对：审核：批准：中太建筑集团有限公司莱阳分公司第一项目部一、编制依据1、本施工方案设计严格按照《建筑施工扣件式钢管脚手架安全技术规范》(JGJ130—2001、J84—2001）编制，本工程扣件式钢管脚手架的设计与施工除符合以上规范外,还符合国家现行有关强制性标准的规定。2、高层建筑施工分段搭设的脚手架，根据JGJ59—99“建筑施工安全检查标准”，应满足以下的要求：（1）立杆底部固定必须牢固。（2）立杆除必须满足间距要求外，中间还应设置大横杆，增加斜撑立杆的刚度。（3）外挑杆件与建筑结构连接必须牢固。（4）悬挑梁或悬挑架应为型钢，外端须有可调式钢丝绳斜拉连接。（5）高层建筑施工分段搭设的悬挑脚手架必须有设计计算书，并经上级审批.悬挑脚手架必须按现行国家的搭设和验收标准进行搭设拆卸。二、工程概况2。1建设概况龙口市万豪·伊顿住宅小区一期位于龙口市港城大道南侧府西三路西侧。回迁住宅小区一期，用地面积1870.00㎡。用地地块东西向长约228m，南北方向长约82m,地块基本呈长方形。3.3设计概况1).宅小区一期F区，共六幢高层住宅楼，分为F2-1～3：33层，F1—7～9:17层，一栋商业网点:2层，总建筑面积.标准层层高为2.95m,建筑高度。地下室为二层，分别为一层—4.700，二层—8.400，地下室建筑面积33437。04㎡,主楼与车库地板由后浇带分开，消防分为七个防护分区。本工程为全现浇筑混凝土框架剪力墙结构，抗震设防烈度为六度.2)。本工程建筑等级为二级，耐火等级为二级，建筑物设计使用年限50年。3）。本工程室内设计标高为±0。000相当于绝对标高值:37.5m。室内外高差详见平面图。4）。本工程基础采用CFG桩，桩径分别为400、500,复合地基承载力特征值fspk=540Kpa、fspk=625Kpa，,基础持力层为第六层粉质粘土。2.2建筑特征本工程为剪力墙结构,地下一层，地上最高三十三层，建筑面积万平方米。层高为米，建筑物檐高为米。2。3结构特征：2.3.1本工程地基为螺旋压灌混凝土桩，基础为400厚，局部为700厚钢筋砼板式承台基础，基底标高为—4。2m;地下室外墙为300厚钢筋砼剪力墙，基础砼强度等级为C30，抗渗等级为P8；柱及剪力墙砼强度等级为页第2C30，抗渗等级为P8。2.3。2本工程为钢筋砼剪力墙结构。电梯间为剪力墙内筒式结构，其它部分也为钢筋砼剪力墙结构。三、施工部署及准备3。1项目部组织机构图材料员施工员质检员技术员预算员生产经理技术经理项目经理3.2项目部管理人员名单工作岗位姓名职称工作职责范围项目经理工程师负责全面工作、现场管理、现场协调技术负责人施工员技术员助理工程师成本控制、施工质量、技术助理工程师劳力安排、现场管理、安全文明施工助理工程师技术、资料整理、现场检查页第3安全员助理工程师安全、资料整理、现场检查质量员助理工程师技术、资料整理、现场检查材料员助理经济师材料供应、器材租赁四、施工准备工作4。1技术准备工作内业技术准备：组织项目部成员熟悉图纸,由技术人员施工方案、环境安全技术措施、由技术人员编制安全技术交底，并向施工员、班组进行技术交底，对职工进行安全施工教育。4。2外业技术准备：熟悉施工现场。五、双排悬挑外脚手架搭设方案。1、本工程檐高114。4米，脚手架荷载较大，双排悬挑外脚手架从3层开始悬挑。为保证脚手架安全，3层以下脚手架直接在室外地面和地下车库顶面上搭设，不考虑进行分解,悬挑梁采用18号工字钢，长度为4。5M，间距为1。35米左右（视每个面的长度而有所变化，详见图纸）。悬挑梁固定在楼层内预埋的二道Φ20吊环内，每次悬挑的脚手架高度不超过24米,共计为13步架，脚手架上操作层为三步架.2、脚手架搭设尺寸为：立杆横距为1.05m，立杆步距为H=1.8m，脚手架内立杆距外墙表面0。3m。立杆纵距以1.35m为基本值，结合本立杆所在平面的纵向尺寸，进行调整确定.3、连墙件与建筑物的连接采用双扣件刚性连接，连墙件采用二步三跨，菱形布置。连墙杆与脚手架的连接、连墙杆与建筑物的连接（各连接点采用双扣页第4件连接)。4、脚手架采用φ48×3.5钢管搭设，作业层考虑三层木脚手板。5、为...
