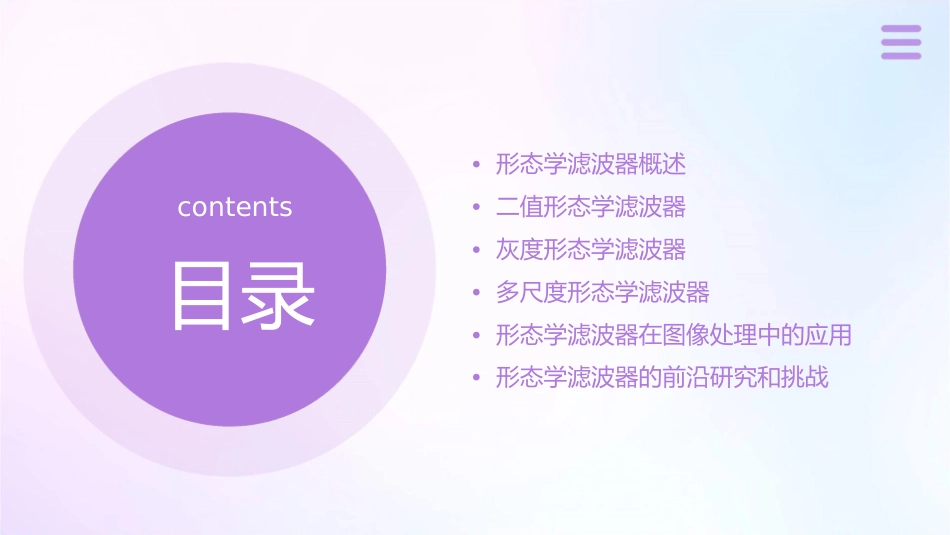

形态学滤波器资料课件•形态学滤波器概述contents•二值形态学滤波器•灰度形态学滤波器目录•多尺度形态学滤波器•形态学滤波器在图像处理中的应用•形态学滤波器的前沿研究和挑战01形态学滤波器概述定义与原理形态学滤波器是一种基于形态学运算的图像处理方法，其基本思想是在图像空间中利用一个称为结构元素的操作对图像进行滤波处理。形态学滤波器的主要原理是通过将结构元素与图像进行特定的运算，实现图像的平滑、锐化、边缘检测等处理，以达到改善图像质量或提取图像特征的目的。形态学滤波器的应用范围01形态学滤波器在图像处理领域有着广泛的应用，如图像平滑、锐化、边缘检测、噪声去除、斑点抑制等。02此外，形态学滤波器在医学图像处理、遥感图像分析、计算机视觉等领域也有着重要的应用价值。形态学滤波器的基本操作形态学滤波器的基本操作包括腐蚀、膨胀、开运算、闭运算、击中/击不中变换等。开运算是指先进行腐蚀操作再进行膨胀操作，可以消除图像中的小型对象，同时也可以将相邻的对象连接起来。腐蚀操作是指将结构元素在图像中平移，以寻找与图像接壤的像素，从而消除图像中的较小对象。闭运算是指先进行膨胀操作再进行腐蚀操作，可以填补图像中的空洞，同时也可以将相邻的对象连接起来。膨胀操作是指将结构元素在图像中平移，以寻找与图像接壤的像素，从而扩大图像中的对象。击中/击不中变换是一种特殊的形态学运算，可以用来检测图像中的特定形状或特征。02二值形态学滤波器开运算和闭运算开运算先腐蚀后膨胀，结果为原图像中每个连通区域中的最大值，可消除小物体、在纤细点分离物体、平滑较大物体的边界同时并不明显改变其面积。闭运算先膨胀后腐蚀，结果为原图像中每个连通区域中的最小值，能够填补小物体内部的空洞、在纤细点连接物体、平滑较大物体的边界同时并不明显改变其面积。开闭运算综合应用开闭运算综合应用是指将开运算和闭运算结合起来处理图像。开闭运算综合应用可以同时具有开运算和闭运算的优点，即消除小物体、平滑较大物体的边界，同时填补小物体内部的空洞。二值形态学滤波器的优缺点优点二值形态学滤波器具有简单、易于实现、运算速度快等优点，适合用于处理二值图像。缺点二值形态学滤波器在处理灰度图像时可能会出现边缘模糊、细节丢失等问题，同时其处理效果也受到结构元素大小、形状等因素的影响。03灰度形态学滤波器灰度形态学滤波器的运算方式腐蚀运算在腐蚀运算中，结构元素被用来探索图像中的每个像素点，并判断其邻域像素点是否满足特定的条件。基本运算灰度形态学滤波器的基本运算包括腐蚀和膨胀。膨胀运算膨胀运算与腐蚀运算相反，它通过结构元素来探索图像中的每个像素点，并判断其邻域像素点是否满足特定的条件。灰度形态学滤波器的效果评估图像质量改善边缘检测噪声抑制灰度形态学滤波器可以有效地改善图像质量，减少图像中的噪声和细节，提高图像的对比度和清晰度。灰度形态学滤波器也可以用于边缘检测，通过腐蚀和膨胀运算来突出图像中的边缘信息。灰度形态学滤波器还可以用于噪声抑制，通过膨胀运算来填充图像中的噪声点，达到抑制噪声的效果。灰度形态学滤波器的应用场景010203图像处理计算机视觉医学图像处理灰度形态学滤波器在图像处理领域有着广泛的应用，如图像增强、边缘检测、噪声抑制等。灰度形态学滤波器在计算机视觉领域也有着重要的应用，如目标检测、人脸识别等。灰度形态学滤波器在医学图像处理领域也有着重要的应用，如病灶检测、医学影像分析等。04多尺度形态学滤波器多尺度形态学滤波器的原理形态学滤波器是一种基于形态学操作的图像处理方法，主要用于图像降噪和细节增强。多尺度形态学滤波器是在传统形态学滤波器的基础上，引入了多个尺度的概念，对图像进行多尺度分析和处理。在多尺度形态学滤波器中，图像被分解成多个尺度，每个尺度上的图像都进行形态学操作。通过不同尺度间的信息传递和融合，达到更好的降噪效果和细节增强效果。多尺度形态学滤波器的实现方法1.图像的多尺度分解：将原始图像进行多尺度分解，得到不同尺度的图像。3.信息融合：将不同尺度间的图像信息进行融合，得到降噪后的图像...
