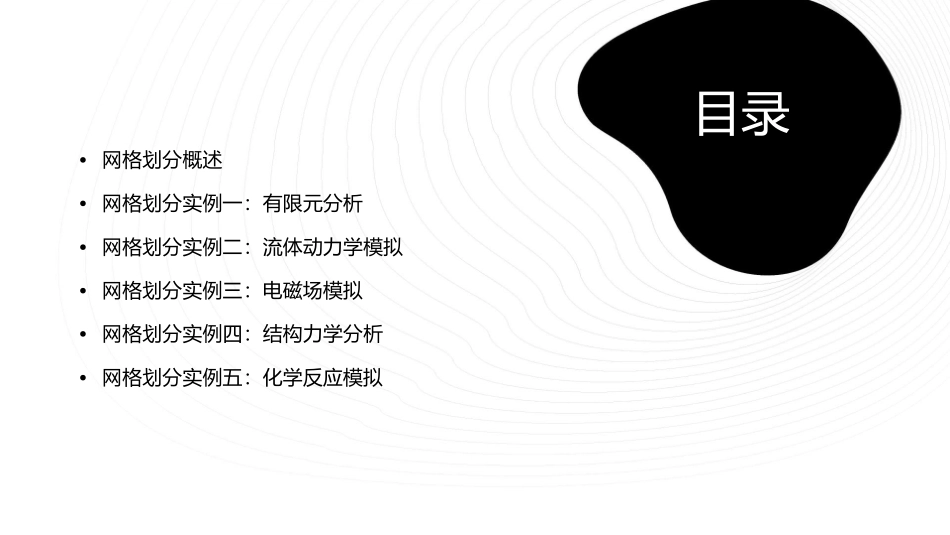

网格划分实例课件目录•网格划分概述•网格划分实例一：有限元分析•网格划分实例二：流体动力学模拟•网格划分实例三：电磁场模拟•网格划分实例四：结构力学分析•网格划分实例五：化学反应模拟网格划分概述网格划分的分类一维网格划分二维网格划分三维网格划分将一维连续区间离散化为有限个点，适用于求解一维问题。将二维平面离散化为有限个小的矩形或四边形，适用于求解二维问题。将三维空间离散化为有限个小的立方体或四面体，适用于求解三维问题。网格划分的意义010203提高计算精度降低计算复杂度便于实现并行计算通过离散化连续区域，可以将复杂的实际问题简化为有限元问题，从而提高计算精度。离散化后的模型可以大大降低计算复杂度，提高计算效率。网格划分可以将一个大问题划分为多个小问题，便于实现并行计算，进一步提高计算效率。网格划分实例一：有限元分析有限元分析简介有限元分析是一种数值分析方法，用于求解复杂的数学模型和物理问题。有限元分析广泛应用于工程领域，如结构分析、流体动力学、热传导等。它通过将连续的问题域离散化为有限个小的单元，并对每个单元进行数学建模，从而将复杂问题转化为可求解的有限元方程组。网格划分方法根据问题需求选择合适的确定网格大小和节点位置，以满足精度和计算效率的要求。对复杂的几何形状进行适应性处理，如采用自适应网格技术。网格类型，如一维线网格、二维面网格或三维体网格。实例演示STEP03通过求解有限元方程组，得到杆的应力、应变等结果，并进行结果后处理和可视化。STEP02展示如何设置边界条件、载荷和材料属性等。STEP01以一维杆的受力分析为例，演示如何进行网格划分和有限元分析。网格划分实例二：流体动力学03模拟流体动力学模拟简介流体动力学模拟是研究流体运动规律的重要手段，广泛应用于航空航天、汽车、船舶、能源等领域。通过流体动力学模拟，可以预测流体的流动特性、压力分布、速度场、温度场等，为优化设计提供依据。流体动力学模拟需要高性能计算资源，网格划分是其中关键步骤之一，直接影响模拟的精度和计算效率。网格划分方法STEP03根据求解精度和计算效率要求，自动调整网格密度和分布。自适应网格STEP02非结构化网格适用于复杂几何形状，灵活性好，但生成难度较大。STEP01结构化网格适用于规则的几何形状，易于生成高质量的网格，但灵活性较差。实例演示01020304实例一实例二实例三实例四飞机机翼绕流模拟汽车发动机进气道流场模拟船舶推进器流场模拟燃气轮机燃烧室流场模拟网格划分实例三：电磁场模拟电磁场模拟简介电磁场模拟是研究电磁波传播、散射、吸收等行为的重要手段，广泛应用于雷达、通信、电磁兼容等领域。电磁场模拟通过数值计算方法，将复杂的电磁波传播问题转化为离散化的网格问题，从而实现对电磁波传播过程的精确模拟。网格划分是电磁场模拟中的关键步骤，其目的是将连续的电磁场离散化，以便于进行数值计算。网格划分方法四面体网格三角形网格适用于规则区域和复杂结构，能够提高计算精度和效率。适用于不规则区域和复杂结构，能够较好地处理边界条件。六面体网格混合网格适用于规则区域和简单结构，计算精度高，但网格生成难度较大。将不同形状的网格组合使用，以适应不同区域和结构的需求，能够提高计算效率和精度。实例演示实例二实例一2复杂结构内的电磁波传播模拟，采用四面体网格进行划分。1矩形区域内的电磁波传播模拟，采用三角形网格进行划分。实例三实例四3规则区域内的电磁波传播模拟，采用六面体网格进行划分。4混合网格在复杂结构内的电磁波传播模拟中的应用。网格划分实例四：结构力学分05析结构力学分析简介结构力学是研究结构在外力作用下的响应和行为的学科。结构力学分析主要关注结构的内力和变形，以及它们如何影响结构的稳定性和安全性。结构力学分析在工程领域中广泛应用，如建筑、机械、航空航天和汽车等。网格划分方法网格划分是将连续的结构离散化为有限个小的单元，以便进行数值分析的方法。常见的网格划分方法包括四面体网格、六面体网格、四边形网格和六面体网格等。选择合适的网格划分方法需要考虑结构的形状、边界条件和载荷分布等因素...
