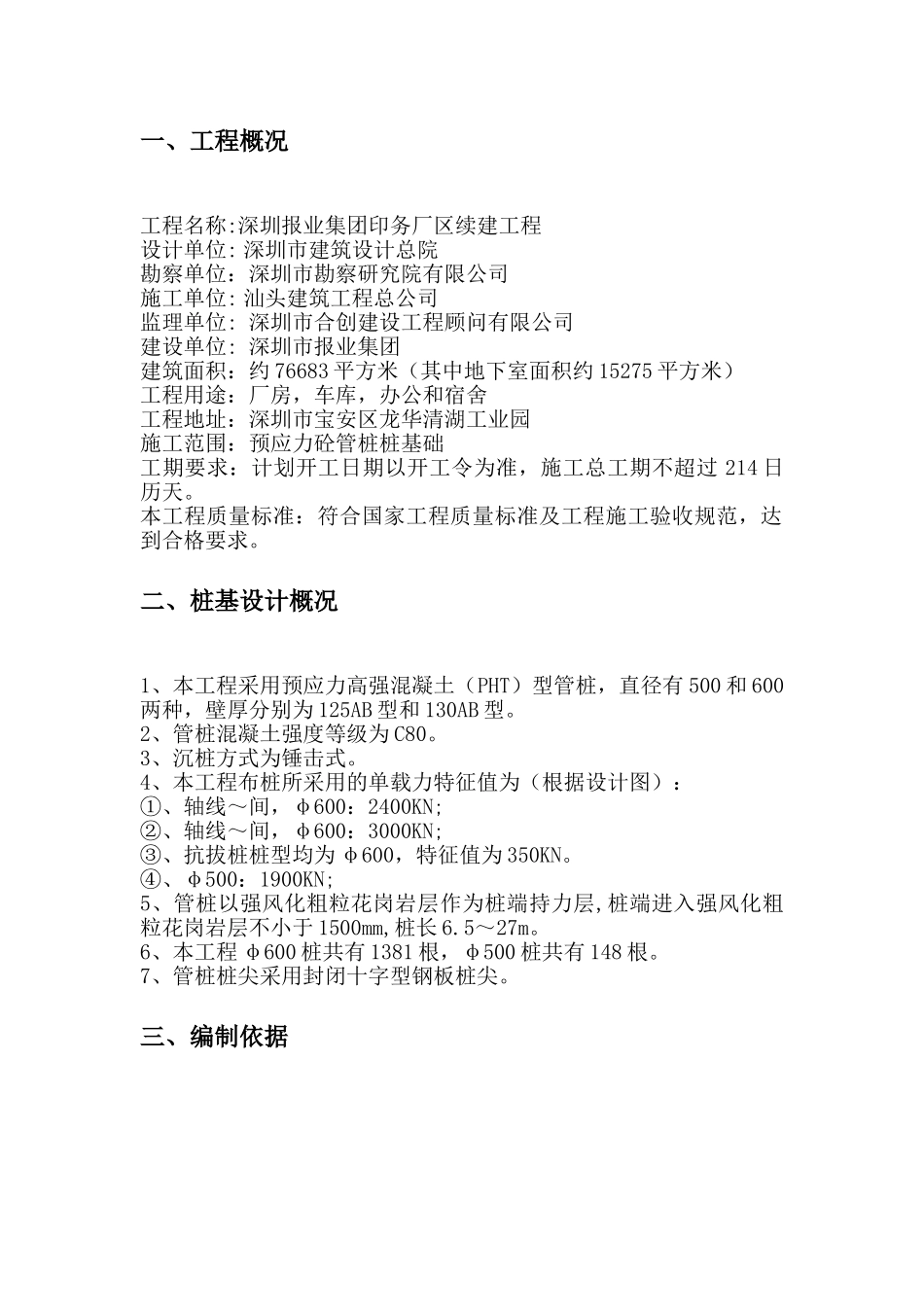

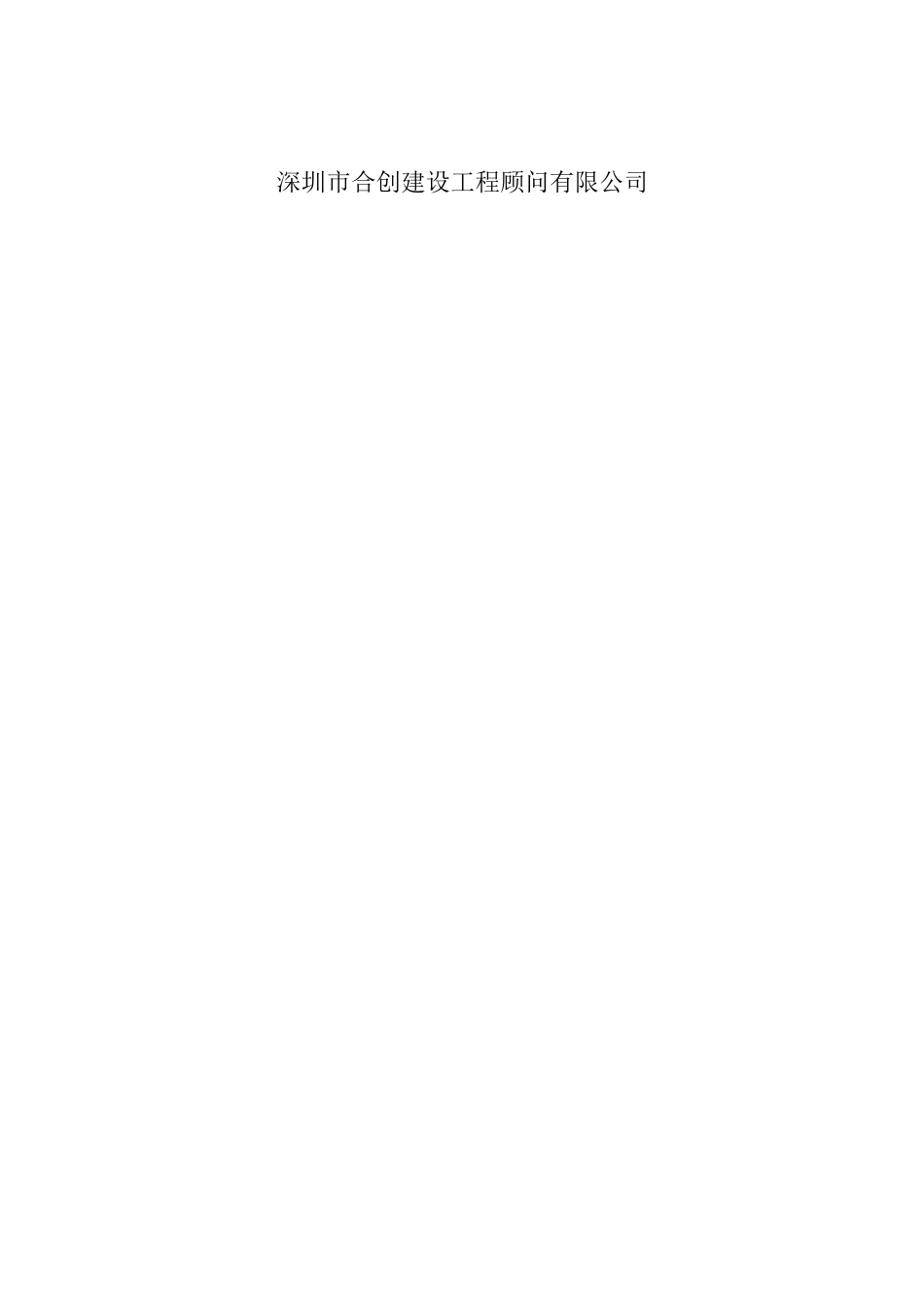

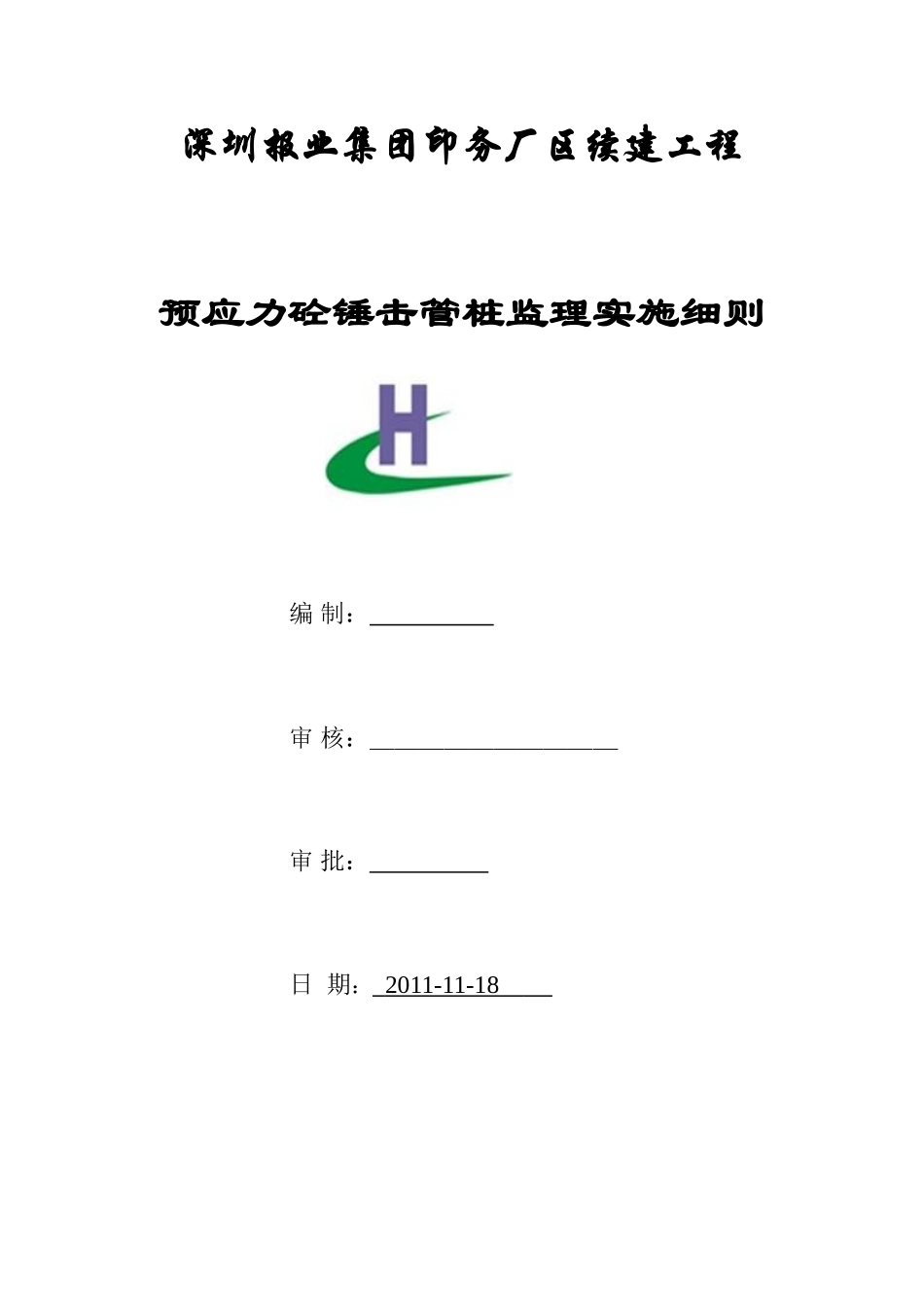

深圳报业集团印务厂区续建工程预应力砼锤击管桩监理实施细则编制：审核：＿＿＿＿＿＿＿＿＿＿审批：日期：2011-11-18深圳市合创建设工程顾问有限公司一、工程概况工程名称:深圳报业集团印务厂区续建工程设计单位:深圳市建筑设计总院勘察单位：深圳市勘察研究院有限公司施工单位:汕头建筑工程总公司监理单位:深圳市合创建设工程顾问有限公司建设单位:深圳市报业集团建筑面积：约76683平方米（其中地下室面积约15275平方米）工程用途：厂房，车库，办公和宿舍工程地址：深圳市宝安区龙华清湖工业园施工范围：预应力砼管桩桩基础工期要求：计划开工日期以开工令为准，施工总工期不超过214日历天。本工程质量标准：符合国家工程质量标准及工程施工验收规范，达到合格要求。二、桩基设计概况1、本工程采用预应力高强混凝土（PHT）型管桩，直径有500和600两种，壁厚分别为125AB型和130AB型。2、管桩混凝土强度等级为C80。3、沉桩方式为锤击式。4、本工程布桩所采用的单载力特征值为（根据设计图）：①、轴线～间，φ600：2400KN;②、轴线～间，φ600：3000KN;③、抗拔桩桩型均为φ600，特征值为350KN。④、φ500：1900KN;5、管桩以强风化粗粒花岗岩层作为桩端持力层,桩端进入强风化粗粒花岗岩层不小于1500mm,桩长6.5～27m。6、本工程φ600桩共有1381根，φ500桩共有148根。7、管桩桩尖采用封闭十字型钢板桩尖。三、编制依据1《建筑地基基础工程施工质量验收规范》GB50202-2002；2《建筑施工安全检查标准》JGJ59-99；3《建筑工程施工手册》第四版；4《广东省建筑地基基础设计规范》DBJ15-31-2003；5《广东省标准建筑地基基础检测规范》DBJ15–60–2008。6《锤击式预应力混凝土管桩基础技术规程DBJT15-22-20087《建筑桩基技术规范》JGJ94-2008其他依据：1、施工招标文件及答疑、设计图。2、《深圳报业集力龙华印务中心续建工程岩土工程详细勘察报告》；3、深圳市报业集团印务厂区(深圳报业集团龙华印务中心)续建工程土方及基坑支护工程招标及合同文件；四、预应力混凝土管桩特点先张法预应力混凝土管桩是工厂化生产的混凝土成品，它的成型工艺是混凝土置于定型的钢模板壳内。启动旋转机，开始以慢速旋转，混凝土沿模型内壁排开，初成管形，随着速度加快，离心力增大，混凝土在高速旋转离心力的作用下，逐渐密实，混凝土内的水份和部分水泥浆被排除，于是混凝土管桩形成。先张法预应力混凝土管桩作为一项新技术、新产品，近几年在我省得到大量推广使用，尤其在小高层的建筑中，由于其经济效益显著应用更为广泛。相比沉管灌注桩和大直径钻孔灌注桩具有施工质量易控制、施工速度快及造价相对较低的特点。预应力砼管桩按砼强度等级分为三种类型：PC桩—预应力砼管桩，砼强度等级不得低于C60；PHC桩—预应力高强混凝土管桩，砼等级不得低于C80；PTC桩—薄壁预应力管桩，砼强度等级不得低于C60。预应力混凝土管桩施工属挤土型桩，对周边1.3H（H为桩长）范围内都会产生一定的影响。因而施工时应对邻近建筑物进行定期观察和检测，必要时应设置应力释放、孔防挤沟等措施，确保周边建筑物的安全。五、监理工作的控制要点及方法措施因管桩受力类型的不同，控制参数的侧重点有异，故监理组织人员在桩施工前应充分了解设计意图，严格掌握重要的技术参数，并认真作好书面记录。做到每根桩心中有底、书面有录、条理清楚。（一）事前控制1.成品管桩检查（1）进入现场拟用的管桩，必须附齐质量证明文件。内容有：产品出厂合格证、钢材、水泥质保资料（复印件）、砂子氯离子含量检测报告、混凝土试块抗压试验报告等。（2）外观质量检查：桩长、桩径、壁厚、桩端板垂直度内外壁有无露筋、有无蜂窝、麻面、表面裂缝、桩套箍凹陷程度及桩身上的合格章是否齐全等等。若合同中规定管桩的品质等级，还应按等级进行区分验收，具体参见图集《苏G03-2002》。2.桩位测量放样由于管桩施工速度较快，可将一天拟压的桩进行一次报验，复核完毕，监理人员应在报验单上签认。复核时应认真、仔细查对图纸，及时发现图纸中或放样错误，如有不符应会同设计、建设单位解决问题，并附上书面变更资料。定位用的竹签长度不宜小于40cm...
