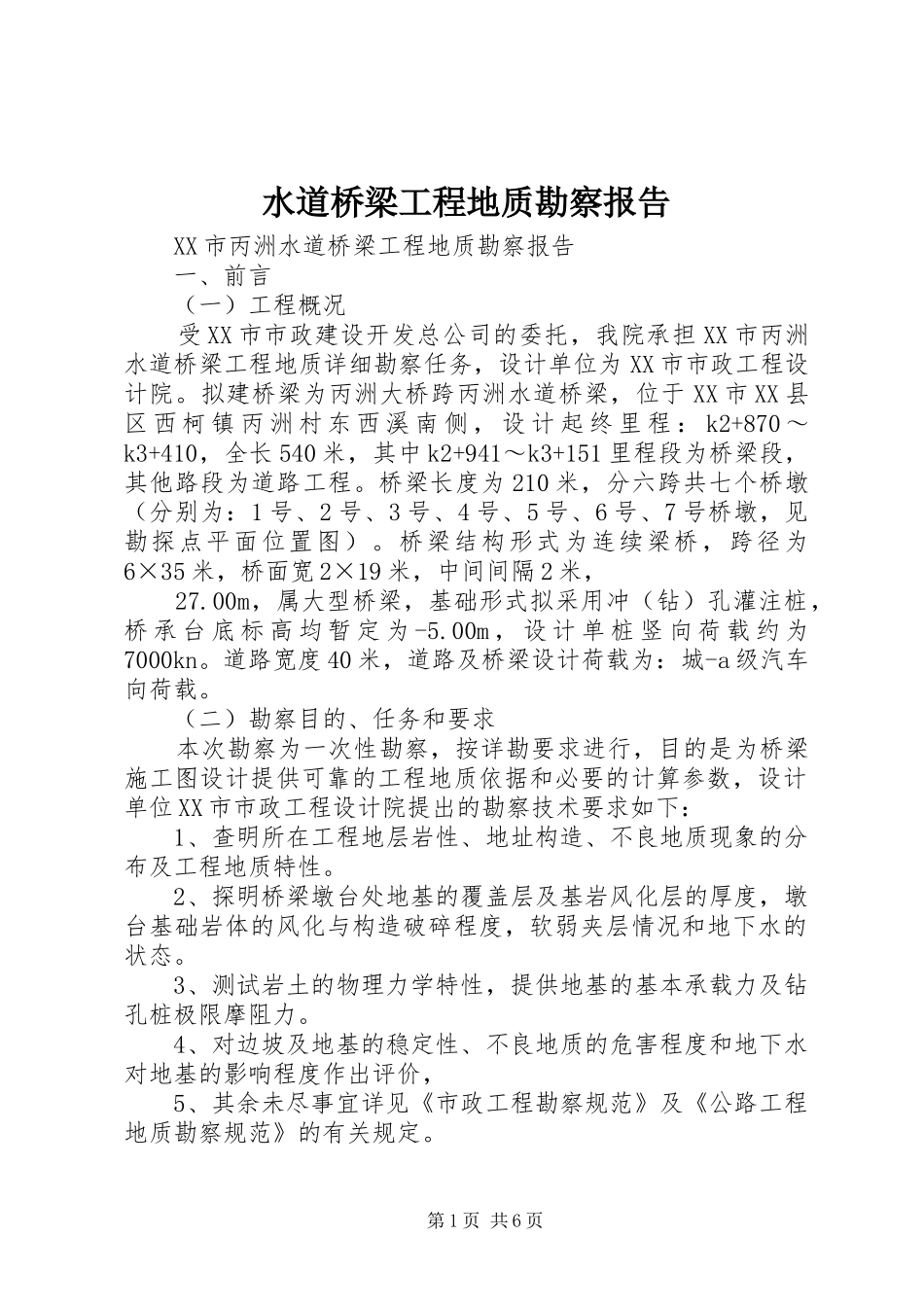

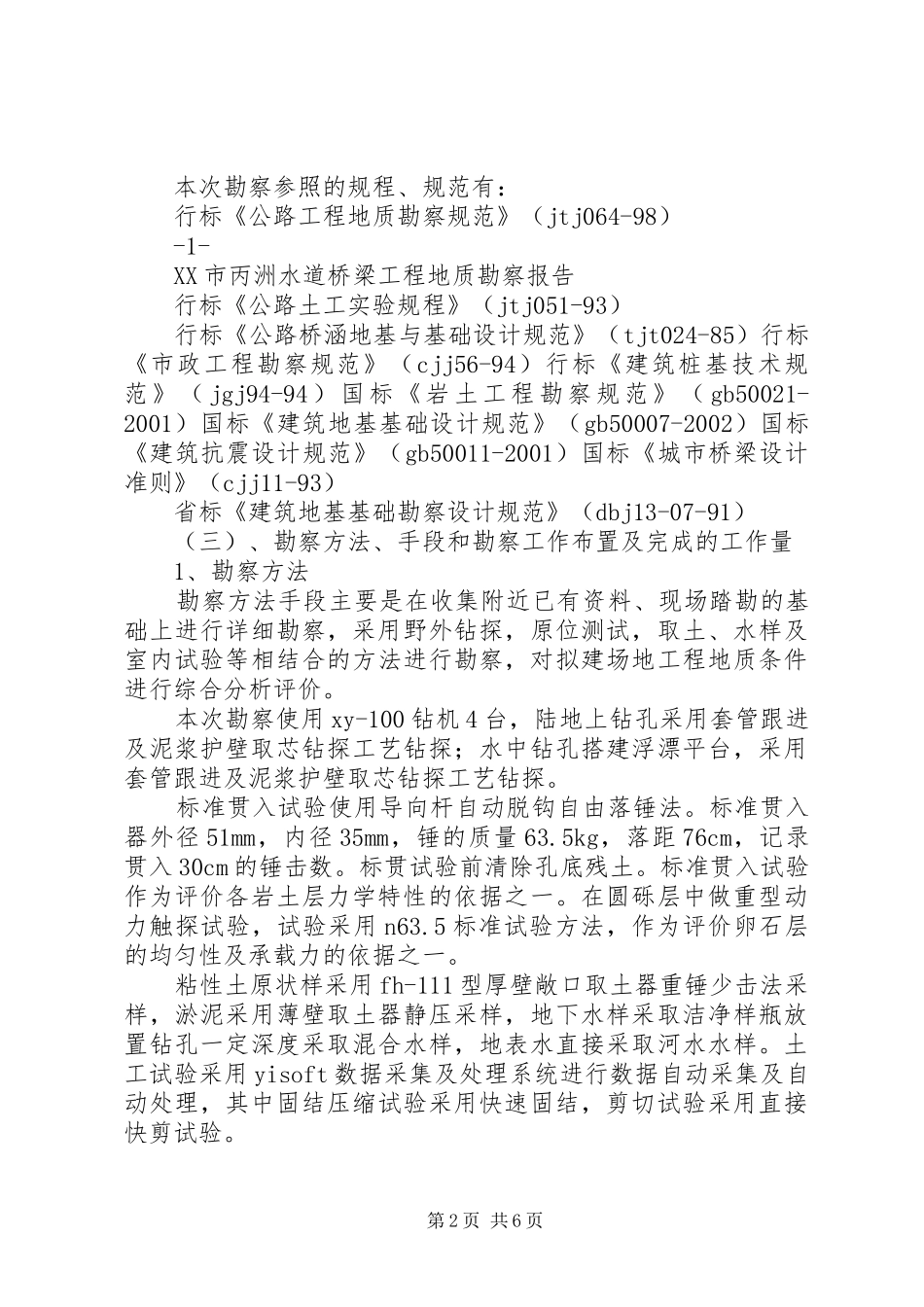

水道桥梁工程地质勘察报告XX市丙洲水道桥梁工程地质勘察报告一、前言(一)工程概况受XX市市政建设开发总公司的委托,我院承担XX市丙洲水道桥梁工程地质详细勘察任务,设计单位为XX市市政工程设计院。拟建桥梁为丙洲大桥跨丙洲水道桥梁,位于XX市XX县区西柯镇丙洲村东西溪南侧,设计起终里程:k2+870~k3+410,全长540米,其中k2+941~k3+151里程段为桥梁段,其他路段为道路工程。桥梁长度为210米,分六跨共七个桥墩(分别为:1号、2号、3号、4号、5号、6号、7号桥墩,见勘探点平面位置图)。桥梁结构形式为连续梁桥,跨径为6×35米,桥面宽2×19米,中间间隔2米,27.00m,属大型桥梁,基础形式拟采用冲(钻)孔灌注桩,桥承台底标高均暂定为-5.00m,设计单桩竖向荷载约为7000kn。道路宽度40米,道路及桥梁设计荷载为:城-a级汽车向荷载。(二)勘察目的、任务和要求本次勘察为一次性勘察,按详勘要求进行,目的是为桥梁施工图设计提供可靠的工程地质依据和必要的计算参数,设计单位XX市市政工程设计院提出的勘察技术要求如下:1、查明所在工程地层岩性、地址构造、不良地质现象的分布及工程地质特性。2、探明桥梁墩台处地基的覆盖层及基岩风化层的厚度,墩台基础岩体的风化与构造破碎程度,软弱夹层情况和地下水的状态。3、测试岩土的物理力学特性,提供地基的基本承载力及钻孔桩极限摩阻力。4、对边坡及地基的稳定性、不良地质的危害程度和地下水对地基的影响程度作出评价,5、其余未尽事宜详见《市政工程勘察规范》及《公路工程地质勘察规范》的有关规定。第1页共6页本次勘察参照的规程、规范有:行标《公路工程地质勘察规范》(jtj064-98)-1-XX市丙洲水道桥梁工程地质勘察报告行标《公路土工实验规程》(jtj051-93)行标《公路桥涵地基与基础设计规范》(tjt024-85)行标《市政工程勘察规范》(cjj56-94)行标《建筑桩基技术规范》(jgj94-94)国标《岩土工程勘察规范》(gb50021-2001)国标《建筑地基基础设计规范》(gb50007-2002)国标《建筑抗震设计规范》(gb50011-2001)国标《城市桥梁设计准则》(cjj11-93)省标《建筑地基基础勘察设计规范》(dbj13-07-91)(三)、勘察方法、手段和勘察工作布置及完成的工作量1、勘察方法勘察方法手段主要是在收集附近已有资料、现场踏勘的基础上进行详细勘察,采用野外钻探,原位测试,取土、水样及室内试验等相结合的方法进行勘察,对拟建场地工程地质条件进行综合分析评价。本次勘察使用xy-100钻机4台,陆地上钻孔采用套管跟进及泥浆护壁取芯钻探工艺钻探;水中钻孔搭建浮漂平台,采用套管跟进及泥浆护壁取芯钻探工艺钻探。标准贯入试验使用导向杆自动脱钩自由落锤法。标准贯入器外径51mm,内径35mm,锤的质量63.5kg,落距76cm,记录贯入30cm的锤击数。标贯试验前清除孔底残土。标准贯入试验作为评价各岩土层力学特性的依据之一。在圆砾层中做重型动力触探试验,试验采用n63.5标准试验方法,作为评价卵石层的均匀性及承载力的依据之一。粘性土原状样采用fh-111型厚壁敞口取土器重锤少击法采样,淤泥采用薄壁取土器静压采样,地下水样采取洁净样瓶放置钻孔一定深度采取混合水样,地表水直接采取河水水样。土工试验采用yisoft数据采集及处理系统进行数据自动采集及自动处理,其中固结压缩试验采用快速固结,剪切试验采用直接快剪试验。第2页共6页-2-XX市丙洲水道桥梁工程地质勘察报告取芯、取样、测试及编录均按有关规程要求进行。2、勘察工作布置拟建道路、桥梁由设计布置钻探孔共38个,除zk37号钻孔在水塘间的塘埂上外,其他钻孔均为水上钻孔。其中桥梁钻孔为zk06~zk22号钻孔,桥梁钻孔均为技术孔,孔深进入微风化岩4~6米或钻孔深度不少于50米;道路钻孔的单号孔为技术孔,双号孔为一般性钻孔,孔深为15m。桥梁孔距为8.16~18.10m,孔深为23.60~50.00m,道路孔距为30.00~50.00m,孔深为8.00~18.95m。根据钻孔平面布置图及已知点ai1997(x=2728309.567,y=467487.048)、ai1998(x=2728591.584,y=467348.319)桩点,用全站仪nikon531e测量放孔。高程以ai1998(h=6.363m)点进行引测获得。测量所用坐标系为92厦门坐标系,高...
