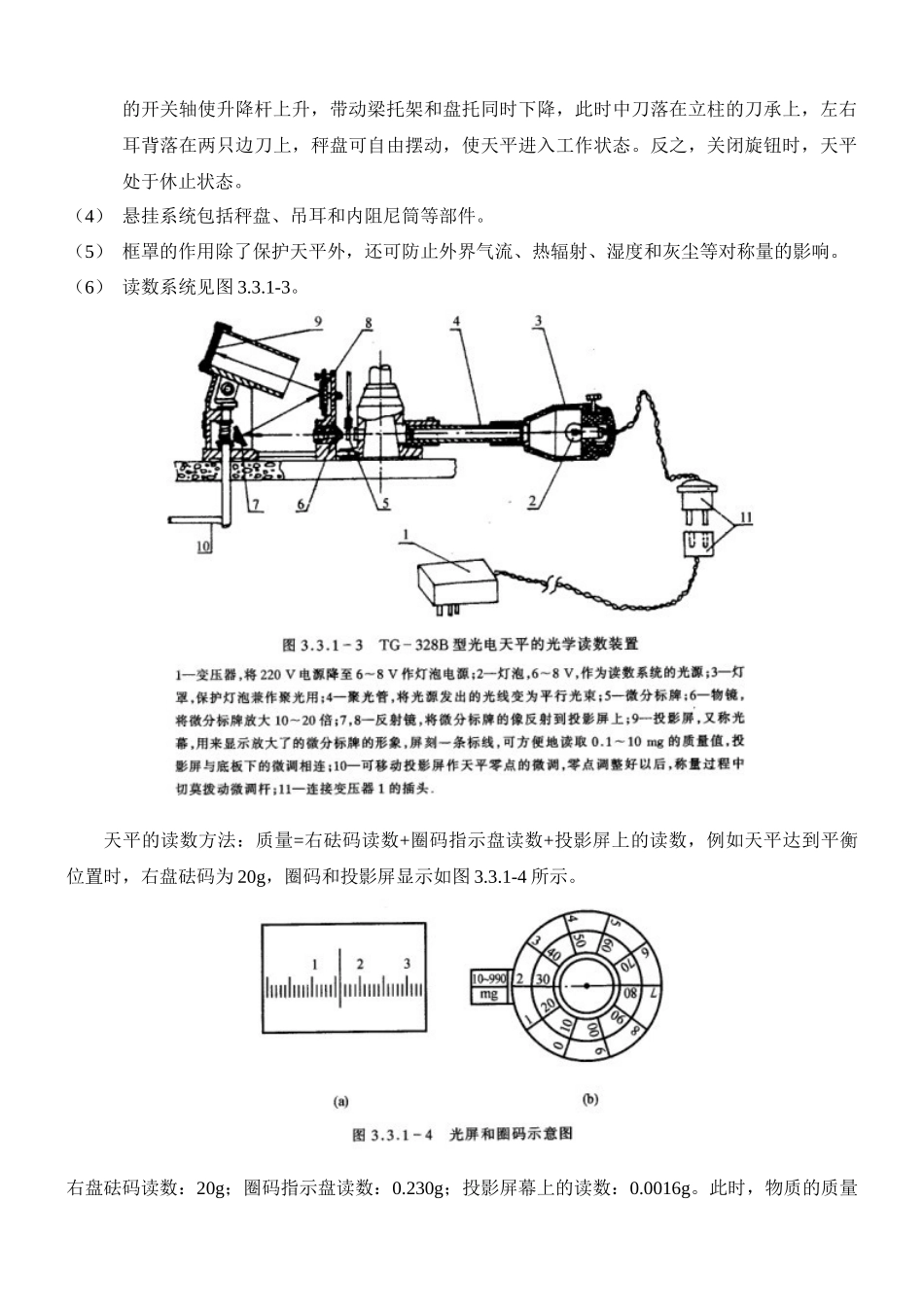

3.3.1用天平测量质量（本文内容选自高等教育出版社《大学物理实验》）天平是一种测量物体引力质量的仪器，其种类繁多，应用广泛，不仅在物理、化学、生物、材料等众多学科的实验中发挥重要的作用，而且作为计量工具，在工农业生产、市场经济和技术部门也发挥了巨大的作用。天平的分类有各种方法，如按天平结构分类，按天平精度分类，按用途或称量范围分类等。这里仅介绍按天平结构分类的方法，见图3.3.1-1，其他分类方法参阅计量手册和有关书籍。除常规天平外，通过对天平附加某些特殊装置或对天平结构进行改造，可使之成为专用天平。例如真空天平、温差天平、测量物质的磁天平、测气压的压力天平，测气体密度的气体密度天平等，了解和熟习各种天平的结构和特点，有利于开阔眼界，激发思维，为今后选用和设计仪器打下基础。本实验要求学生了解天平的类型及结构特征，掌握用天平精确称量物体质量的基本方法，学会测定物质密度的基本方法，学会消除天平不等臂误差的方法和间接测量的数据处理方法。实验原理1．天平的结构和测量原理现以我国目前广泛使用的TG-328B型光电天平为例，其结构如图3.3.1-2所示。它由横梁、立柱、制动系统、悬挂系统、框罩、读数系统等构成。（1）横梁是“天平的心脏”，天平通过它的杠杆作用实现称量，因此横梁的设计、用料、加工都直接影响它的精度和计量性能。材料一般采用铝或铜合金，高精度天平则采用非磁性的不锈钢或膨胀系数很小的钛合金。（2）立柱是“天平的脊梁”，作为支撑横梁的骨架。它是一空心金属柱，垂直地固定在底板上，柱内有制动器升降杆，可带动梁托架和托盘翼板上下运动。（3）制动系统是控制天平工作和制止横梁及悬挂系统摆动的装置，包括开关旋钮（17）、开关轴（底板下）、升降杆（立柱内）、盘托翼（底板下）等部件。旋转开关时，与旋钮相连的开关轴使升降杆上升，带动梁托架和盘托同时下降，此时中刀落在立柱的刀承上，左右耳背落在两只边刀上，秤盘可自由摆动，使天平进入工作状态。反之，关闭旋钮时，天平处于休止状态。（4）悬挂系统包括秤盘、吊耳和内阻尼筒等部件。（5）框罩的作用除了保护天平外，还可防止外界气流、热辐射、湿度和灰尘等对称量的影响。（6）读数系统见图3.3.1-3。天平的读数方法：质量=右砝码读数+圈码指示盘读数+投影屏上的读数，例如天平达到平衡位置时，右盘砝码为20g，圈码和投影屏显示如图3.3.1-4所示。右盘砝码读数：20g；圈码指示盘读数：0.230g；投影屏幕上的读数：0.0016g。此时，物质的质量是：20g+0.230g+0.0016g=20.2316g。2．天平的精密称衡方法（1）交换称衡法（亦称复称法）为了观察和消除可能存在的天平不等臂误差（指这种不等臂误差很小时，否则就要作结构调整了），常用的方法就是交换称衡法，即先将被测物体放在左盘，砝码放在右盘，称出质量m左，然后将被测物体放在右盘，砝码放在左盘，称出质量m右，观察m左和m右的差异值Δm，以此判断不等臂误差的情况。若Δm较小，在天平和砝码的允许误差范围内，重复多次测量，可以近似用公式（1）求出待测物体的质量m，消除天平的不等臂误差m=12(m左+m右)（1）交换称衡法适用于各种等臂天平，是物体质量精密测量和砝码检验的基本方法之一，并可对横梁不等臂性误差进行计算和修正。（2）替换法直接替换法适用于等臂和不等臂天平，将标准砝码B置于右盘上，而把与待测务质量相同（同名义质量）的平衡重物T放在左盘，使天平达到平衡，重复数次，记下平衡点位置LB（或记下此时的称量值）。取出标准砝码（或取出同样质量的平衡重物），换上待测物体A，若天平的平衡状态被破坏，则在比较盘中添加或减少标准小砝码b，使天平重新达到平衡，重复数次，记下新的平衡点位置LA（或记下此时的称量值），待测物体的质量由式（2）给出mA=mB±(LA−LB)S±mb（2）S为最小分度值，mb为添加或减少的标准小砝码，第二项由替换前后指针偏转方向所定，第三项与在比较盘中是添加还是减少标准小砝码有关。[例]有一待测物A约为100g，试用替换法测定其质量。解：测量数据如表3.3.1-1所示，由式（2）可求出待测物A的质量为：mA=100.007g+[6.7−(−0.1)]×0.0001g+0g=100.00768...
