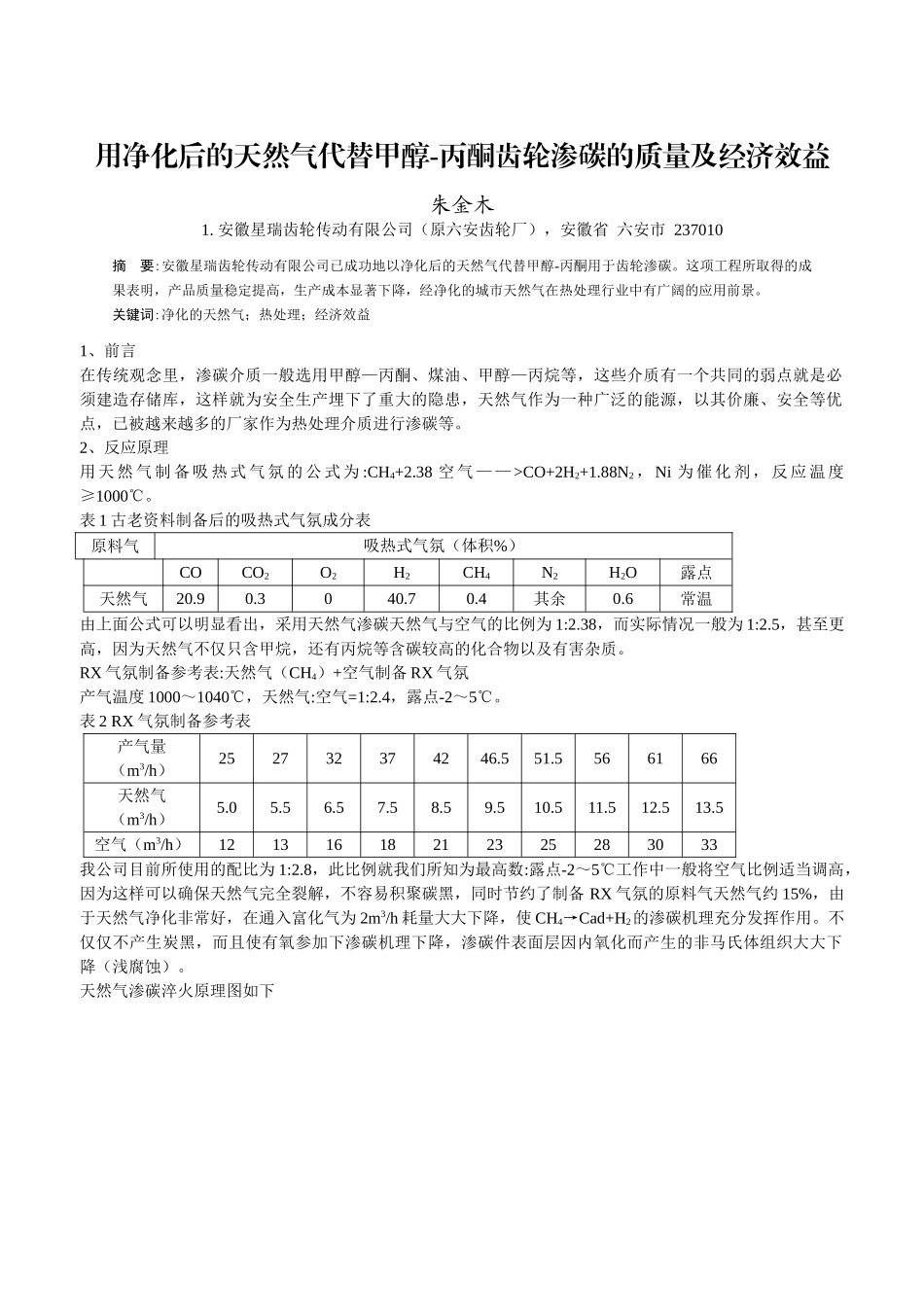

用净化后的天然气代替甲醇-丙酮齿轮渗碳的质量及经济效益朱金木1.安徽星瑞齿轮传动有限公司（原六安齿轮厂），安徽省六安市237010摘要:安徽星瑞齿轮传动有限公司已成功地以净化后的天然气代替甲醇-丙酮用于齿轮渗碳。这项工程所取得的成果表明，产品质量稳定提高，生产成本显著下降，经净化的城市天然气在热处理行业中有广阔的应用前景。关键词:净化的天然气；热处理；经济效益1、前言在传统观念里，渗碳介质一般选用甲醇—丙酮、煤油、甲醇—丙烷等，这些介质有一个共同的弱点就是必须建造存储库，这样就为安全生产埋下了重大的隐患，天然气作为一种广泛的能源，以其价廉、安全等优点，已被越来越多的厂家作为热处理介质进行渗碳等。2、反应原理用天然气制备吸热式气氛的公式为:CH4+2.38空气——>CO+2H2+1.88N2，Ni为催化剂，反应温度≥1000℃。表1古老资料制备后的吸热式气氛成分表原料气吸热式气氛（体积%）COCO2O2H2CH4N2H2O露点天然气20.90.3040.70.4其余0.6常温由上面公式可以明显看出，采用天然气渗碳天然气与空气的比例为1:2.38，而实际情况一般为1:2.5，甚至更高，因为天然气不仅只含甲烷，还有丙烷等含碳较高的化合物以及有害杂质。RX气氛制备参考表:天然气（CH4）+空气制备RX气氛产气温度1000～1040℃，天然气:空气=1:2.4，露点-2～5℃。表2RX气氛制备参考表产气量（m3/h）252732374246.551.5566166天然气（m3/h）5.05.56.57.58.59.510.511.512.513.5空气（m3/h）12131618212325283033我公司目前所使用的配比为1:2.8，此比例就我们所知为最高数:露点-2～5℃工作中一般将空气比例适当调高，因为这样可以确保天然气完全裂解，不容易积聚碳黑，同时节约了制备RX气氛的原料气天然气约15%，由于天然气净化非常好，在通入富化气为2m3/h耗量大大下降，使CH4→Cad+H2的渗碳机理充分发挥作用。不仅仅不产生炭黑，而且使有氧参加下渗碳机理下降，渗碳件表面层因内氧化而产生的非马氏体组织大大下降（浅腐蚀）。天然气渗碳淬火原理图如下图1使用甲醇—丙酮渗碳原理为：介质名称化学式作用反应甲醇CH3OH作为载气，起稀释作用，裂解（代替吸热式气氛）碳势0.45左右CH3OH→C+O+2H2丙酮C3H6O作为富化气，起渗碳作用C3H6O→3C+O+3H23、使用天然气进行热处理的优势下面以甲醇—丙酮为例，来比较一下天然气的优势。3.1、运输、购买及输送方便甲醇、丙酮为液体，运输不便，且成本较大，而天然气用城市管道输送，非常方便。丙酮是制造毒品的原料之一，属严管化工产品，及其难购，而天然气家家户户都会用到。将甲醇、丙酮输送进设备，必须先用泵泵到一定的高度或者使用一定压力的气体输送，而天然气只需经过适当地减压，便可直接输送进设备。3.2、管理简便使用甲醇、丙酮必须建造通风良好的介质房，而建造介质房就会存在安全隐患，给安全工作带来麻烦；使用天然气便避免了建造介质房的麻烦，且建造成本低廉，即使万一地面发生火情，管路电磁阀自动切断，不会出现火灾。3.3、产品质量提高甲醇、丙酮为液态介质，滴入设备后，有一个气化→分解的过程，甲醇内还有很多水、有机硫、无机硫使得介质管道容易积聚碳黑，据可靠信息:有些厂订购了甲醇净化设备使质量稳定提高，从而使得工件表面光洁；天然气属气态介质，进入设备后无需气化过程，直接分解成无氧参加的活性碳和氢气等，不易结碳，工件表面干净；渗碳件表面层非马氏体组织大大下降，一般在有效硬化深0.8～1.2时，齿节部位5μm左右（浅腐蚀），表面层硬度（HV1转换）HRC61以上。见图2-43.4、生产成本降低下表是爱协林单推连续炉正常投入生产后所消耗的天然气记录：日期当前储量/m3总消耗量/m3每小时消耗量（m3/h）1#表2#表2009.6.11041402009.6.244847.33335.2804.82.52009.7.74184.33237.0761.62.5天然气市场价按3.0元/m3算，则爱协林连续炉介质使用成本为3.0元/m3×2.5m3/h=7.5元/h下面再将老区Ipsen炉介质使用成本粗略估算一下。甲醇4000Kg/月×4.2元/Kg=16800元/月，丙酮1600Kg/月×14.6元/Kg=23360元/月，液化气800kg/月×5.5元/Kg=4400元/月，则Ipsen连续炉介质使用成本为（16800元/月+23360元/月+4400元/月）÷30天÷24h=61.89元/h...
