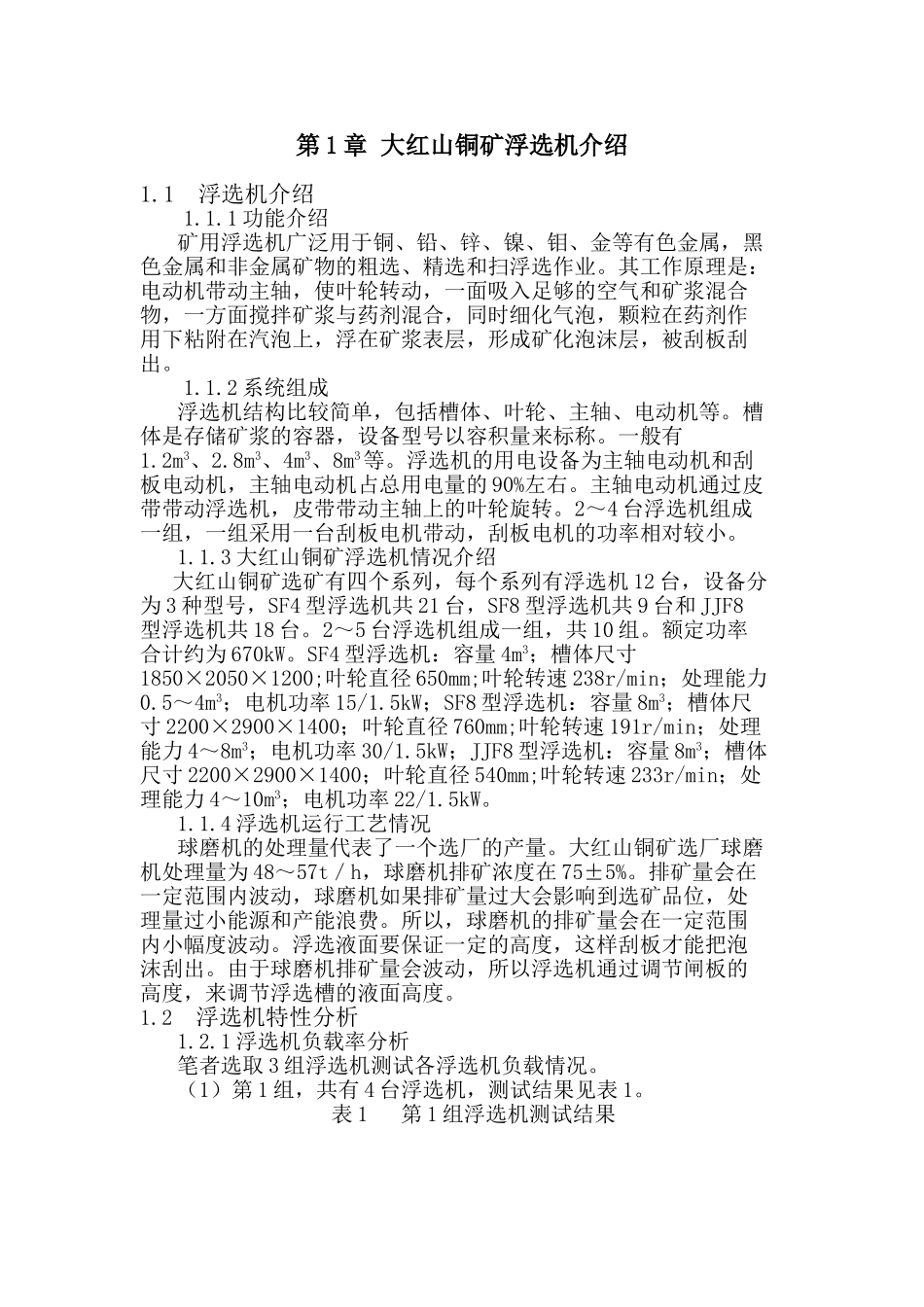

玉溪矿业大红山铜矿浮选机节能探讨玉溪大红山铜矿机电一体化大专班潘翔2010年10月【为了实现节能减排，响应国家号召，本文对云铜集团玉溪矿业有限公司大红山铜矿的浮选机进行调查，根据设备的具体工艺情况，分析比较各种可能的技术方案，确定了采用变频技术的最佳解决方案。通过对改造前后浮选机运行情况的对比分析，得出改造后电能消耗大幅度降低、提高了浮选工艺水平的结论。】摘要“节能减排”出自于我国“十一五”规划纲要。“十一五”期间单位国内生产总值能耗降低20％左右、主要污染物排放总量减少10％。这是贯彻落实科学发展观、构建社会主义和谐社会的重大举措；是建设资源节约型、环境友好型社会的必然选择；是推进经济结构调整，转变增长方式的必由之路；是维护中华民族长远利益的必然要求。矿山企业是耗能大户，很多设备陈旧落后。许多矿山企业都非常重视高耗能用电设备的节能技改工作。云铜集团玉溪矿业大红山铜矿的用电设备主要分为采矿部分和选矿部分，采矿用电设备包括通风风机、排水泵、提升机和空压机等；选矿部分用电设备主要是破碎机、传送带、球磨机、提升泵和浮选机等。针对风机、水泵、提升机和空压机，大红山铜矿都提出了切实可行的节能整改方案，但是针对浮选机却一直没有提出合理的节能方案。浮选机是大红山铜矿选厂的主要用电设备，数量多、功率大、24h全年不停的运转，为了实现节能减排，响应国家号召，本文对云铜集团玉溪矿业有限公司大红山铜矿的浮选机进行调查，根据设备的具体工艺情况，分析比较各种可能的技术方案，确定了采用变频技术的最佳解决方案。通过对改造前后浮选机运行情况的对比分析，得出改造后电能消耗大幅度降低、提高了浮选工艺水平的结论。关键词：大红山铜矿；浮选机；节能减排第1章大红山铜矿浮选机介绍1.1浮选机介绍1.1.1功能介绍矿用浮选机广泛用于铜、铅、锌、镍、钼、金等有色金属，黑色金属和非金属矿物的粗选、精选和扫浮选作业。其工作原理是：电动机带动主轴，使叶轮转动，一面吸入足够的空气和矿浆混合物，一方面搅拌矿浆与药剂混合，同时细化气泡，颗粒在药剂作用下粘附在汽泡上，浮在矿浆表层，形成矿化泡沫层，被刮板刮出。1.1.2系统组成浮选机结构比较简单，包括槽体、叶轮、主轴、电动机等。槽体是存储矿浆的容器，设备型号以容积量来标称。一般有1.2m3、2.8m3、4m3、8m3等。浮选机的用电设备为主轴电动机和刮板电动机，主轴电动机占总用电量的90%左右。主轴电动机通过皮带带动浮选机，皮带带动主轴上的叶轮旋转。2～4台浮选机组成一组，一组采用一台刮板电机带动，刮板电机的功率相对较小。1.1.3大红山铜矿浮选机情况介绍大红山铜矿选矿有四个系列，每个系列有浮选机12台，设备分为3种型号，SF4型浮选机共21台，SF8型浮选机共9台和JJF8型浮选机共18台。2～5台浮选机组成一组，共10组。额定功率合计约为670kW。SF4型浮选机：容量4m3；槽体尺寸1850×2050×1200;叶轮直径650mm;叶轮转速238r/min；处理能力0.5～4m3；电机功率15/1.5kW；SF8型浮选机：容量8m3；槽体尺寸2200×2900×1400；叶轮直径760mm;叶轮转速191r/min；处理能力4～8m3；电机功率30/1.5kW；JJF8型浮选机：容量8m3；槽体尺寸2200×2900×1400；叶轮直径540mm;叶轮转速233r/min；处理能力4～10m3；电机功率22/1.5kW。1.1.4浮选机运行工艺情况球磨机的处理量代表了一个选厂的产量。大红山铜矿选厂球磨机处理量为48～57t／h，球磨机排矿浓度在75±5%。排矿量会在一定范围内波动，球磨机如果排矿量过大会影响到选矿品位，处理量过小能源和产能浪费。所以，球磨机的排矿量会在一定范围内小幅度波动。浮选液面要保证一定的高度，这样刮板才能把泡沫刮出。由于球磨机排矿量会波动，所以浮选机通过调节闸板的高度，来调节浮选槽的液面高度。1.2浮选机特性分析1.2.1浮选机负载率分析笔者选取3组浮选机测试各浮选机负载情况。（1）第1组，共有4台浮选机，测试结果见表1。表1第1组浮选机测试结果（2）第2组，共有4台浮选机，测试结果见表2。表2第2组浮选机测试结果（3）第3组，共有3台浮选机，测试结果见表3。表3第3组浮选机测试结果由表1～表3可以看出，每组...
