液压与气压传动实验指导书VIP免费

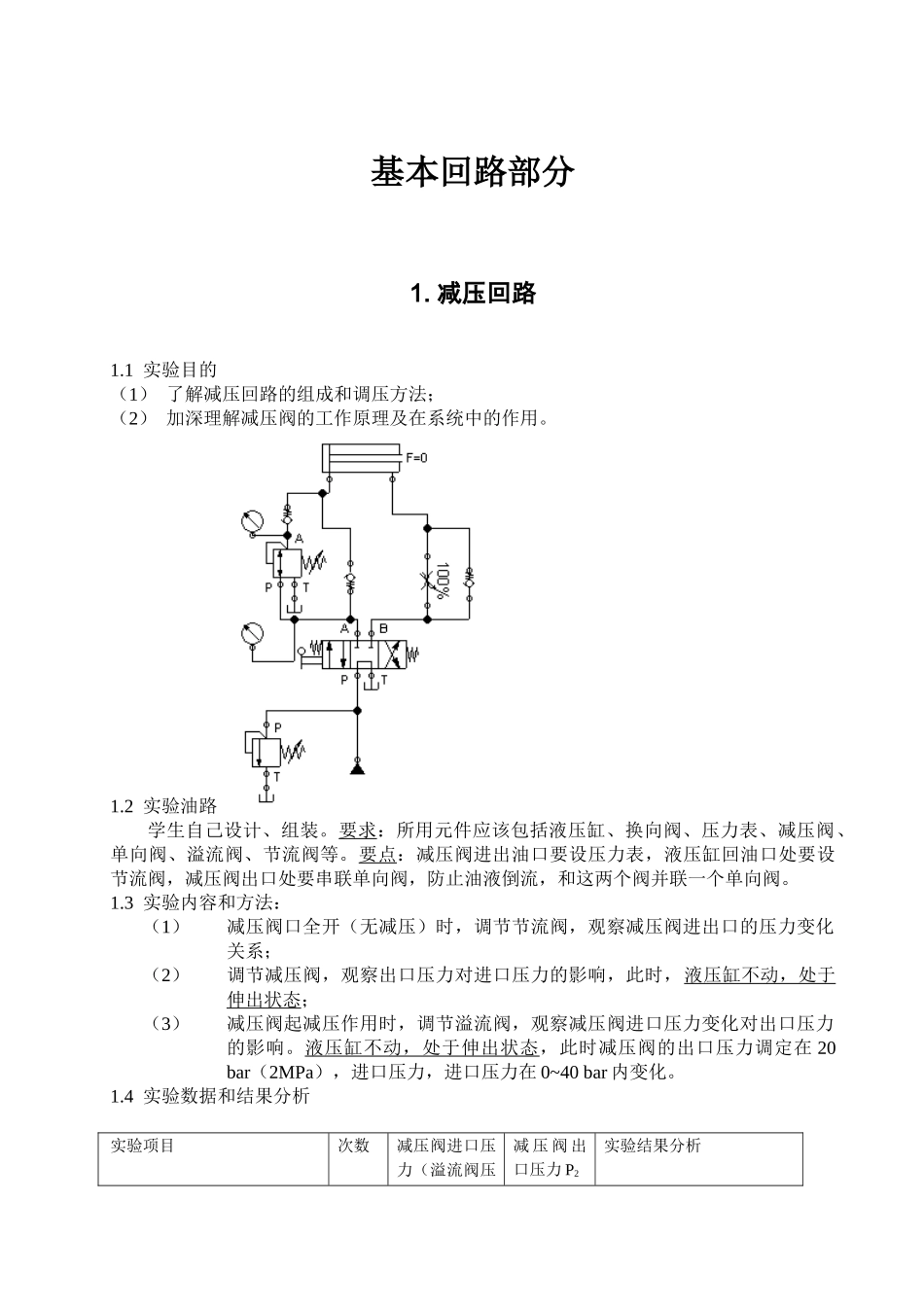

液压传动实验指导书北京林业大学工学院2004年液压传动实验指导书..........................................................................................................................................1基本回路部分......................................................................................................................................................31.减压回路..................................................................................................................................................32.顺序动作回路(压力控制、行程控制)....................................................................................................43.速度换接回路..........................................................................................................................................54.平衡回路..................................................................................................................................................55.节流调速回路性能实验..........................................................................................................................6液压元件性能部分............................................................................................................................................116.溢流阀静、动态性能实验.....................................................................................................................11综合性实验部分................................................................................................................................................15基本回路部分1.减压回路1.1实验目的（1）了解减压回路的组成和调压方法；（2）加深理解减压阀的工作原理及在系统中的作用。1.2实验油路学生自己设计、组装。要求：所用元件应该包括液压缸、换向阀、压力表、减压阀、单向阀、溢流阀、节流阀等。要点：减压阀进出油口要设压力表，液压缸回油口处要设节流阀，减压阀出口处要串联单向阀，防止油液倒流，和这两个阀并联一个单向阀。1.3实验内容和方法：（1）减压阀口全开（无减压）时，调节节流阀，观察减压阀进出口的压力变化关系；（2）调节减压阀，观察出口压力对进口压力的影响，此时，液压缸不动，处于伸出状态；（3）减压阀起减压作用时，调节溢流阀，观察减压阀进口压力变化对出口压力的影响。液压缸不动，处于伸出状态，此时减压阀的出口压力调定在20bar（2MPa），进口压力，进口压力在0~40bar内变化。1.4实验数据和结果分析实验项目次数减压阀进口压力（溢流阀压减压阀出口压力P2实验结果分析力）P1减压阀口全开（无减压）时，调节节流阀，观察减压阀进出口的压力变化关系（缸运动）123调节减压阀，观察出口压力对进口压力的影响（缸不动，处于伸出状态）123减压阀起减压作用时，调节溢流阀，观察减压阀进口压力变化对出口压力的影响（缸不动，处于伸出状态）1P2调定压力P1234561.52.顺序动作回路(压力控制、行程控制)2.1实验目的了解压力控制和形成控制实现顺序动作的回路组成，特点及调整方法。2.2实验油路学生自己设计、组装。要求：所用元件应该包括两个液压缸或一个液压缸、一个马达、换向阀、压力表、顺序阀、二位二通阀、单向阀、溢流阀等。要点：顺序阀调定的压力要比溢流阀的压力低。2.3实验方法按设计的液压原理图组装，扳动换向阀手柄，观察顺序动作现象。453.速度换接回路3.1实验目的了解速度换接回路的组成，特点，学会简单的控制电路的设计及布线。3.2实验油路、电路学生自己设计、组装。要求：根据所提供的液压油路设计控制电路。先组装好油路，然后再连接控制电路。3.3实验方法本实验所涉及的速度换接回路分为手控、电控两种。按设计的液压原理图组装，电控回路按动S1、S2按钮、手控回路搬动手柄，观察速度换接现象。4....
