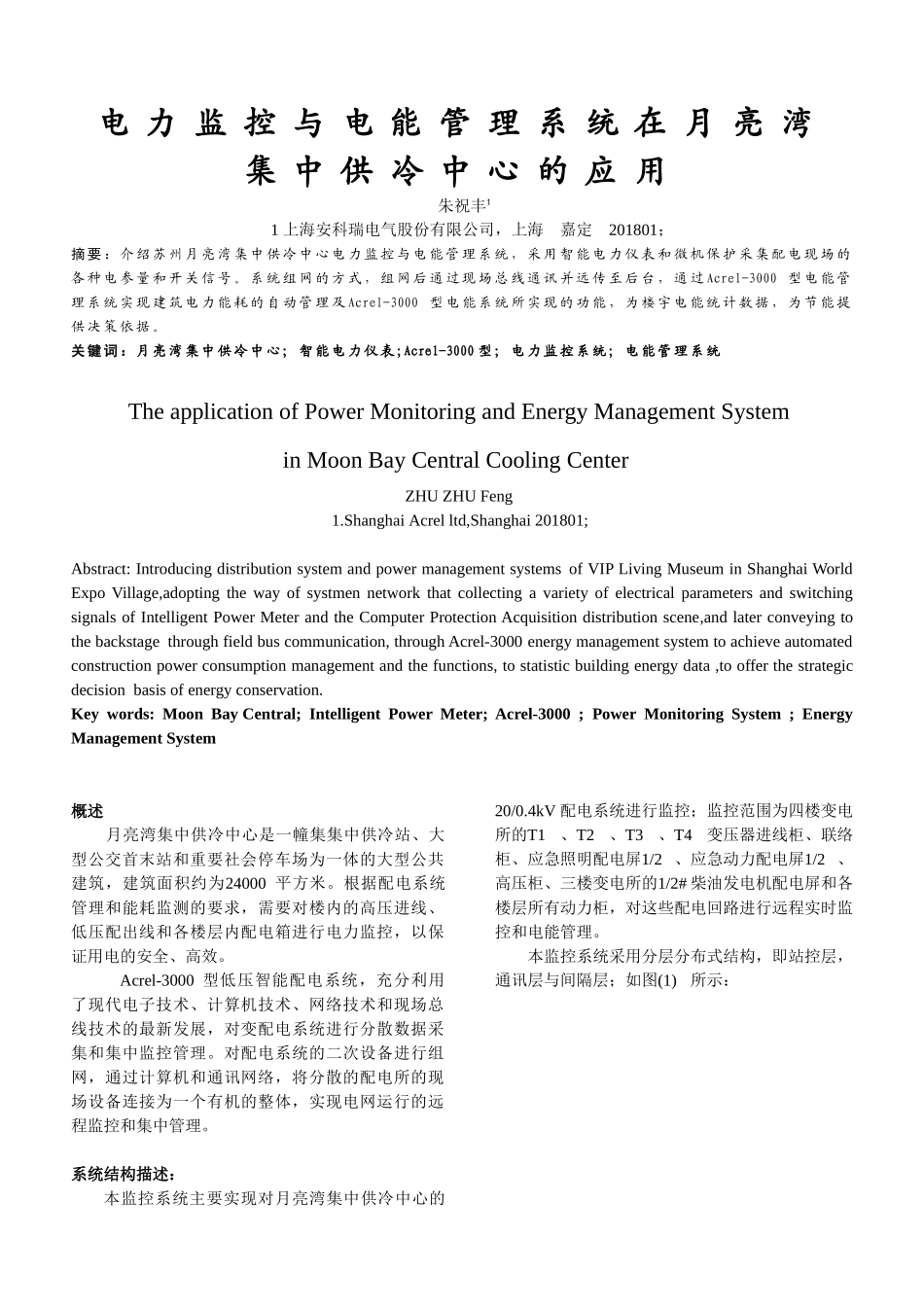

电力监控与电能管理系统在月亮湾集中供冷中心的应用朱祝丰11上海安科瑞电气股份有限公司，上海嘉定201801；摘要：介绍苏州月亮湾集中供冷中心电力监控与电能管理系统，采用智能电力仪表和微机保护采集配电现场的各种电参量和开关信号。系统组网的方式，组网后通过现场总线通讯并远传至后台，通过Acrel-3000型电能管理系统实现建筑电力能耗的自动管理及Acrel-3000型电能系统所实现的功能，为楼宇电能统计数据，为节能提供决策依据。关键词：月亮湾集中供冷中心;智能电力仪表;Acrel-3000型;电力监控系统;电能管理系统TheapplicationofPowerMonitoringandEnergyManagementSysteminMoonBayCentralCoolingCenterZHUZHUFeng1.ShanghaiAcrelltd,Shanghai201801;Abstract:IntroducingdistributionsystemandpowermanagementsystemsofVIPLivingMuseuminShanghaiWorldExpoVillage,adoptingthewayofsystmennetworkthatcollectingavarietyofelectricalparametersandswitchingsignalsofIntelligentPowerMeterandtheComputerProtectionAcquisitiondistributionscene,andlaterconveyingtothebackstagethroughfieldbuscommunication,throughAcrel-3000energymanagementsystemtoachieveautomatedconstructionpowerconsumptionmanagementandthefunctions,tostatisticbuildingenergydata,toofferthestrategicdecisionbasisofenergyconservation.Keywords:MoonBayCentral;IntelligentPowerMeter;Acrel-3000;PowerMonitoringSystem;EnergyManagementSystem概述月亮湾集中供冷中心是一幢集集中供冷站、大型公交首末站和重要社会停车场为一体的大型公共建筑，建筑面积约为24000平方米。根据配电系统管理和能耗监测的要求，需要对楼内的高压进线、低压配出线和各楼层内配电箱进行电力监控，以保证用电的安全、高效。Acrel-3000型低压智能配电系统，充分利用了现代电子技术、计算机技术、网络技术和现场总线技术的最新发展，对变配电系统进行分散数据采集和集中监控管理。对配电系统的二次设备进行组网，通过计算机和通讯网络，将分散的配电所的现场设备连接为一个有机的整体，实现电网运行的远程监控和集中管理。系统结构描述：本监控系统主要实现对月亮湾集中供冷中心的20/0.4kV配电系统进行监控；监控范围为四楼变电所的T1、T2、T3、T4变压器进线柜、联络柜、应急照明配电屏1/2、应急动力配电屏1/2、高压柜、三楼变电所的1/2#柴油发电机配电屏和各楼层所有动力柜，对这些配电回路进行远程实时监控和电能管理。本监控系统采用分层分布式结构，即站控层，通讯层与间隔层；如图(1)所示：图(1)间隔设备层主要为：多功能网络电力仪表、开关量、模拟量采集模块和智能断路器等。这些装置分别对应相应的一次设备安装在电气柜内，这些装置均采用RS485通讯接口，通过现场MODBUS总线组网通讯，实现数据现场采集。网络通讯层主要为：通讯服务器，其主要功能为把分散在现场采集装置集中采集，同时远传至站控层，完成现场层和站控层之间的数据交互。站控管理层：设有高性能工业计算机、显示器UPS电源、打印机、报警蜂鸣器等设备。监控系统安装在计算机上，集中采集显示现场设备运行状况，以人机交互的形式显示给用户。以上网络仪表均采用RS485接口和MODBUS-RTU通讯协议，RS485采用屏蔽线传输，一般都采用二根连线，接线简单方便；通讯接口是半双工通信即通信的双方都可以接收、发送数据但是在同一时刻只能发送或接收数据，数据最高传输速率为10Mbps。RS485接口是采用平衡驱动器和差分接收器的组合，抗噪声干扰能力增强，总线上允许连接多达32个设备，最大传输距离为1.2km。电力监控与电能管理系统主要功能2.1数据采集与处理数据采集是配电监控的基础，数据采集主要由底层多功能网络仪表采集完成，实现远程数据的本地实时显示。需要完成采集的信号包括：三相电压U、三相电流I、频率Hz、功率P、功率因数COSφ、电度Epi、远程设备运行状态等数据。数据处理主要是把按要求采集到的电参量实时准确的显示给用户，达到配电监控的自动化化和智能化要求，同时把采集到的数据存入数据库供用户查询。2.2人机交互系统提供简单、易用、...
