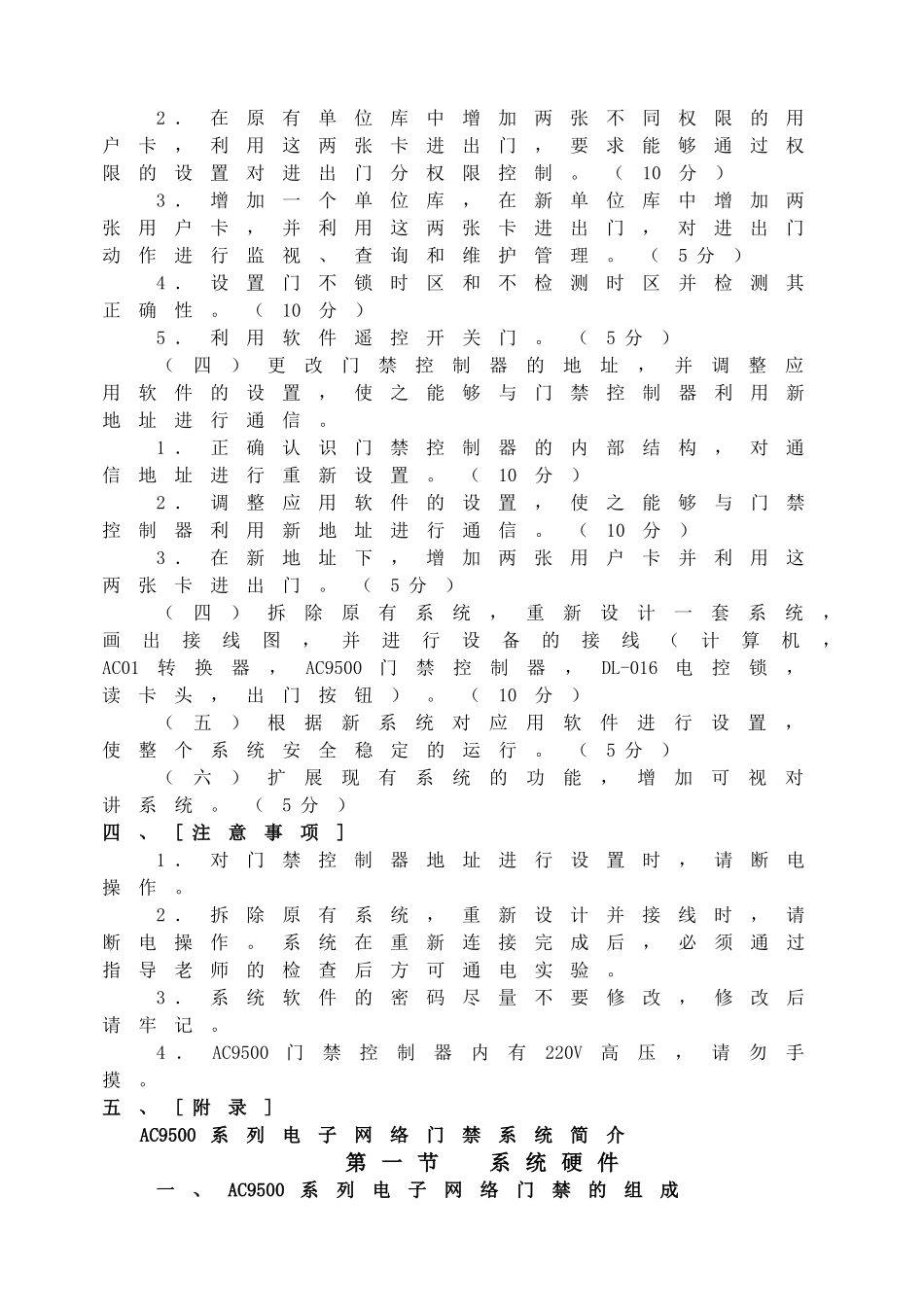

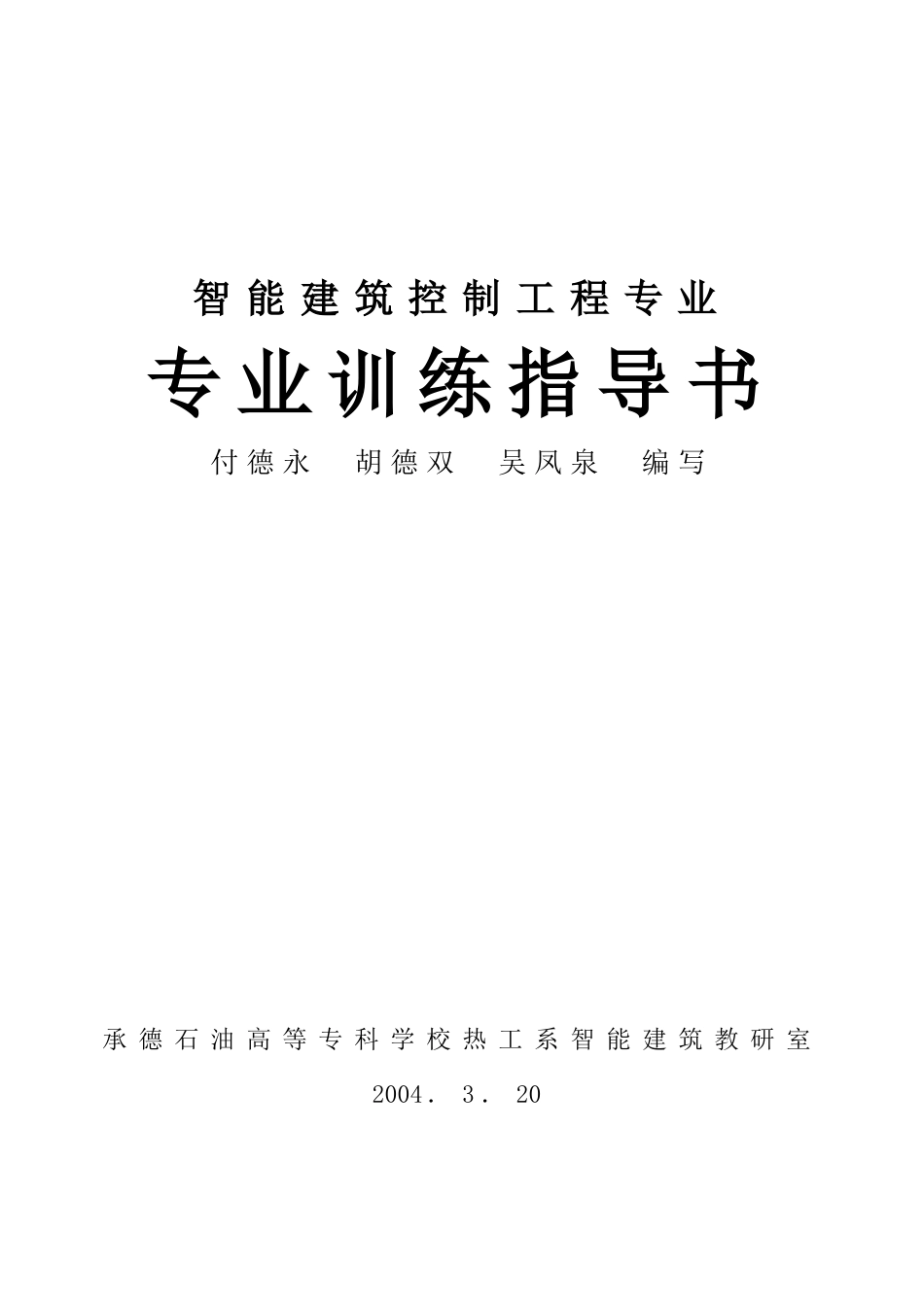

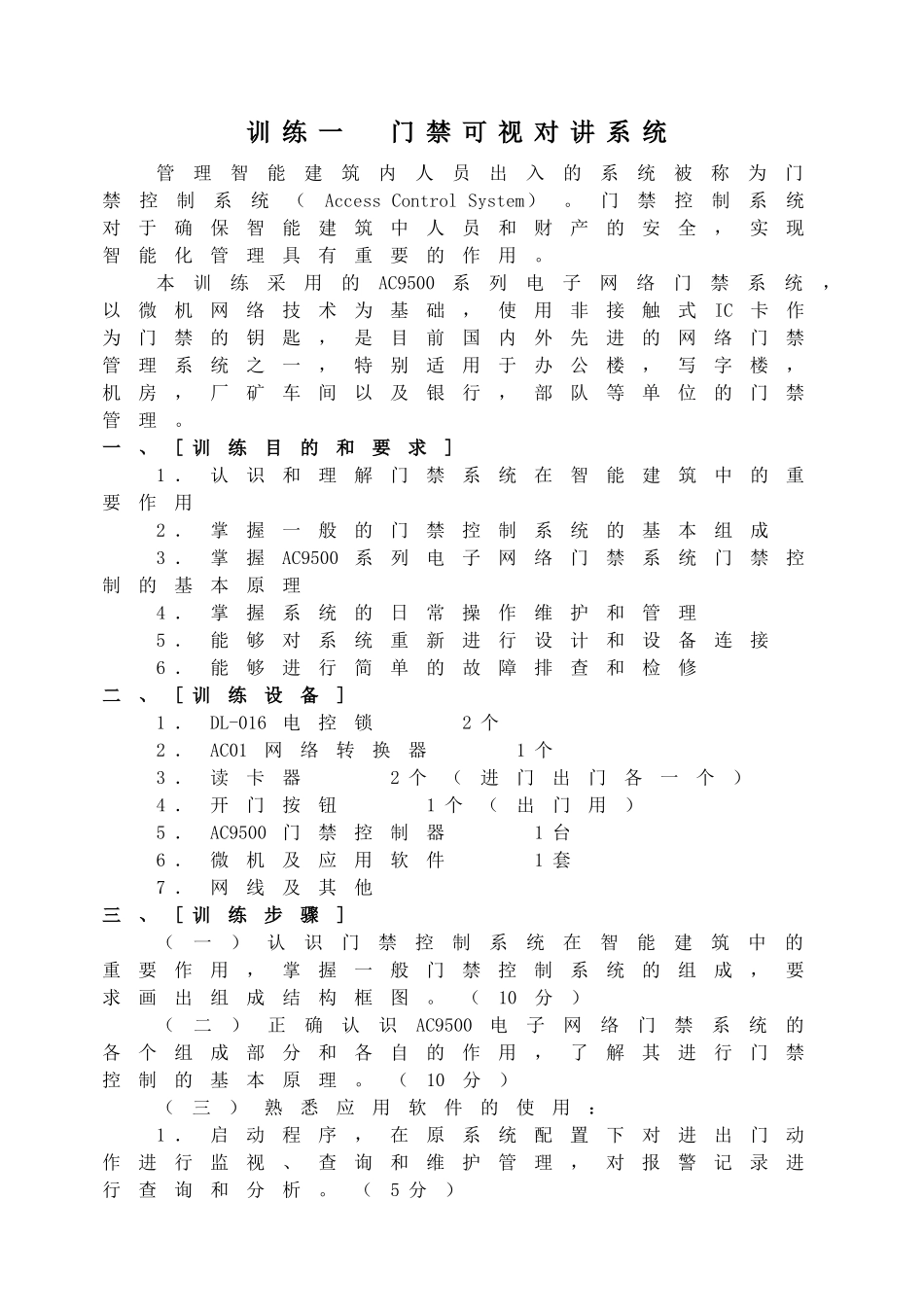

智能建筑控制工程专业专业训练指导书付德永胡德双吴凤泉编写承德石油高等专科学校热工系智能建筑教研室2004．3．20训练一门禁可视对讲系统管理智能建筑内人员出入的系统被称为门禁控制系统（AccessControlSystem）。门禁控制系统对于确保智能建筑中人员和财产的安全，实现智能化管理具有重要的作用。本训练采用的AC9500系列电子网络门禁系统，以微机网络技术为基础，使用非接触式IC卡作为门禁的钥匙，是目前国内外先进的网络门禁管理系统之一，特别适用于办公楼，写字楼，机房，厂矿车间以及银行，部队等单位的门禁管理。一、[训练目的和要求]1．认识和理解门禁系统在智能建筑中的重要作用2．掌握一般的门禁控制系统的基本组成3．掌握AC9500系列电子网络门禁系统门禁控制的基本原理4．掌握系统的日常操作维护和管理5．能够对系统重新进行设计和设备连接6．能够进行简单的故障排查和检修二、[训练设备]1．DL-016电控锁2个2．AC01网络转换器1个3．读卡器2个（进门出门各一个）4．开门按钮1个（出门用）5．AC9500门禁控制器1台6．微机及应用软件1套7．网线及其他三、[训练步骤]（一）认识门禁控制系统在智能建筑中的重要作用，掌握一般门禁控制系统的组成，要求画出组成结构框图。（10分）（二）正确认识AC9500电子网络门禁系统的各个组成部分和各自的作用，了解其进行门禁控制的基本原理。（10分）（三）熟悉应用软件的使用：1．启动程序，在原系统配置下对进出门动作进行监视、查询和维护管理，对报警记录进行查询和分析。（5分）2．在原有单位库中增加两张不同权限的用户卡，利用这两张卡进出门，要求能够通过权限的设置对进出门分权限控制。（10分）3．增加一个单位库，在新单位库中增加两张用户卡，并利用这两张卡进出门，对进出门动作进行监视、查询和维护管理。（5分）4．设置门不锁时区和不检测时区并检测其正确性。（10分）5．利用软件遥控开关门。（5分）（四）更改门禁控制器的地址，并调整应用软件的设置，使之能够与门禁控制器利用新地址进行通信。1．正确认识门禁控制器的内部结构，对通信地址进行重新设置。（10分）2．调整应用软件的设置，使之能够与门禁控制器利用新地址进行通信。（10分）3．在新地址下，增加两张用户卡并利用这两张卡进出门。（5分）（四）拆除原有系统，重新设计一套系统，画出接线图，并进行设备的接线（计算机，AC01转换器，AC9500门禁控制器，DL-016电控锁，读卡头，出门按钮）。（10分）（五）根据新系统对应用软件进行设置，使整个系统安全稳定的运行。（5分）（六）扩展现有系统的功能，增加可视对讲系统。（5分）四、[注意事项]1．对门禁控制器地址进行设置时，请断电操作。2．拆除原有系统，重新设计并接线时，请断电操作。系统在重新连接完成后，必须通过指导老师的检查后方可通电实验。3．系统软件的密码尽量不要修改，修改后请牢记。4．AC9500门禁控制器内有220V高压，请勿手摸。五、[附录]AC9500系列电子网络门禁系统简介第一节系统硬件一、AC9500系列电子网络门禁的组成AC9500电子网络门禁系统结构示意图如图1-1所示：图1-1AC9500电子网络门禁系统结构示意图AC9500系列电子网络门禁系统的基本组成：微机（含系统软件和应用软件）网络控制器（HSN2000型网络控制器或AC01网络转换器）网络警报器AC9500系列门禁控制器进门和出门读卡头出门按钮电控锁门上警报器AC9500系列电子网络门禁的最小配置：AC9500系列电子网络门禁控制器一个读卡头（用于进门）一个按钮（用于出门）一个电控锁一个HSN2000网络控制器（AC01网络转换器）一个微机一套二、AC9500系列电子网络门禁的功能、规格（一）功能：1．通信功能（1）使用RS-485网络，最多可连接1024个AC9500系列电子网络控制器。（2）通信距离1100米，可延长至2200米。微机记录人员进出、报警和设备工作情况。2．监视功能（1）在微机上可以查看网络中门禁的运行情况，如果出现门禁读卡头被破坏、门超过规定时间未关闭、门被非法打开、网络通信失败将在微机上显示并用声音报警，同时微机记录上述报警情况。（2）当微机停止运行时，如果系统采用HSN2000智能型网络控...
