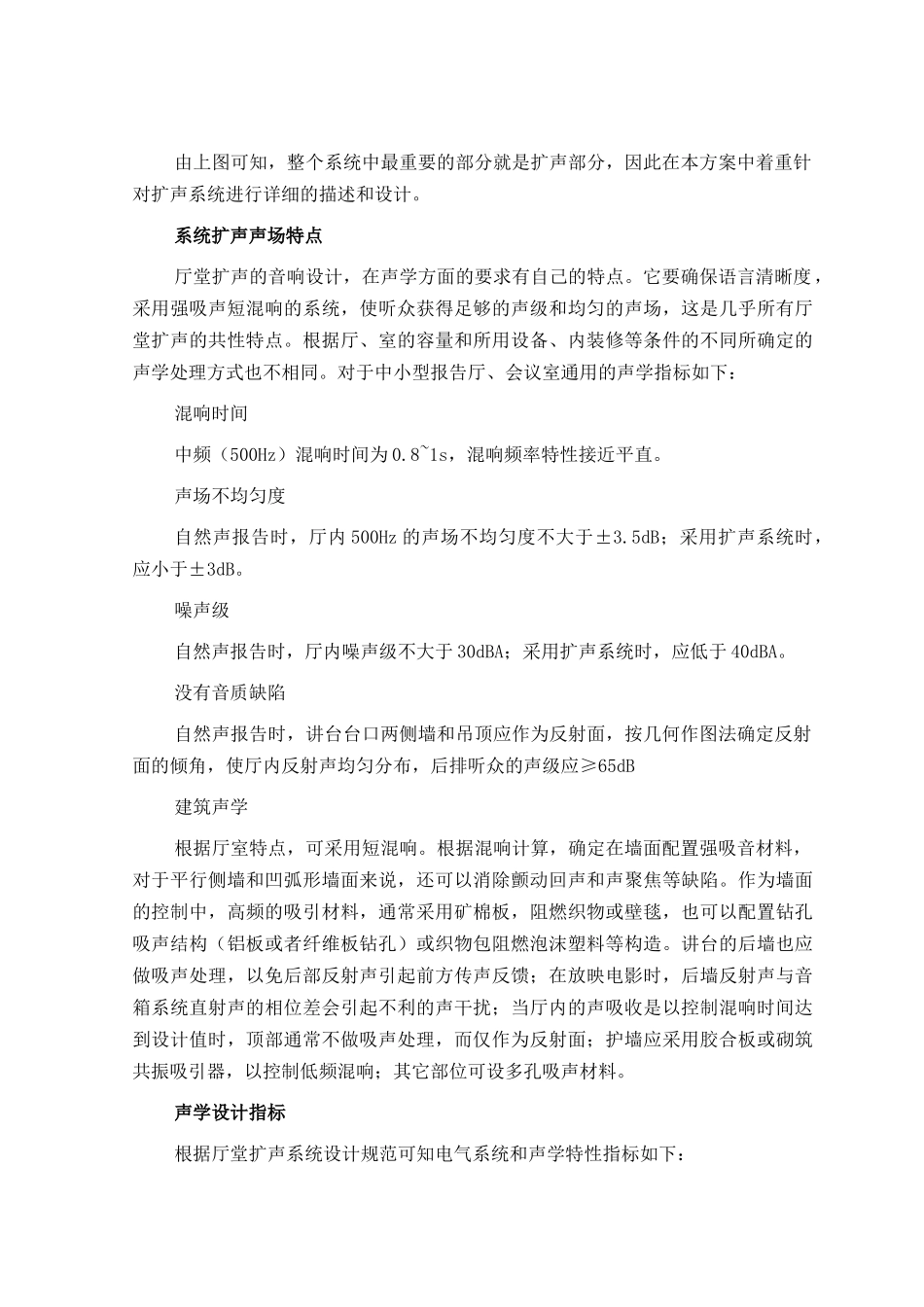

由上图可知，整个系统中最重要的部分就是扩声部分，因此在本方案中着重针对扩声系统进行详细的描述和设计。系统扩声声场特点厅堂扩声的音响设计，在声学方面的要求有自己的特点。它要确保语言清晰度，采用强吸声短混响的系统，使听众获得足够的声级和均匀的声场，这是几乎所有厅堂扩声的共性特点。根据厅、室的容量和所用设备、内装修等条件的不同所确定的声学处理方式也不相同。对于中小型报告厅、会议室通用的声学指标如下：混响时间中频（500Hz）混响时间为0.8~1s，混响频率特性接近平直。声场不均匀度自然声报告时，厅内500Hz的声场不均匀度不大于±3.5dB；采用扩声系统时，应小于±3dB。噪声级自然声报告时，厅内噪声级不大于30dBA；采用扩声系统时，应低于40dBA。没有音质缺陷自然声报告时，讲台台口两侧墙和吊顶应作为反射面，按几何作图法确定反射面的倾角，使厅内反射声均匀分布，后排听众的声级应≥65dB建筑声学根据厅室特点，可采用短混响。根据混响计算，确定在墙面配置强吸音材料，对于平行侧墙和凹弧形墙面来说，还可以消除颤动回声和声聚焦等缺陷。作为墙面的控制中，高频的吸引材料，通常采用矿棉板，阻燃织物或壁毯，也可以配置钻孔吸声结构（铝板或者纤维板钻孔）或织物包阻燃泡沫塑料等构造。讲台的后墙也应做吸声处理，以免后部反射声引起前方传声反馈；在放映电影时，后墙反射声与音箱系统直射声的相位差会引起不利的声干扰；当厅内的声吸收是以控制混响时间达到设计值时，顶部通常不做吸声处理，而仅作为反射面；护墙应采用胶合板或砌筑共振吸引器，以控制低频混响；其它部位可设多孔吸声材料。声学设计指标根据厅堂扩声系统设计规范可知电气系统和声学特性指标如下：电气系统特性指标在扩声系统额定带宽及电平工作条件下，从传声器输出端口到功放输出端口通路间的频率响应不劣于0~1dB；总谐波失真应不大于0.1%；信噪比应不劣于通路中最差的单机设备信噪比3dB。声学特性指标【文艺演出类】文艺演出类等级最大声压级传输频率特性传声增益稳定声场系统噪声级一级额定通带内≥106dB以80～8kHz的平均声压级为0dB，在此频带内允许范围：－4dB～＋4dB100Hz～8kHz的平均值≥－8dB100Hz时≤10dB；1kHz时≤6dB；8kHz时≤＋8dBNR-20二级额定通带内≥103dB以100～6.3kHz的平均声压级为0dB，在此频带内允许范围：－4dB～＋4dB125Hz～6.3kHz的平均值≥－8dB1kHz时≤＋8dB；4kHz时≤＋8dBNR-20早后期声能比（dB）500Hz～2kHz内1/1倍频带分析的平均值≥＋3dB（可选择项）【多用途类】多用途类等级最大声压级传输频率特性传声增益稳定声场不均匀度系统噪声级一级额定通带内≥103dB以100Hz～6.3kHz的平均声压级为125Hz～6.3kHz的1KHz时≤6dB；NR-200dB，在此频带内允许范围：－4dB～＋4dB平均值≥－8dB4kHz时≤＋8dB二级额定通带内≥98dB以125Hz～4kHz的平均声压级为0dB，在此频带内允许范围：－4dB～＋4dB125Hz～4kHz的平均值≥－10dB1kHz、4kHz时≤＋8dBNR-20早后期声能比（dB）500Hz～2kHz内1/1倍频带分析的平均值≥＋3dB（可选择项）【会议类】会议类等级最大声压级传输频率特性传声增益稳定声场不均匀度系统噪声级一级额定通带内≥98dB以125Hz～4kHz的平均声压级为0dB，在此频带内允许范围：－6dB～＋4dB125Hz～4kHz的平均值≥－10dB1KHz、4kHz时≤＋8dBNR-20二级额定通带内≥95dB以125Hz～4kHz的平均声压级为0dB，在此频带内允许范围：－6dB～＋4dB125Hz～4kHz的平均值≥－12dB1kHz、4kHz时≤＋10dBNR-20早后期声能比（dB）500Hz～2kHz内1/1倍频带分析的平均值≥＋3dB（可选择项）4.6.3.3方案设计1、混响时间的计算室内声源停止发生后，声音衰减的过程叫做混响过程，混响时间是在达到稳态声场后，声源停止发声，从声源停止发声到室内声能密度衰减到原来的1％（衰减60dB）时所经历的时间，记做T60，计算混响时间，通常要计算125Hz、250Hz、500Hz、1000Hz、2000Hz、4000Hz这六个频率的值，这里是指500Hz的声音混响时间。下表为不同类型厅堂的最佳混响时间。厅堂用途混响时间（s）厅堂用途混响时间（s）电影院、会议厅1.0～1.2电视演播厅0.8～1.0演讲、戏剧、话剧1.0～1.4...
