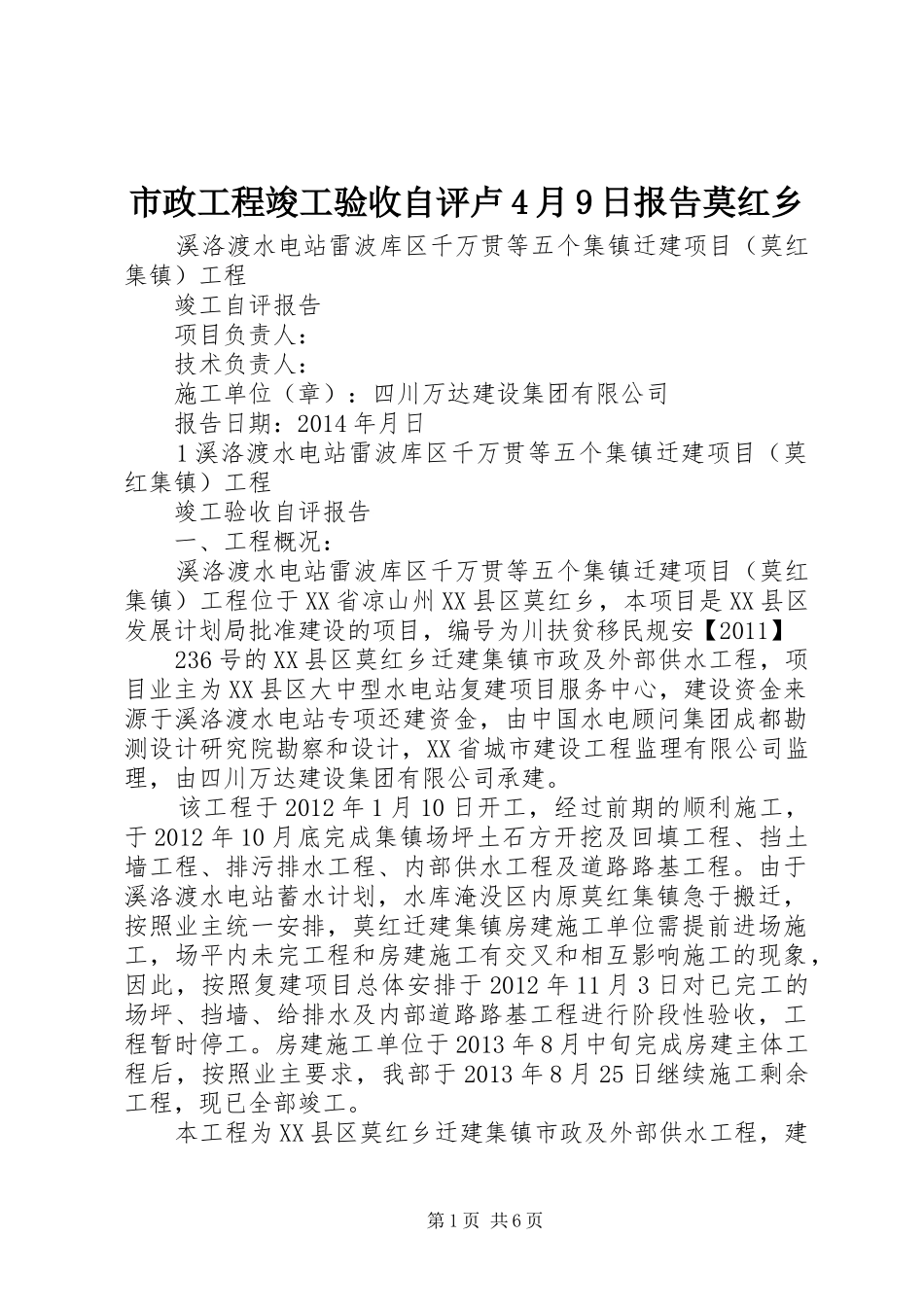

市政工程竣工验收自评卢4月9日报告莫红乡溪洛渡水电站雷波库区千万贯等五个集镇迁建项目(莫红集镇)工程竣工自评报告项目负责人:技术负责人:施工单位(章):四川万达建设集团有限公司报告日期:2014年月日1溪洛渡水电站雷波库区千万贯等五个集镇迁建项目(莫红集镇)工程竣工验收自评报告一、工程概况:溪洛渡水电站雷波库区千万贯等五个集镇迁建项目(莫红集镇)工程位于XX省凉山州XX县区莫红乡,本项目是XX县区发展计划局批准建设的项目,编号为川扶贫移民规安【2011】236号的XX县区莫红乡迁建集镇市政及外部供水工程,项目业主为XX县区大中型水电站复建项目服务中心,建设资金来源于溪洛渡水电站专项还建资金,由中国水电顾问集团成都勘测设计研究院勘察和设计,XX省城市建设工程监理有限公司监理,由四川万达建设集团有限公司承建。该工程于2012年1月10日开工,经过前期的顺利施工,于2012年10月底完成集镇场坪土石方开挖及回填工程、挡土墙工程、排污排水工程、内部供水工程及道路路基工程。由于溪洛渡水电站蓄水计划,水库淹没区内原莫红集镇急于搬迁,按照业主统一安排,莫红迁建集镇房建施工单位需提前进场施工,场平内未完工程和房建施工有交叉和相互影响施工的现象,因此,按照复建项目总体安排于2012年11月3日对已完工的场坪、挡墙、给排水及内部道路路基工程进行阶段性验收,工程暂时停工。房建施工单位于2013年8月中旬完成房建主体工程后,按照业主要求,我部于2013年8月25日继续施工剩余工程,现已全部竣工。本工程为XX县区莫红乡迁建集镇市政及外部供水工程,建第1页共6页筑规模为13091㎡,包括场坪、内部道路、挡土墙工程、给排水、电力电信、绿化、环保、外部供水、外部防灾等工程。二、主要工程项目、进度及施工质量情况1、场地平整工程先清除场内的耕土、软弱土层及草皮树根等杂物,平均清基厚度30cn,遇软基、2粉土等不适于承载力的土全部清除后采用场内可利用漂卵砾石土回填和借土回填,土方回填同时进行分层碾压,分层厚度控制在22-30cm之间,机械夯实6-8遍,回填土压实度检测符合设计要求。本工程分a、b、c、d、e、f、g、h共8个场地,主要为土石方开挖与回填,其中挖土方1352m3,挖石方3146m3,借土回填14465m3。2、挡土墙防护工程挡土墙工程施工图为6条挡墙,变更增加3条挡墙,完成挡墙基坑土石方开挖,基坑土方回填,砂卵石垫层,m7.5浆砌块石挡墙,m10水泥砂浆压顶,现浇c15毛石混凝土挡墙,预埋φ90pvc排水管,挡墙与场地高差大于150cm时设置不锈钢栏杆防护,并设置c20混凝土加强墙体,挡墙基底高程低于20年一遇回水水位626.77m时,设置钢筋石笼。本分部工程回填土及砂卵石垫层压实度检测合格、砂浆试块抗压强度检测合格、混凝土抗压强度检测合格。3、道路工程设计道路一条,为车行道,全场205.648m,路宽7m,道路底基层采用15cm碎石基层,道路基层采用19cm4%水泥稳定沙砾层,道路路面采用20cm厚c25水泥混凝土。施工顺序为先道路挖填方和管道施工,再施工道路基层及路面结构,最后为人行道铺装等附属设施工程的施工。本分部工程回填土压实度检测合格,路基、路面水泥混凝土抗压强度检测合格,符合设计要求。4、给水工程给水管网管顶最小覆土深度在人行道或草地下大于0.6m,在车行道下大于0.7m,给水管材采用聚乙烯pe100给水塑料管,干管采用dn110×5.3pe100给水管,支管采用dn63×4.7pe100第2页共6页给水管,均采用热熔焊接形式。矩形砖砌水表井5座,井深1.4m,宽2.150m,采用铸铁井盖。圆形闸阀井4座,井深1500mm。经试压及通水试验,符合设3计要求。场地内共设置四套室外消火栓,型号为ss100/65。经检测,符合设计要求。5:排污工程:污水干管网采用dn300(pvc-u)双壁波纹管,设置于道路路面下,污水支管采用dn200(pvc-u)双壁波纹管,设置于a、b、c、d、g、e场地内,采用砖砌污水检查井,铸铁井盖。经闭水试验检测,符合设计要求。由于房建施工需要,其中g、c场地内已施工完成的2X、3X污水支管及检查井已废弃。6:雨水工程雨水沟沿道路砌筑,m7.5浆砌石墙身,c25钢筋混凝土盖板,沿内部道路两侧布置的排水沟采用Ⅰ型雨水沟b400*h600,横穿公路...
