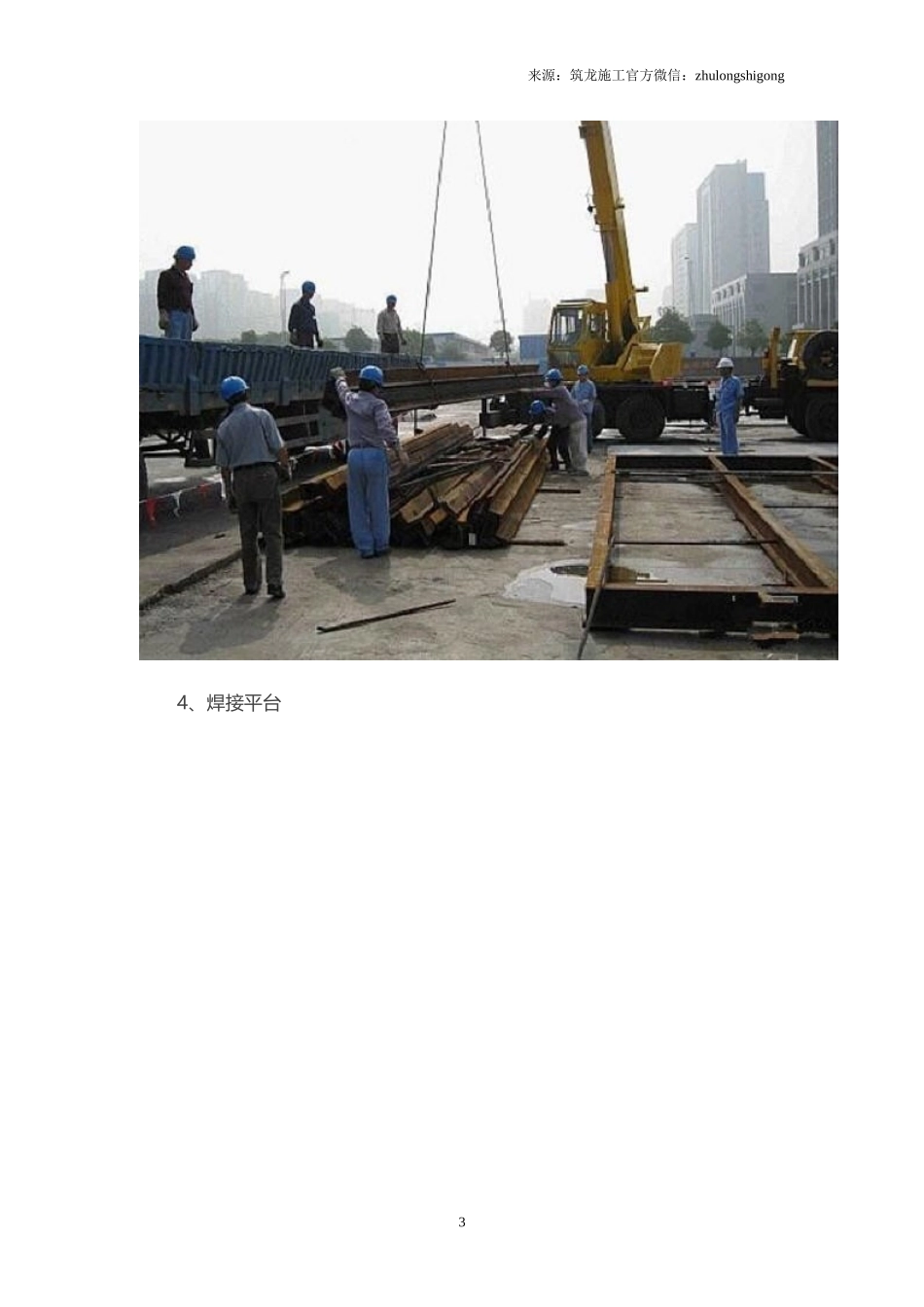

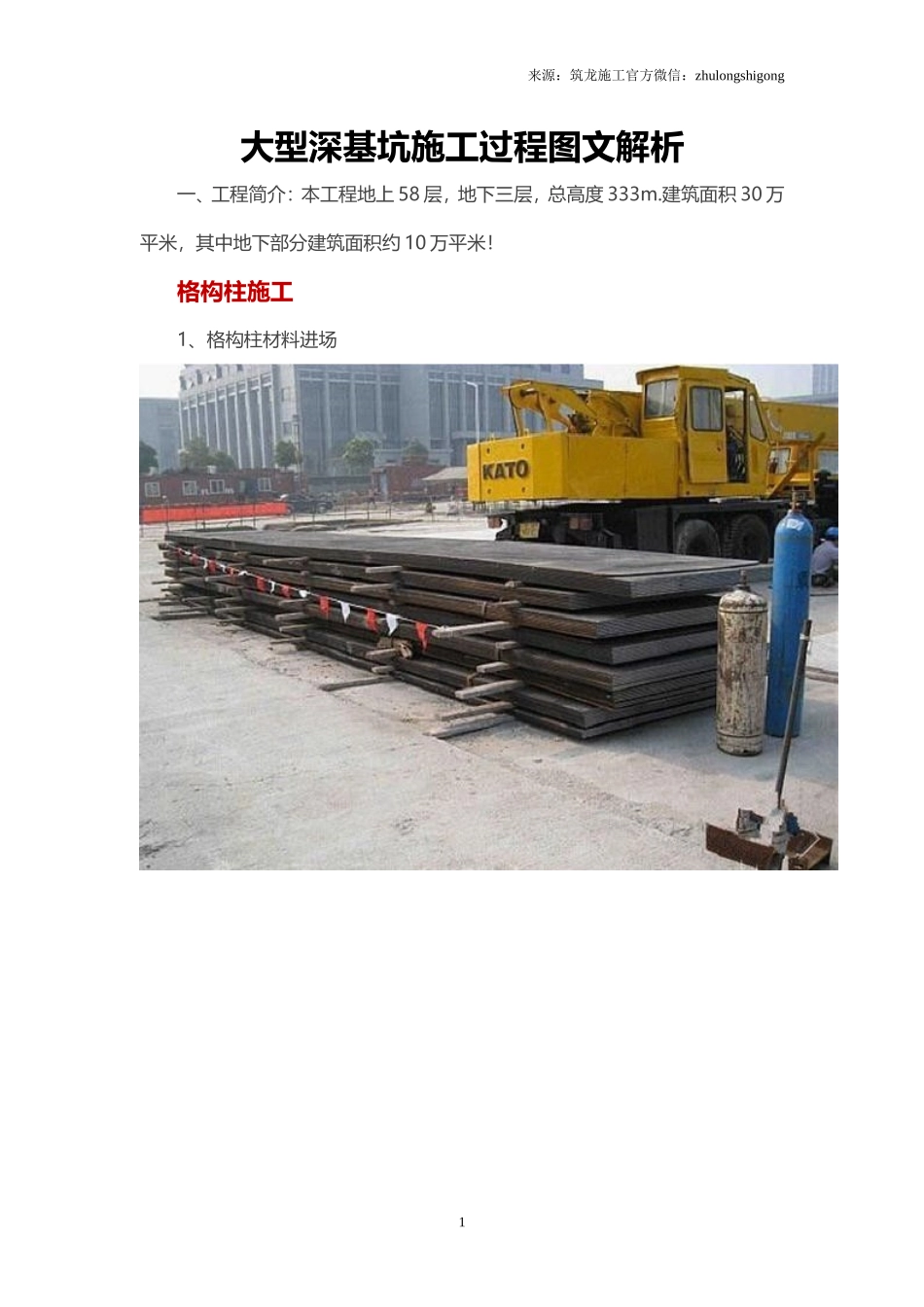

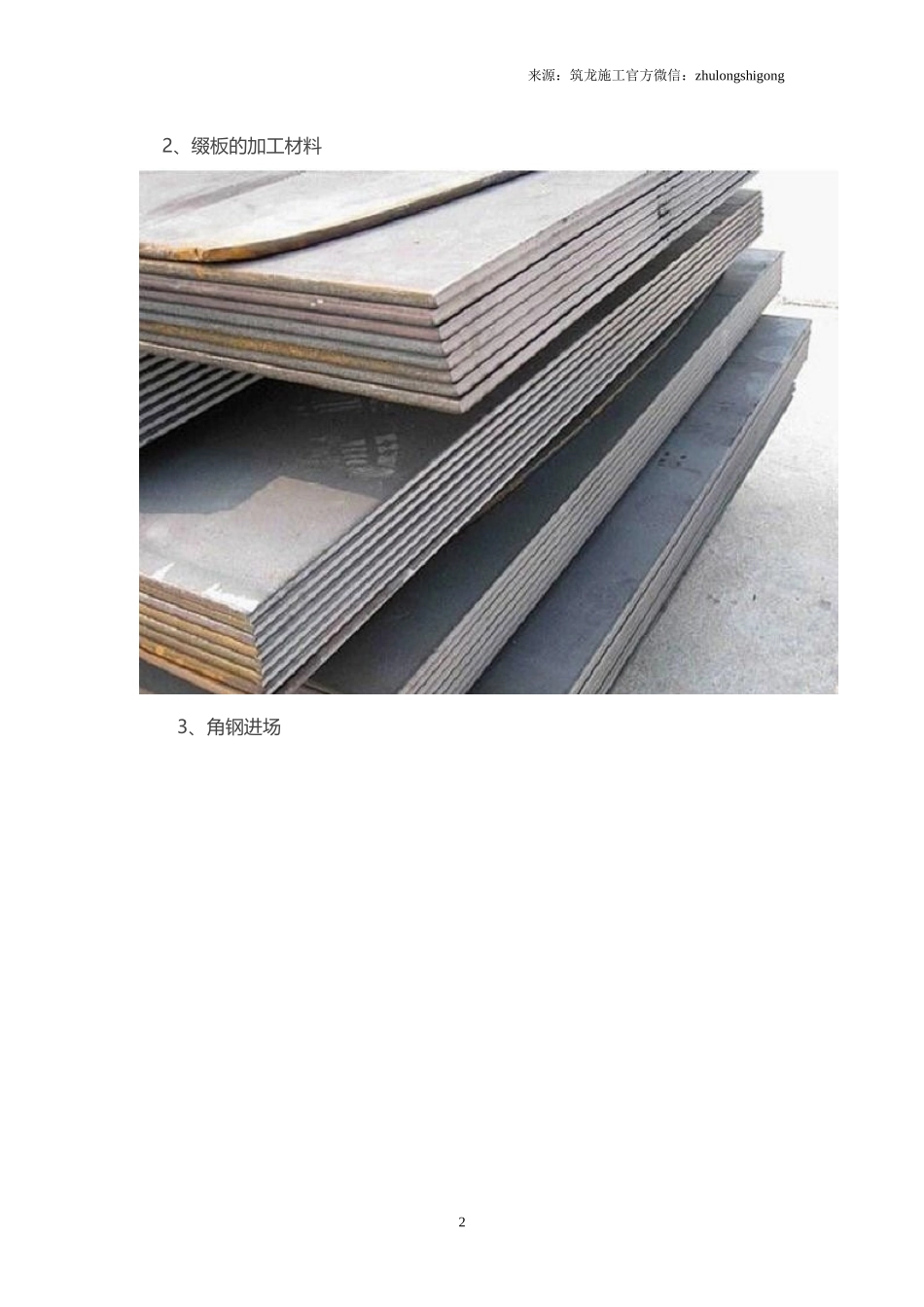

1来源：筑龙施工官方微信：zhulongshigong大型深基坑施工过程图文解析一、工程简介：本工程地上58层，地下三层，总高度333m.建筑面积30万平米，其中地下部分建筑面积约10万平米！格构柱施工1、格构柱材料进场2来源：筑龙施工官方微信：zhulongshigong2、缀板的加工材料3、角钢进场3来源：筑龙施工官方微信：zhulongshigong4、焊接平台4来源：筑龙施工官方微信：zhulongshigong5、材料的进场检验5来源：筑龙施工官方微信：zhulongshigong6、钢板厚度检验6来源：筑龙施工官方微信：zhulongshigong7、角钢的拼接，采用1250px的角部倒角的同材料焊接8、半自动切割机，切割缀板7来源：筑龙施工官方微信：zhulongshigong9、长边切割很方便8来源：筑龙施工官方微信：zhulongshigong9来源：筑龙施工官方微信：zhulongshigong10、焊机11、焊接10来源：筑龙施工官方微信：zhulongshigong11来源：筑龙施工官方微信：zhulongshigong12、成品13、接头拼接后的情况12来源：筑龙施工官方微信：zhulongshigong14、格构柱与钢筋笼焊接后一起下放，因格构柱的尺寸460*460，浇灌砼的导管可从格构柱内通至灌注桩孔底部浇注砼。看这图片就可能理解了。13来源：筑龙施工官方微信：zhulongshigong14来源：筑龙施工官方微信：zhulongshigong15、工程第一道支撑栈桥完成，第二层土方开挖，局部开始做第二道支撑15来源：筑龙施工官方微信：zhulongshigong16、栈桥下的模板拆除16来源：筑龙施工官方微信：zhulongshigong17来源：筑龙施工官方微信：zhulongshigong18来源：筑龙施工官方微信：zhulongshigong19来源：筑龙施工官方微信：zhulongshigong20来源：筑龙施工官方微信：zhulongshigong17、格构柱是灌注桩施工时和钢筋笼一起下放的，插入桩内不小于3米21来源：筑龙施工官方微信：zhulongshigong22来源：筑龙施工官方微信：zhulongshigong18、这是试桩的超声波检测管23来源：筑龙施工官方微信：zhulongshigong19、塔吊的加固24来源：筑龙施工官方微信：zhulongshigong20、完成后的情况25来源：筑龙施工官方微信：zhulongshigong21、砼的施工26来源：筑龙施工官方微信：zhulongshigong22、钢筋绑扎27来源：筑龙施工官方微信：zhulongshigong23、二层土方的开挖工况28来源：筑龙施工官方微信：zhulongshigong24、截桩29来源：筑龙施工官方微信：zhulongshigong25、现场文明施工，土方车辆清洗30来源：筑龙施工官方微信：zhulongshigong31来源：筑龙施工官方微信：zhulongshigong26、两道砼内支撑除围护桩上的压顶梁外在地下结构施工上来以后分层爆破拆除。支撑砼施工过程中已预留爆破孔。下图为爆破孔的预留方法：二、一个地铁的基坑施工32来源：筑龙施工官方微信：zhulongshigong33来源：筑龙施工官方微信：zhulongshigong34来源：筑龙施工官方微信：zhulongshigong35来源：筑龙施工官方微信：zhulongshigong36来源：筑龙施工官方微信：zhulongshigong37来源：筑龙施工官方微信：zhulongshigong38来源：筑龙施工官方微信：zhulongshigong
