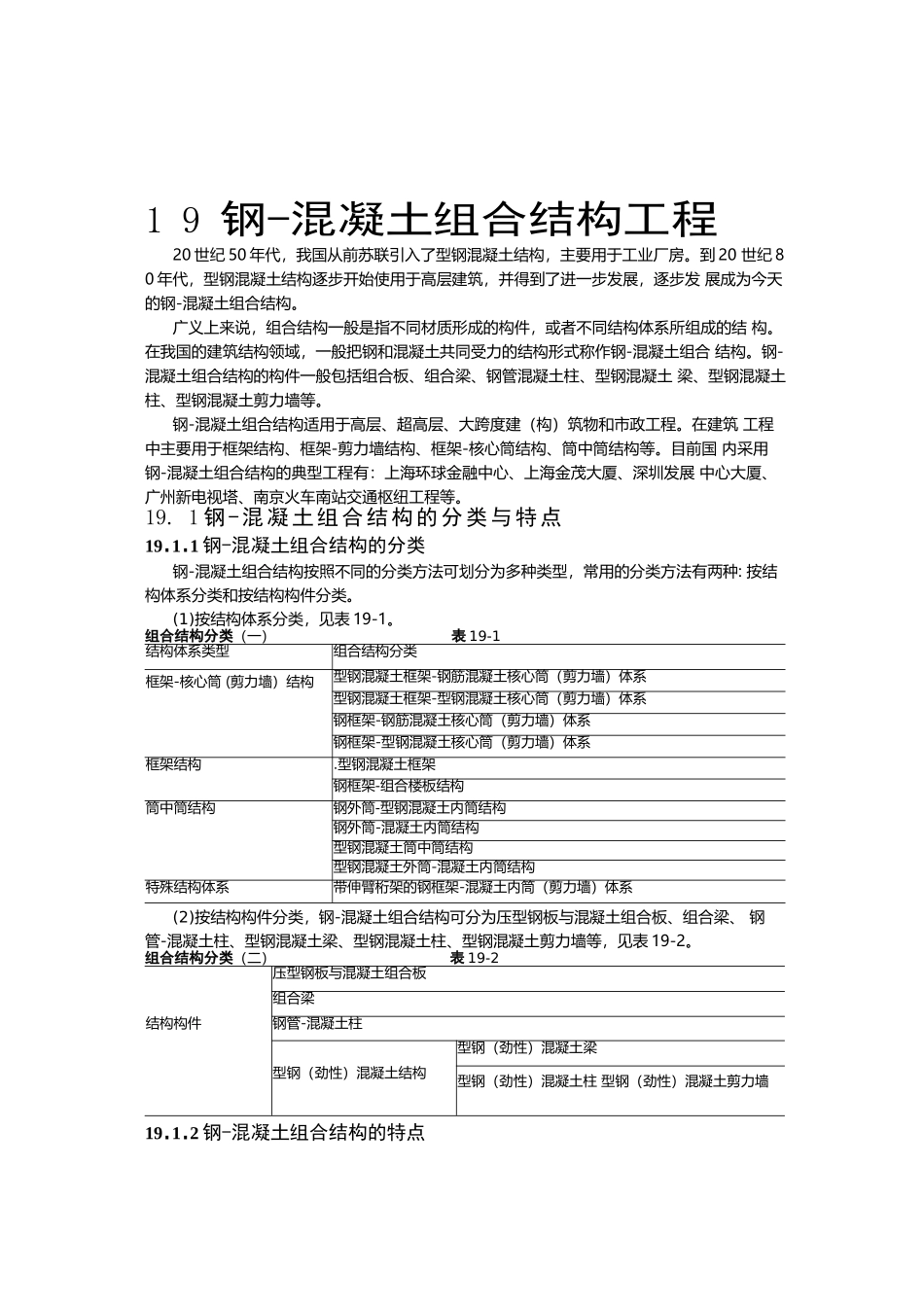

19钢-混凝土组合结构工程20世纪50年代，我国从前苏联引入了型钢混凝土结构，主要用于工业厂房。到20世纪80年代，型钢混凝土结构逐步开始使用于高层建筑，并得到了进一步发展，逐步发展成为今天的钢-混凝土组合结构。广义上来说，组合结构一般是指不同材质形成的构件，或者不同结构体系所组成的结构。在我国的建筑结构领域，一般把钢和混凝土共同受力的结构形式称作钢-混凝土组合结构。钢-混凝土组合结构的构件一般包括组合板、组合梁、钢管混凝土柱、型钢混凝土梁、型钢混凝土柱、型钢混凝土剪力墙等。钢-混凝土组合结构适用于高层、超高层、大跨度建（构）筑物和市政工程。在建筑工程中主要用于框架结构、框架-剪力墙结构、框架-核心筒结构、筒中筒结构等。目前国内采用钢-混凝土组合结构的典型工程有：上海环球金融中心、上海金茂大厦、深圳发展中心大厦、广州新电视塔、南京火车南站交通枢纽工程等。19.1钢-混凝土组合结构的分类与特点19.1.1钢-混凝土组合结构的分类钢-混凝土组合结构按照不同的分类方法可划分为多种类型，常用的分类方法有两种:按结构体系分类和按结构构件分类。(1)按结构体系分类，见表19-1。组合结构分类（一）表19-1结构体系类型组合结构分类框架-核心筒(剪力墙）结构型钢混凝土框架-钢筋混凝土核心筒（剪力墙）体系型钢混凝土框架-型钢混凝土核心筒（剪力墙）体系钢框架-钢筋混凝土核心筒（剪力墙）体系钢框架-型钢混凝土核心筒（剪力墙）体系框架结构.型钢混凝土框架钢框架-组合楼板结构筒中筒结构钢外筒-型钢混凝土内筒结构钢外筒-混凝土内筒结构型钢混凝土筒中筒结构型钢混凝土外筒-混凝土内筒结构特殊结构体系带伸臂桁架的钢框架-混凝土内筒（剪力墙）体系(2)按结构构件分类，钢-混凝土组合结构可分为压型钢板与混凝土组合板、组合梁、钢管-混凝土柱、型钢混凝土梁、型钢混凝土柱、型钢混凝土剪力墙等，见表19-2。组合结构分类（二）表19-2压型钢板与混凝土组合板组合梁结构构件钢管-混凝土柱型钢（劲性）混凝土梁型钢（劲性）混凝土结构型钢（劲性）混凝土柱型钢（劲性）混凝土剪力墙19.1.2钢-混凝土组合结构的特点组合结构改善了结构的强度和韧性，为设计师提供了更大的空间。与钢结构相比较，钢-混凝土组合结构具有耐久性和耐火性好、造价经济、结构刚度高、受力性能好等优点。与混凝土结构相比较，钢-混凝土组合结构具有承载力高、结构自重轻、抗震性能好、有利于环境保护等优点。19.2组合结构深化设计与加工制作组合结构的深化设计是指根据图纸和相关的规范标准，在不改变结构形式、结构布置、受力杆件、构件型号、材料种类、节点类型的前提下，为方便施工，对各节点（连接节点和支座节点）的细部尺寸、焊缝坡口尺寸、杆件分段、穿筋孔等进行的施工详图的深化设计。深化设计可参照第17章钢结构工程。钢构件加工成型参照第17章钢结构工程，钢筋加工成型参照第14章钢筋工程。19.3组合结构施工总体部署19.3.1钢-混凝土组合结构的施工流程19.3.1.1钢-混凝土组合结构的施工流程(1)钢-混凝土组合结构常见施工流程有三种，可以分别称之为“A型”钢-混凝土组合结构施工流程、“B型”钢-混凝土组合结构施工流程、“C型”钢-混凝土组合结构施工流程，分别见图19-1、图19-2、图19-3。(2)A型施工流程是先施工钢结构，后施工混凝土结构的框架结构建筑的典型施工流程。特点是施工速度快，简单易操作。适合于型钢混凝土框架结构、型钢混凝土框架-型钢混凝土核心筒（剪力墙）结构、钢框架组合楼板结构、钢框架-型钢混凝土核心筒(剪力墙）结构、型钢混凝土筒中筒结构、钢外筒-型钢混凝土内筒结构等结构形式的建筑施工。(3)B型施工流程是先施工核心筒结构，再施工外框架结构的框架-筒体结构建筑的典型施工流程。特点是技术成熟。适合于型钢混凝土框架-钢筋混凝土核心筒（剪力墙)结构、钢框架-钢筋混凝土核心筒（剪力墙）结构、钢外筒-混凝土内筒结构、型钢外筒-混凝土内筒结构等结构形式的建筑施工。图19-2B型钢-混凝土组合结构施工流程图19-1A型钢-混凝土组合结构施工流程(4)C型施工流程是A型、B型施工流程的组合，是型钢混凝土结构建筑的典型施工流程。特点是作业...
