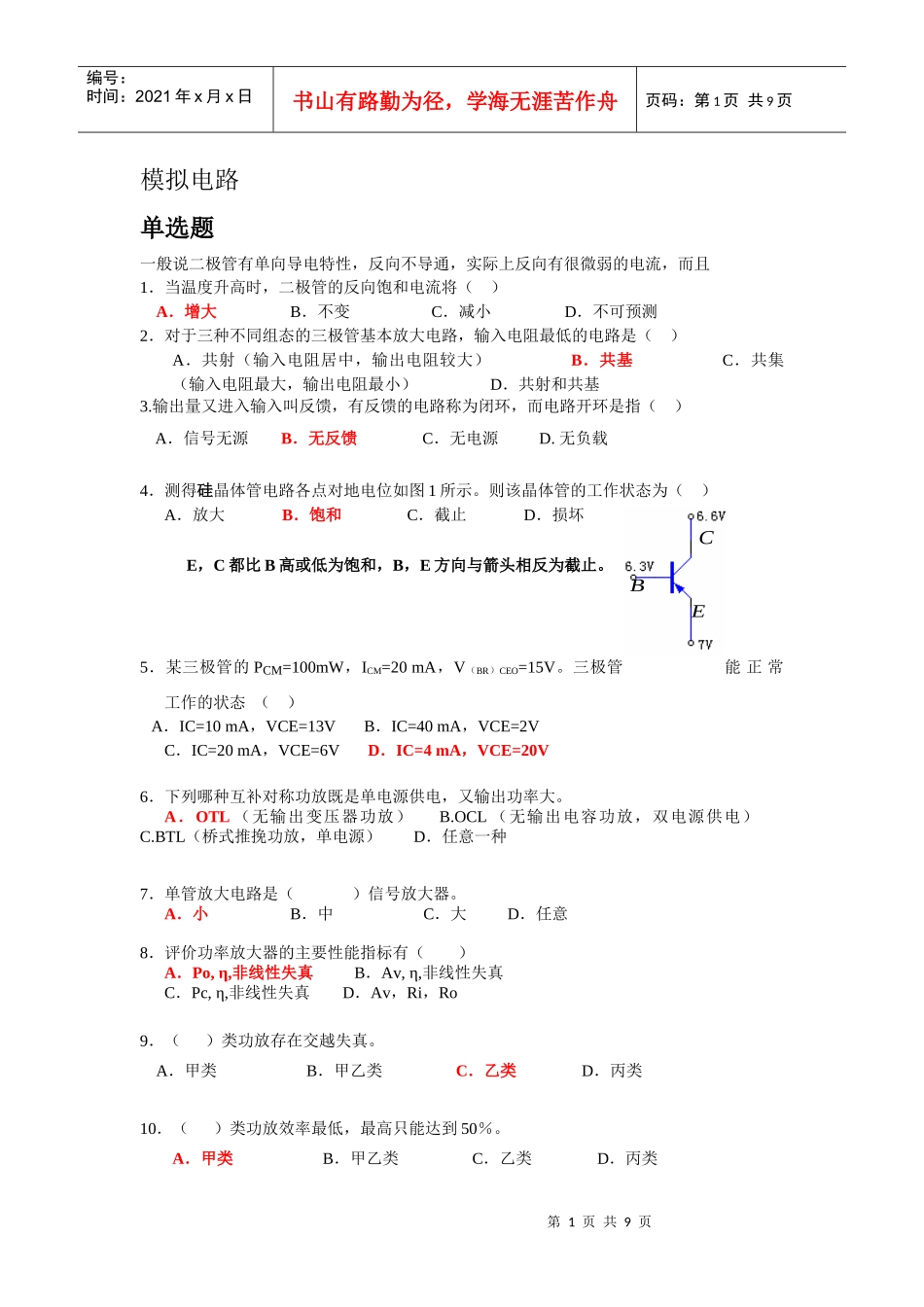

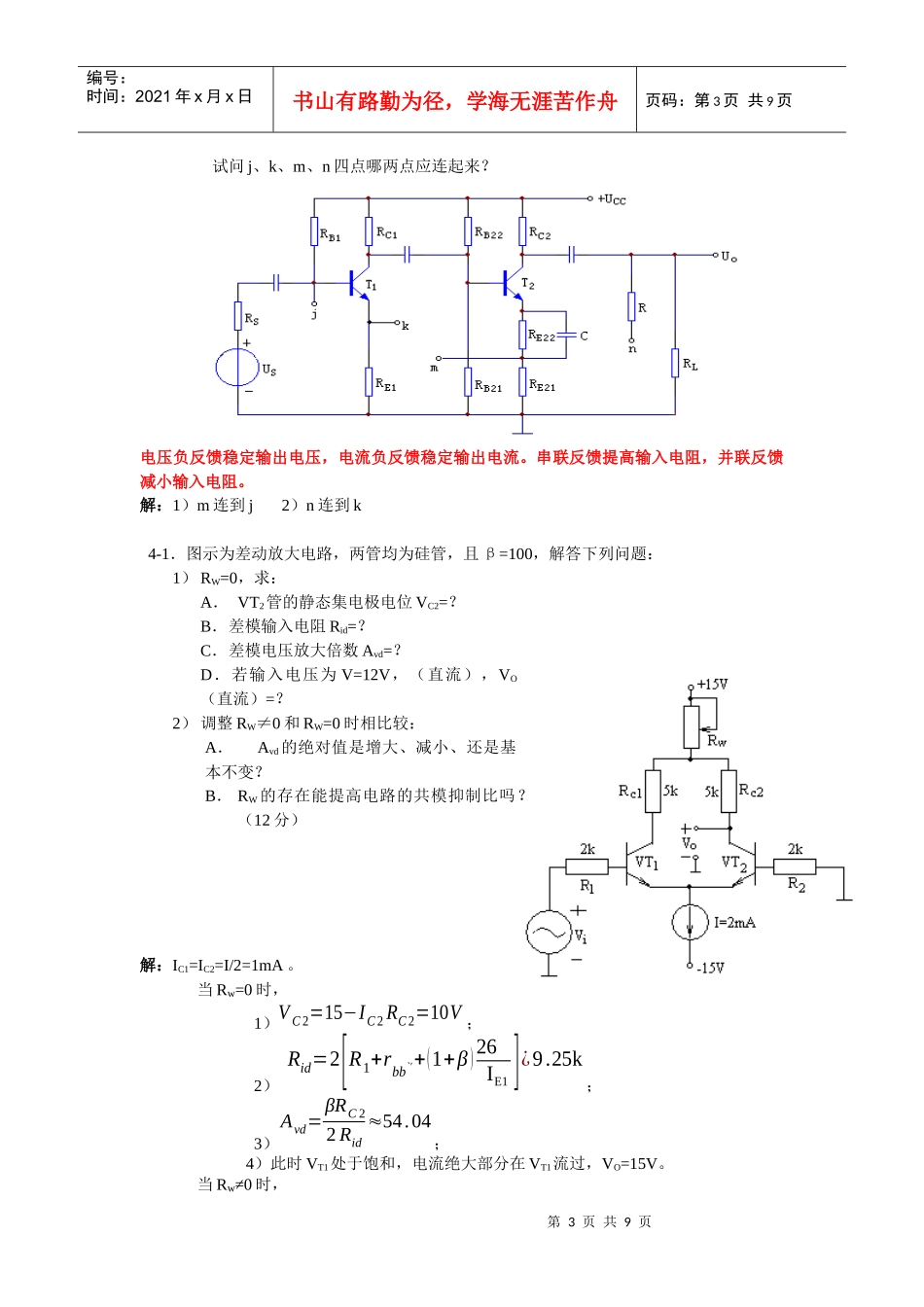

第1页共9页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共9页模拟电路单选题一般说二极管有单向导电特性，反向不导通，实际上反向有很微弱的电流，而且1．当温度升高时，二极管的反向饱和电流将（）A．增大B．不变C．减小D．不可预测2．对于三种不同组态的三极管基本放大电路，输入电阻最低的电路是（）A．共射（输入电阻居中，输出电阻较大）B．共基C．共集（输入电阻最大，输出电阻最小）D．共射和共基3.输出量又进入输入叫反馈，有反馈的电路称为闭环，而电路开环是指（）A．信号无源B．无反馈C．无电源D.无负载4．测得硅晶体管电路各点对地电位如图1所示。则该晶体管的工作状态为（）A．放大B．饱和C．截止D．损坏E，C都比B高或低为饱和，B，E方向与箭头相反为截止。5．某三极管的PCM=100mW，ICM=20mA，V（BR）CEO=15V。三极管能正常工作的状态（）A．IC=10mA，VCE=13VB．IC=40mA，VCE=2VC．IC=20mA，VCE=6VD．IC=4mA，VCE=20V6．下列哪种互补对称功放既是单电源供电，又输出功率大。A．OTL（无输出变压器功放）B.OCL（无输出电容功放，双电源供电）C.BTL（桥式推挽功放，单电源）D．任意一种7．单管放大电路是（）信号放大器。A．小B．中C．大D．任意8．评价功率放大器的主要性能指标有（）A．Po,η,非线性失真B．Av,η,非线性失真C．Pc,η,非线性失真D．Av，Ri，Ro9．（）类功放存在交越失真。A．甲类B．甲乙类C．乙类D．丙类10．（）类功放效率最低，最高只能达到50％。A．甲类B．甲乙类C．乙类D．丙类CBE第2页共9页第1页共9页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共9页1-1．二极管（理想）限幅电路如图（a）所示，输入信号电压如图（b）所示。设二极管具有理想特性。试画出图示电路的输出电压波形，并标出其数值。（6分）解：2-1．电路如图所示，已知场效应管（N沟道增强型）的低频跨导为gm=2mS，R1=200KΩ，R2=51KΩ，R3=2MΩ，Rd=20KΩ，Rs=10KΩ，RL=20KΩ。试求(1)画出微变等效电路；（2）求{放大倍数˙Au¿、输入电阻Ri和输出电阻Ro。（10分）这是三个主要的放大性能指标解：1）2）˙Au=−gm(Rd‖RL)=−20Ri=R3+R1‖R2≈2040kΩRo=Rd=20kΩ3-1．在图示电路中，分别要求（6分）（1）稳定的输出电流；（电流负反馈）（2）提高输入电阻。（串联负反馈）第3页共9页第2页共9页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共9页试问j、k、m、n四点哪两点应连起来？电压负反馈稳定输出电压，电流负反馈稳定输出电流。串联反馈提高输入电阻，并联反馈减小输入电阻。解：1）m连到j2）n连到k4-1．图示为差动放大电路，两管均为硅管，且β=100，解答下列问题：1）RW=0，求：A．VT2管的静态集电极电位VC2=？B．差模输入电阻Rid=？C．差模电压放大倍数Avd=？D．若输入电压为V=12V，（直流），VO（直流）=？2）调整RW≠0和RW=0时相比较：A．Avd的绝对值是增大、减小、还是基本不变？B．RW的存在能提高电路的共模抑制比吗？（12分）解：IC1=IC2=I/2=1mA。当Rw=0时，1）VC2=15−IC2RC2=10V；2）Rid=2[R1+rbb`'+(1+β)26IE1]¿9.25k；3）Avd=βRC22Rid≈54.04；4）此时VT1处于饱和，电流绝大部分在VT1流过，VO=15V。当Rw≠0时，第4页共9页第3页共9页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共9页1）由Avd'=β(RC2+Rw)2Rid知，Avd绝对值增大；2）共模和差模电压增益均增大，所以RW不能提高共模抑制比。5-1．试推导图示电路的输出电压与输入电压的关系。（10分）运放有负反馈，是线性应用用作运算等。解：u01=−(−1RC∫uOdt)uO1=−uiuo=−Rdduidt6-1．直流稳压电路如图所示，已知三端集成稳压器7805（W7800系列型号后面的两个数字表示输出电压值）的静态电流I3=2mA，晶体管T的β=150，VBE=0.7V，Vi=16V，R1=200Ω，R2=300Ω。求输出电压Vo是多少伏？（6分）数字电路1.JK触发器在CP时钟脉冲作用下，不能实现Qn+1=n的输入信号是()（Qn+1=JQn’+K’Qn）A.J=Qn,K=nB.J=n,K=QnC.J=n,K=1D.J=1,K=Qn2.关于PROM和PLA的结构,下列叙述不正确的是()A.PROM的与阵列固定,不可编程B.PROM...
