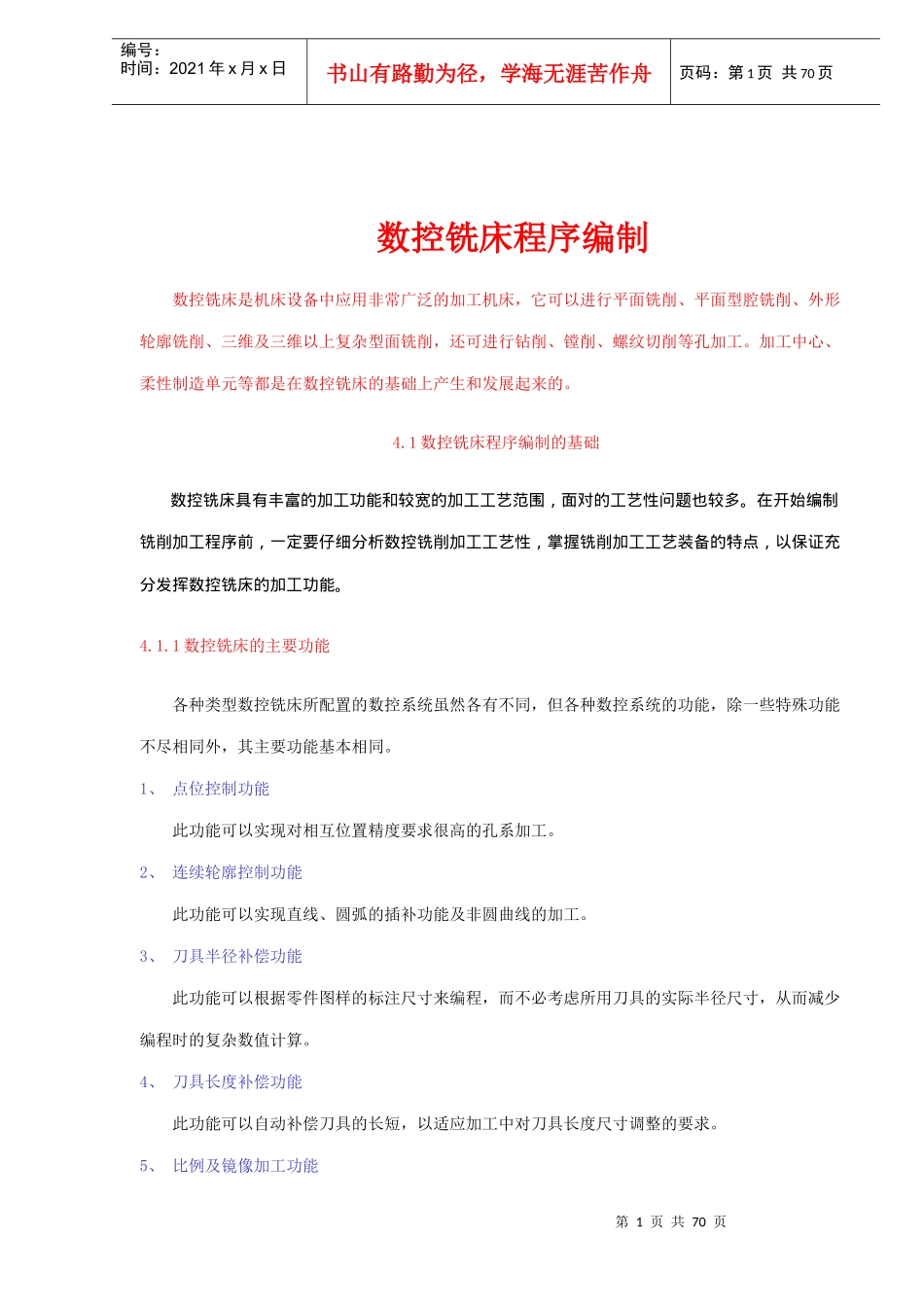

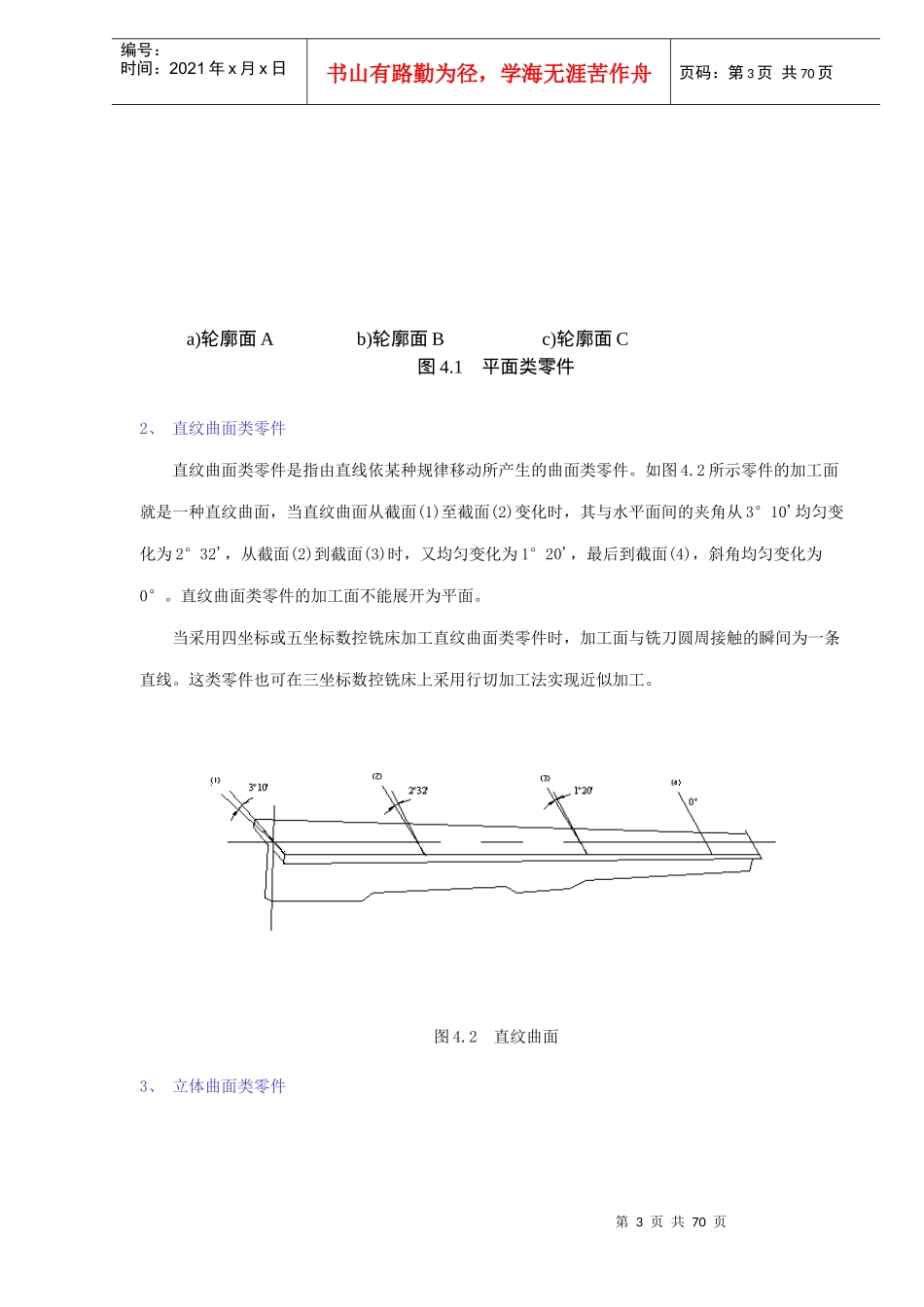

第1页共70页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共70页数控铣床程序编制数控铣床是机床设备中应用非常广泛的加工机床，它可以进行平面铣削、平面型腔铣削、外形轮廓铣削、三维及三维以上复杂型面铣削，还可进行钻削、镗削、螺纹切削等孔加工。加工中心、柔性制造单元等都是在数控铣床的基础上产生和发展起来的。4.1数控铣床程序编制的基础数控铣床具有丰富的加工功能和较宽的加工工艺范围，面对的工艺性问题也较多。在开始编制铣削加工程序前，一定要仔细分析数控铣削加工工艺性，掌握铣削加工工艺装备的特点，以保证充分发挥数控铣床的加工功能。4.1.1数控铣床的主要功能各种类型数控铣床所配置的数控系统虽然各有不同，但各种数控系统的功能，除一些特殊功能不尽相同外，其主要功能基本相同。1、点位控制功能此功能可以实现对相互位置精度要求很高的孔系加工。2、连续轮廓控制功能此功能可以实现直线、圆弧的插补功能及非圆曲线的加工。3、刀具半径补偿功能此功能可以根据零件图样的标注尺寸来编程，而不必考虑所用刀具的实际半径尺寸，从而减少编程时的复杂数值计算。4、刀具长度补偿功能此功能可以自动补偿刀具的长短，以适应加工中对刀具长度尺寸调整的要求。5、比例及镜像加工功能第2页共70页第1页共70页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共70页比例功能可将编好的加工程序按指定比例改变坐标值来执行。镜像加工又称轴对称加工，如果一个零件的形状关于坐标轴对称，那么只要编出一个或两个象限的程序，而其余象限的轮廓就可以通过镜像加工来实现。6、旋转功能该功能可将编好的加工程序在加工平面内旋转任意角度来执行。7、子程序调用功能有些零件需要在不同的位置上重复加工同样的轮廓形状，将这一轮廓形状的加工程序作为子程序，在需要的位置上重复调用，就可以完成对该零件的加工。8、宏程序功能该功能可用一个总指令代表实现某一功能的一系列指令，并能对变量进行运算，使程序更具灵活性和方便性。4.1.2数控铣床的加工工艺范围铣削加工是机械加工中最常用的加工方法之一，它主要包括平面铣削和轮廓铣削，也可以对零件进行钻、扩、铰、镗、锪加工及螺纹加工等。数控铣削主要适合于下列几类零件的加工。1、平面类零件平面类零件是指加工面平行或垂直于水平面，以及加工面与水平面的夹角为一定值的零件，这类加工面可展开为平面。图4.1所示的三个零件均为平面类零件。其中，曲线轮廓面a垂直于水平面，可采用圆柱立铣刀加工。凸台侧面b与水平面成一定角度，这类加工面可以采用专用的角度成型铣刀来加工。对于斜面c，当工件尺寸不大时，可用斜板垫平后加工；当工件尺寸很大，斜面坡度又较小时，也常用行切加工法加工，这时会在加工面上留下进刀时的刀锋残留痕迹，要用钳修方法加以清除。第3页共70页第2页共70页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共70页a)轮廓面Ab)轮廓面Bc)轮廓面C图4.1平面类零件2、直纹曲面类零件直纹曲面类零件是指由直线依某种规律移动所产生的曲面类零件。如图4.2所示零件的加工面就是一种直纹曲面，当直纹曲面从截面(1)至截面(2)变化时，其与水平面间的夹角从3°10'均匀变化为2°32'，从截面(2)到截面(3)时，又均匀变化为1°20'，最后到截面(4)，斜角均匀变化为0°。直纹曲面类零件的加工面不能展开为平面。当采用四坐标或五坐标数控铣床加工直纹曲面类零件时，加工面与铣刀圆周接触的瞬间为一条直线。这类零件也可在三坐标数控铣床上采用行切加工法实现近似加工。图4.2直纹曲面3、立体曲面类零件第4页共70页第3页共70页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共70页加工面为空间曲面的零件称为立体曲面类零件。这类零件的加工面不能展成平面，一般使用球头铣刀切削，加工面与铣刀始终为点接触，若采用其它刀具加工，易于产生干涉而铣伤邻近表面。加工立体曲面类零件一般使用三坐标数控铣床，采用以下两种加工方法。(1)行切加工法采用三坐标数控铣床进行二轴半坐标控制加工，即行切加工法。如图4.3所示，球头铣刀沿XY平...
