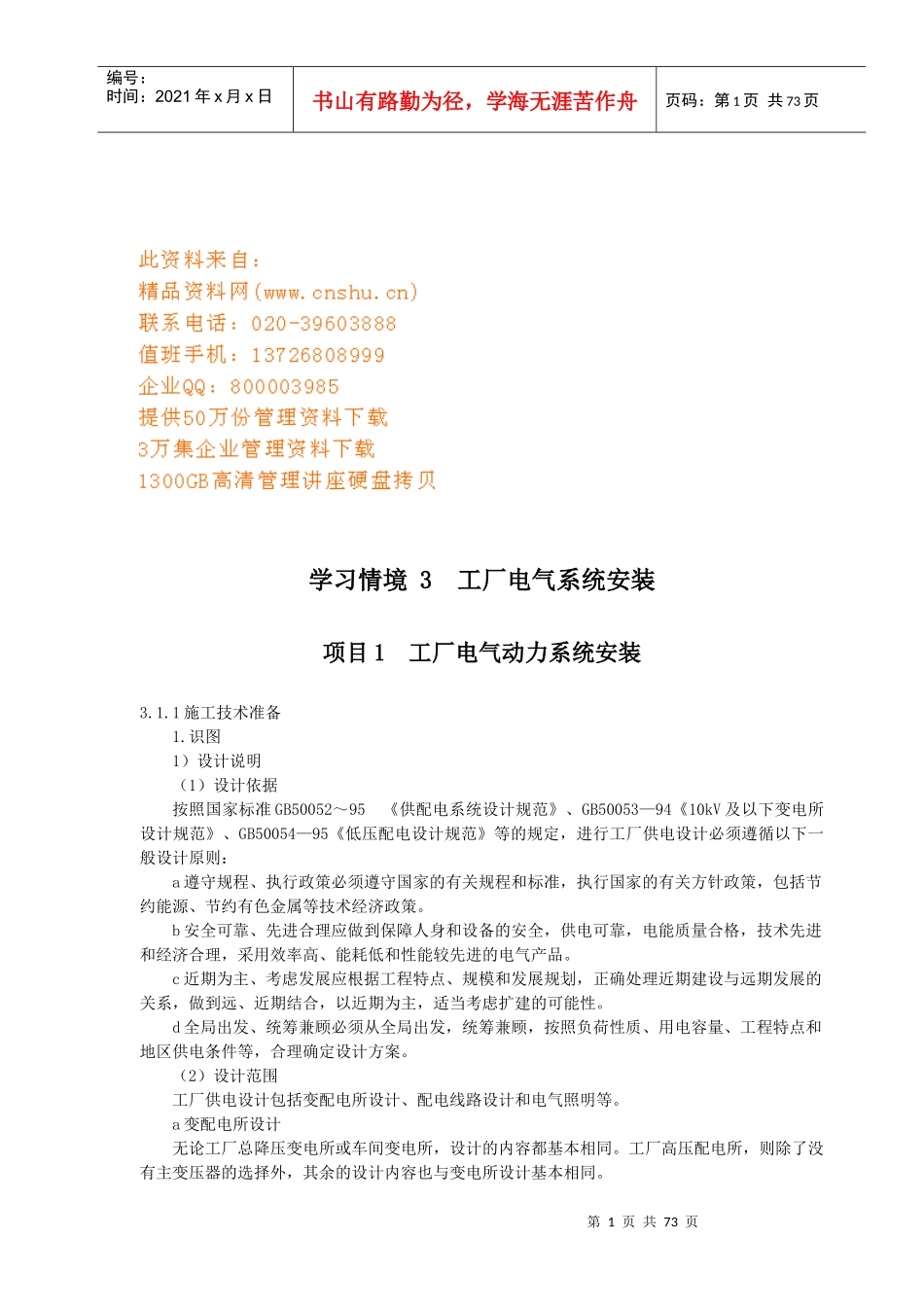

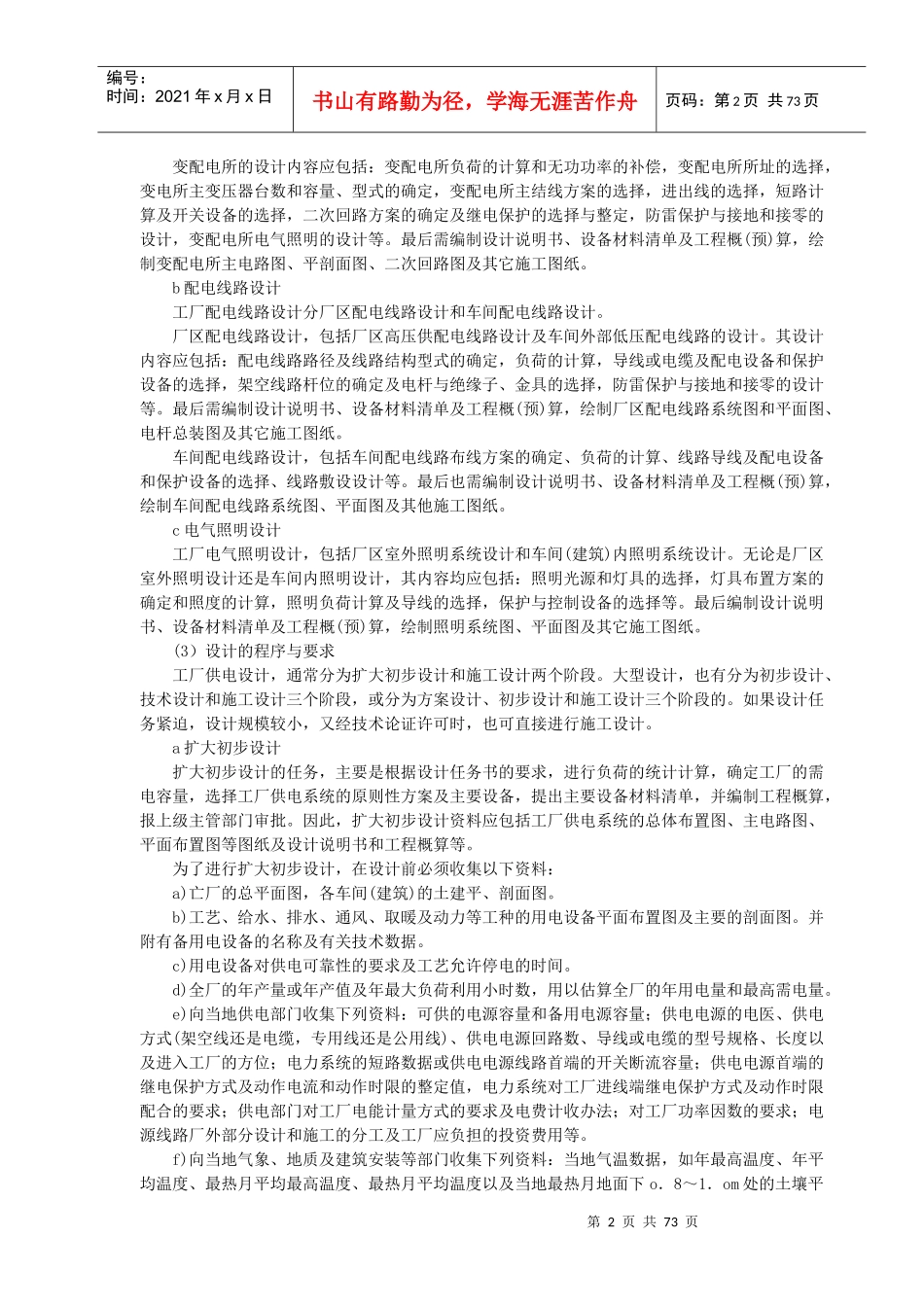

第1页共73页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共73页学习情境3工厂电气系统安装项目1工厂电气动力系统安装3.1.1施工技术准备1.识图1）设计说明（1）设计依据按照国家标准GB50052～95《供配电系统设计规范》、GB50053—94《10kV及以下变电所设计规范》、GB50054—95《低压配电设计规范》等的规定，进行工厂供电设计必须遵循以下一般设计原则：a遵守规程、执行政策必须遵守国家的有关规程和标准，执行国家的有关方针政策，包括节约能源、节约有色金属等技术经济政策。b安全可靠、先进合理应做到保障人身和设备的安全，供电可靠，电能质量合格，技术先进和经济合理，采用效率高、能耗低和性能较先进的电气产品。c近期为主、考虑发展应根据工程特点、规模和发展规划，正确处理近期建设与远期发展的关系，做到远、近期结合，以近期为主，适当考虑扩建的可能性。d全局出发、统筹兼顾必须从全局出发，统筹兼顾，按照负荷性质、用电容量、工程特点和地区供电条件等，合理确定设计方案。（2）设计范围工厂供电设计包括变配电所设计、配电线路设计和电气照明等。a变配电所设计无论工厂总降压变电所或车间变电所，设计的内容都基本相同。工厂高压配电所，则除了没有主变压器的选择外，其余的设计内容也与变电所设计基本相同。第2页共73页第1页共73页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共73页变配电所的设计内容应包括：变配电所负荷的计算和无功功率的补偿，变配电所所址的选择，变电所主变压器台数和容量、型式的确定，变配电所主结线方案的选择，进出线的选择，短路计算及开关设备的选择，二次回路方案的确定及继电保护的选择与整定，防雷保护与接地和接零的设计，变配电所电气照明的设计等。最后需编制设计说明书、设备材料清单及工程概(预)算，绘制变配电所主电路图、平剖面图、二次回路图及其它施工图纸。b配电线路设计工厂配电线路设计分厂区配电线路设计和车间配电线路设计。厂区配电线路设计，包括厂区高压供配电线路设计及车间外部低压配电线路的设计。其设计内容应包括：配电线路路径及线路结构型式的确定，负荷的计算，导线或电缆及配电设备和保护设备的选择，架空线路杆位的确定及电杆与绝缘子、金具的选择，防雷保护与接地和接零的设计等。最后需编制设计说明书、设备材料清单及工程概(预)算，绘制厂区配电线路系统图和平面图、电杆总装图及其它施工图纸。车间配电线路设计，包括车间配电线路布线方案的确定、负荷的计算、线路导线及配电设备和保护设备的选择、线路敷设设计等。最后也需编制设计说明书、设备材料清单及工程概(预)算，绘制车间配电线路系统图、平面图及其他施工图纸。c电气照明设计工厂电气照明设计，包括厂区室外照明系统设计和车间(建筑)内照明系统设计。无论是厂区室外照明设计还是车间内照明设计，其内容均应包括：照明光源和灯具的选择，灯具布置方案的确定和照度的计算，照明负荷计算及导线的选择，保护与控制设备的选择等。最后编制设计说明书、设备材料清单及工程概(预)算，绘制照明系统图、平面图及其它施工图纸。(3）设计的程序与要求工厂供电设计，通常分为扩大初步设计和施工设计两个阶段。大型设计，也有分为初步设计、技术设计和施工设计三个阶段，或分为方案设计、初步设计和施工设计三个阶段的。如果设计任务紧迫，设计规模较小，又经技术论证许可时，也可直接进行施工设计。a扩大初步设计扩大初步设计的任务，主要是根据设计任务书的要求，进行负荷的统计计算，确定工厂的需电容量，选择工厂供电系统的原则性方案及主要设备，提出主要设备材料清单，并编制工程概算，报上级主管部门审批。因此，扩大初步设计资料应包括工厂供电系统的总体布置图、主电路图、平面布置图等图纸及设计说明书和工程概算等。为了进行扩大初步设计，在设计前必须收集以下资料：a)亡厂的总平面图，各车间(建筑)的土建平、剖面图。b)工艺、给水、排水、通风、取暖及动力等工种的用电设备平面布置图及主要的剖面图。并附有备用电设备的名称及有关技术数据。c)用电设备对供电可靠性的要求及工艺允许停电...
