城镇供水管网工程监理实施细则(DOC52页)VIP免费

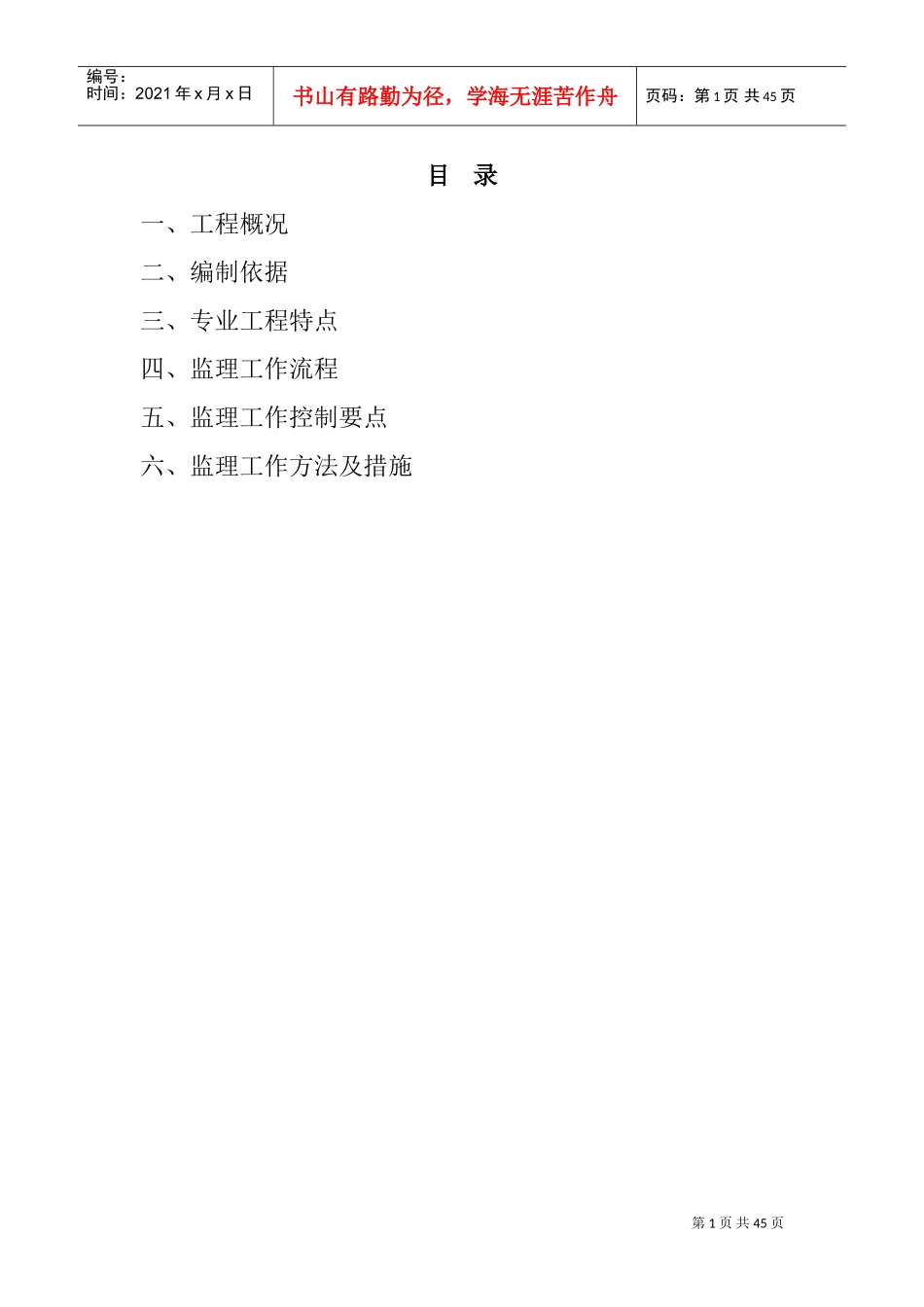

给水管网工程监理实施细则编制单位：编制人：审核人：日期：第1页共45页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共45页目录一、工程概况二、编制依据三、专业工程特点四、监理工作流程五、监理工作控制要点六、监理工作方法及措施第2页共45页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共45页给水管网工程监理实施细则一、工程概况：工程名称：XXXXX供水工程（XX区域）（综合办公用房及宿舍、综合工房及仓库维修间、加药间、药库、门卫及收费大厅.换热间、清水池2个、其他配套设施、井间联络管及输配水管网）建设地址：；工程规模：建筑面积1181.45平方米和11.41公里井间联络管及输配水管网；净水厂：规划用地24亩，建清水池、吸水井、进水阀门井、出水阀门井，溢流井、厂区各类管线、综合办公用房及宿舍、门卫及收费大厅、综合工房及仓库维修间、加药间及库房、取水泵房等。输配水管网：输水管道工程：铺设DN200-DN300水源井联络管3110米、DN400主输水管3650米。配水管网工程：铺设DN400配水管4650米。抗震等级：二级；抗震设防烈度：8度；设计使用年限：50年；屋面防水等级：Ⅱ级，建筑耐火等级：二级；工程名称建筑规模㎡建筑层数结构类型基础类型建筑高度（米）综合办公用房及宿舍5381层砖混结构混凝土条形基础和砖砌基础墙4.65综合工房及仓库维修间376.11层框架结构局部混凝土独立基础、和筏板基础5.45门卫收费大厅、换热间204.81层框架结构4.65取水泵房35.101层框架结构混凝土筏板基础4.65加药间69.801层砖混结构4.95清水池混凝土结构第3页共45页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共45页建设单位：；地质勘查单位：；设计单位：施工单位：计划开竣工日期：，二、编制依据:（一）已批准的建设工程监理规划；（二）与专业工程相关标准、设计文件和技术资料：1.《给水排水工程施工及验收规范》（GB50268-2008）2.《给水排水构筑物工程施工及验收规范》（GB50141-2008）3.《建筑地基与基础施工质量验收规范》（GB50202-2002）4.《混凝土结构施工质量验收规范》（GB50204-2015）5.《地下防水工程施工质量验收规范》（GB50208-2011）6.《地下工程防水技术规范》(GB50108-2008)7.《城镇给水排水技术规范》GB50788-20128.《现场设备、工业管线焊接工程施工及验收规范》(GB50236-20011)9.《顶管施工技术及验收规范》（试行）10.《》给水排水工程顶管技术规程》CECS246:200811.《市政给水管道工程及附属》07MS101(1-4)12.《室外给水管道附属构造》05S50213.《水及燃气用球墨铸铁管件及附件》(GB/T13295-2013)（三）施工组织设计、（专项）施工方案三、专业工程特点：工程施工的重点和难点、施工范围和施工顺序、施工工艺和施工工序。（一）施工重点和难点（质量控制）：1.管沟的地基土是否符合图纸设计和岩土勘察报告；2.沟槽底部是否有洞穴；3.沟槽的地基处理的质量及地基承载力试验；4.管材、管件（附件）和设备的质量；5.管道安装和管道与管件（附件）设备的连接；6.管道的严密性试验；7.沟槽回填土土的质量和压实度；8.顶管的位置；9.管道的焊接质量及管道的防腐和管道补口防腐质量；10.地下管线的预测、防护和抢修；11.构筑物防水工程的质量控制。（二）施工范围：1.在XXXXXXX村水源地建1#-7#机井建7个机井泵房，从机井泵房接输水管道，沿XXXXXXXXXXX处的水厂进行处理后，然后分别向东西方向XXXXXXX住宅小区、XXXX住宅小区及周边的村庄供水。（三）施工顺序：水厂净水池施工→输水、配水管网施工→水源地机井泵房施工→市第4页共45页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共45页政给水管道工程及附属施工→试运行→验收。（四）施工工序.1.净水厂清水池、加药间施工：定位放线→土方开挖→基础垫层混凝土施工→基础防水施工→墙体混凝土施工→墙体防水施工→基础回填土施工→顶盖混凝土施工→顶部回填土→设备安装。2.水源地泵房施工：定位放线→基槽开挖→基础施工→基础回填土→基础回填土→主体施工→屋面施工→装饰装修施工→电气及设备安装施工。3.明挖...
