散装锅炉安装工艺VIP专享VIP免费

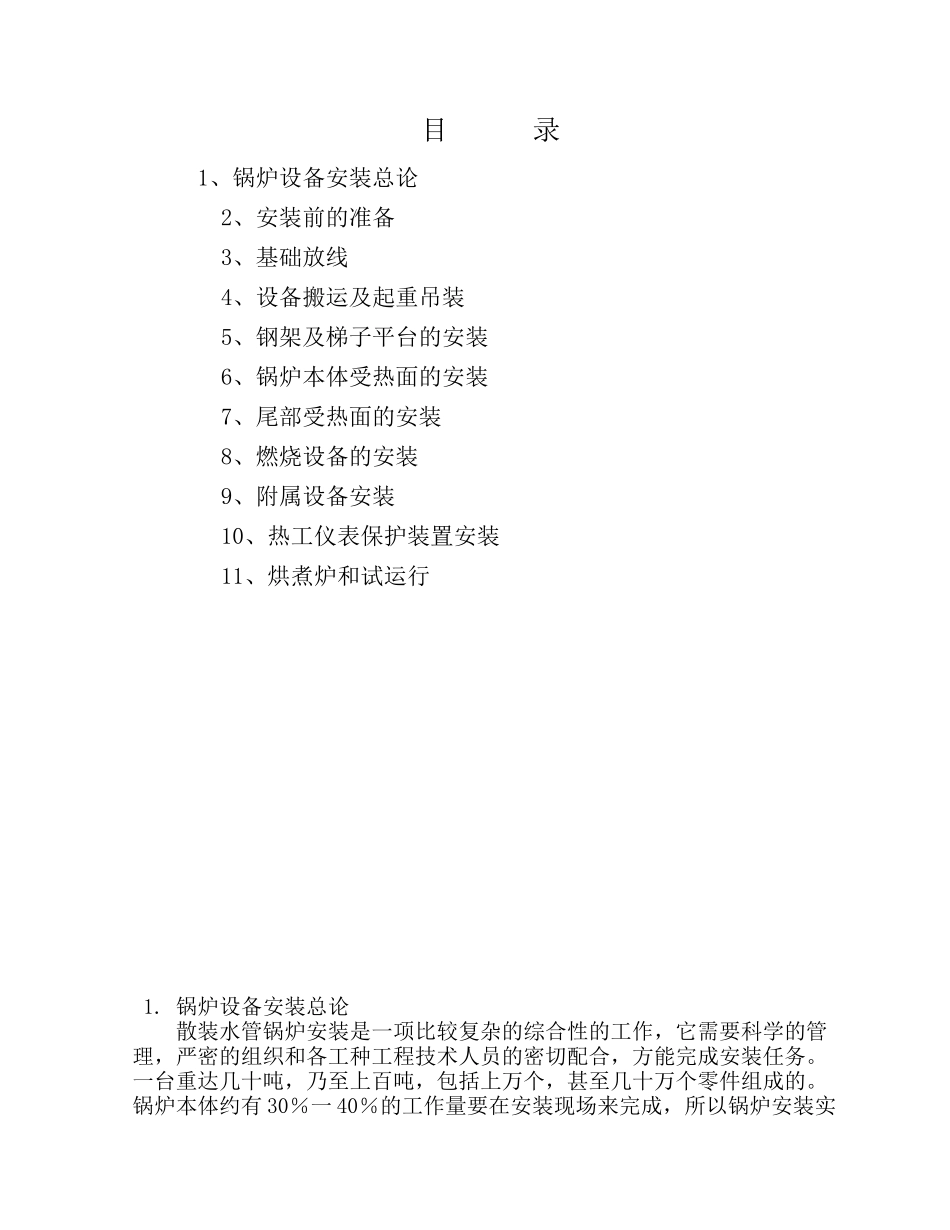

目录1、锅炉设备安装总论2、安装前的准备3、基础放线4、设备搬运及起重吊装5、钢架及梯子平台的安装6、锅炉本体受热面的安装7、尾部受热面的安装8、燃烧设备的安装9、附属设备安装10、热工仪表保护装置安装11、烘煮炉和试运行1.锅炉设备安装总论散装水管锅炉安装是一项比较复杂的综合性的工作，它需要科学的管理，严密的组织和各工种工程技术人员的密切配合，方能完成安装任务。一台重达几十吨，乃至上百吨，包括上万个，甚至几十万个零件组成的。锅炉本体约有30％一40％的工作量要在安装现场来完成，所以锅炉安装实第1页共37页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共37页际上是锅炉制造的继续，同时也是锅炉制造质量的检查工序。因此，锅炉安装和锅炉制造对锅炉安全运行有着同等重要的意义。为了保证锅炉安装质量，确保锅炉设备安全运行，不断提高锅炉安装技术水平，在锅炉安装过程中，必须严格执行国家和有关部门关于锅炉安装的《规程》和《标准》。同时对锅炉制造厂随机文件有关安装的质量标准及要求亦要认真学习遵照执行。为了更有效地贯彻执行以上法规及规程有关规定，我们作为专业锅炉安装企业，必须结合本单位实际情况制定一套科学地、完整地、与自己技术水平相适应的《施工安装工艺标准》。并在施工过程中不断总结和积累经验。不断地创造新工艺、新技术。从而使我们的锅炉安装技术不断提高。附：散装锅炉安装程序：图(一)2，安装前的准备在锅炉正式安装之前，只有做好充分的准备工作，才能确保安装工作的顺利进行。从而优质、高效、经济、安全地完成施工安装任务。2.1图纸会审安装单位与建设单位签订安装施工合同并接到施工图后，应组织各专业技术人员熟悉随设备带来的整套图纸。对锅炉《质量证明书》、《锅炉压力计算书》、《锅炉总图》以及建设单位的《锅炉房平面布置图》等资料进行审查。其主要内容如下：2.1.1了解锅炉的结构特点，工程量以及技术要求和工作参数。2.1.2有关技术文件是否齐全，技术文件应包括：施工图；质量证明书(包括出厂合格证、金属材料证明、焊接质量证明、水压试验证明)；受压元件强度计算书及安全阀排放量计算书；受压元件重大设计更改资料；设备装箱清单；锅炉安装使用说明书；2.1.3审查锅炉房平面布置图是否符合《蒸汽锅炉安全技术监察规程》、《热水锅炉安全技术监察规程》中的规定和锅炉房的位置是否符合安全防火、环保、工艺操作要求等。2.1.4审查设备是否合理。内容是否符合国家有关“规程、规范、标准”但设计修改只能由锅炉设计单位决定。2.1.5复查锅炉制造厂的“质量证明书”。2.1.5.1各受压元件及焊条、焊丝的材质、机械性能及化学元素的含量是否符合锅炉用钢的要求标准。2.1.5.2锅炉制造焊缝和集箱的纵向对接焊缝是否达到100％的射线探伤合格的标准，或者达到100％超声波探伤合格的标准。2.1.5.3制造焊缝的焊工是否有焊前考试的合格证书及焊工代号，在第2页共37页第1页共37页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共37页“质量证明书”上是否有受压元件焊缝部位示意图及拍片编号。2.1.5.4受压元件的焊缝返修次数是否有超过两次的。2.1.5.5如果集箱上的管接头是合金材料，则应检查其是否有焊缝示意图，是否标明哪个接头是合金钢的，其焊缝的焊条牌号、元素含量是否符合要求等。2.1.6复查锅炉受压元件是否符合受压元件强度计算规定，复查选用材质是否与“质量证明书”中标定的材质相符合。还要弄清各受压元件的工作压力和壁温，以供编制施工组织设计用。2.1.7设计图纸尺寸标高有无错误和矛盾。2.1.8设计中要求的材料供应有无困难。2.1.9设计中提出的技术要求和质量标准施工中能否达到。2.1.10各工序工种之间的配合和相互要求等。以上图纸会审必须做好详细书面记录，并由建设单位和施工单位技术负责人签字、以便报劳动部门和存档备查。2.2施工组织设计2.2.1在熟悉图纸的基础上，施工人员应进行现场调查和勘测，掌握实际情况，为编制施工方案提供依据。2.2.2经过图纸会审和施工现场勘察，按照施工合同的要求，结合本单位人员数量、技术素质、机具设备的具体情况，对施工中可...
