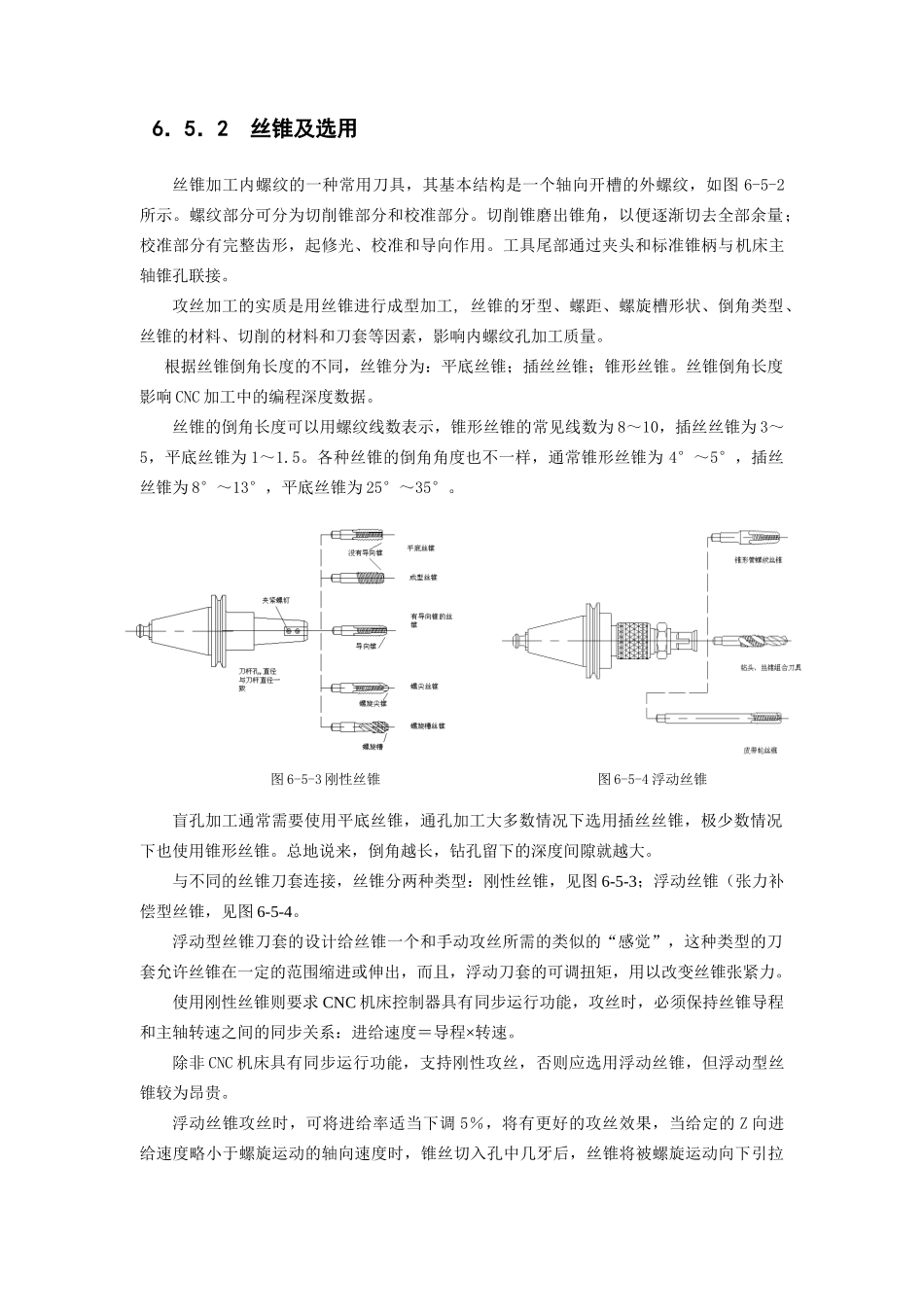

6．5攻丝工艺编程6．5．1攻丝加工的内容、要求用丝锥在工件孔中切削出内螺纹的加工方法称为攻螺纹；攻丝加工的螺纹多为三角螺纹，为零件间连接结构，常用的攻丝加工的螺纹有；牙型角为60°的公制螺纹，也叫普通螺纹；牙型角为55°的英制螺纹；用于管道连接的英制管螺纹和圆锥管螺纹。本节主要涉及的攻丝加工的是公制内螺纹，熟悉有关螺纹结构尺寸、技术要求的常识，是学习攻丝工艺的重要基础。普通螺纹的基本尺寸如下：(1)螺纹大径：d＝D(螺纹大径的基本尺寸与公称直径相同)(2)中径：d2＝D2＝d－0.6495P(3)牙型高度：H＝O.5413P(4)螺纹小径：d1＝D1＝d－1.0825P如图6-5-1中M10-7H的螺纹，为普通右旋内螺纹。查表得螺距P＝1.5，其基本尺寸：螺纹大径：D＝10；螺纹中径：D2＝D－0.6495P＝9.02螺纹小径：D1＝D－1.0825P＝8.36中径公差带代号7H(0+0.0.224)小径公差带代号7H(0+0.375)牙型高度：H＝O.5413P＝0.82螺纹有效长度：L＝20.0螺纹孔口倒角：C1.5图6-5-1需要攻丝加工的工件图样图6-5-2丝锥基本结构6．5．2丝锥及选用丝锥加工内螺纹的一种常用刀具，其基本结构是一个轴向开槽的外螺纹，如图6-5-2所示。螺纹部分可分为切削锥部分和校准部分。切削锥磨出锥角，以便逐渐切去全部余量；校准部分有完整齿形，起修光、校准和导向作用。工具尾部通过夹头和标准锥柄与机床主轴锥孔联接。攻丝加工的实质是用丝锥进行成型加工,丝锥的牙型、螺距、螺旋槽形状、倒角类型、丝锥的材料、切削的材料和刀套等因素，影响内螺纹孔加工质量。根据丝锥倒角长度的不同，丝锥分为：平底丝锥；插丝丝锥；锥形丝锥。丝锥倒角长度影响CNC加工中的编程深度数据。丝锥的倒角长度可以用螺纹线数表示，锥形丝锥的常见线数为8～10，插丝丝锥为3～5，平底丝锥为1～1.5。各种丝锥的倒角角度也不一样，通常锥形丝锥为4°～5°，插丝丝锥为8°～13°，平底丝锥为25°～35°。盲孔加工通常需要使用平底丝锥，通孔加工大多数情况下选用插丝丝锥，极少数情况下也使用锥形丝锥。总地说来，倒角越长，钻孔留下的深度间隙就越大。与不同的丝锥刀套连接，丝锥分两种类型：刚性丝锥，见图6-5-3；浮动丝锥（张力补偿型丝锥，见图6-5-4。浮动型丝锥刀套的设计给丝锥一个和手动攻丝所需的类似的“感觉”，这种类型的刀套允许丝锥在一定的范围缩进或伸出，而且，浮动刀套的可调扭矩，用以改变丝锥张紧力。使用刚性丝锥则要求CNC机床控制器具有同步运行功能，攻丝时，必须保持丝锥导程和主轴转速之间的同步关系：进给速度＝导程×转速。除非CNC机床具有同步运行功能，支持刚性攻丝，否则应选用浮动丝锥，但浮动型丝锥较为昂贵。浮动丝锥攻丝时，可将进给率适当下调5％，将有更好的攻丝效果，当给定的Z向进给速度略小于螺旋运动的轴向速度时，锥丝切入孔中几牙后，丝锥将被螺旋运动向下引拉图6-5-3刚性丝锥图6-5-4浮动丝锥到攻丝深度，有利于保护浮动丝锥，一般，攻丝刀套的拉伸要比刀套的压缩更为灵活。数控机床有时还使用一种叫成组丝锥的刀具，其工作部分相当于2～3把丝锥串联起来，依次分别承担着粗精加工。这种结构适用于高强度、高硬度材料或大尺寸、高精度的螺纹加工。6．5．3CNC机床攻丝工艺与编程的要点1．攻螺纹动作过程攻丝是CNC铣床和CNC加工中心上常见的孔加工内容，首先把选定的丝锥安装在专用攻丝刀套上，最好是具有拉伸和压缩特征的浮动刀套。攻丝步骤如下：第1步：X、Y定位。第2步：选择主轴转速和旋转方向。第3步：快速移动至R点第4步：进给运动至指定深度。第5步：主轴停止。第6步：主轴反向旋转。第7步：进给运动返回。第8步：主轴停止。第9步：快速返回初始位置。第10步：重新开始主轴正常旋转。2．攻丝循环G84、G74格式⑴指令格式：图6-5-5加工右旋螺纹G84循环和加工左旋螺纹G74循环攻左旋螺纹：G74X～Y～Z～R～P～F～；攻右旋螺纹：G84X～Y～Z～R～P～F～；⑵孔加工动作：如图6-5-5所示，G74循环用于加工左旋螺纹，执行该循环时，主轴反转，在XY平面快速定位后快速移动到R点，执行攻螺纹到达孔底后，主轴正转退回到R点，主轴恢复反转，完成攻螺纹动作。G84动作与G74基本类似，只是G84用于加工右旋螺纹。执行...
