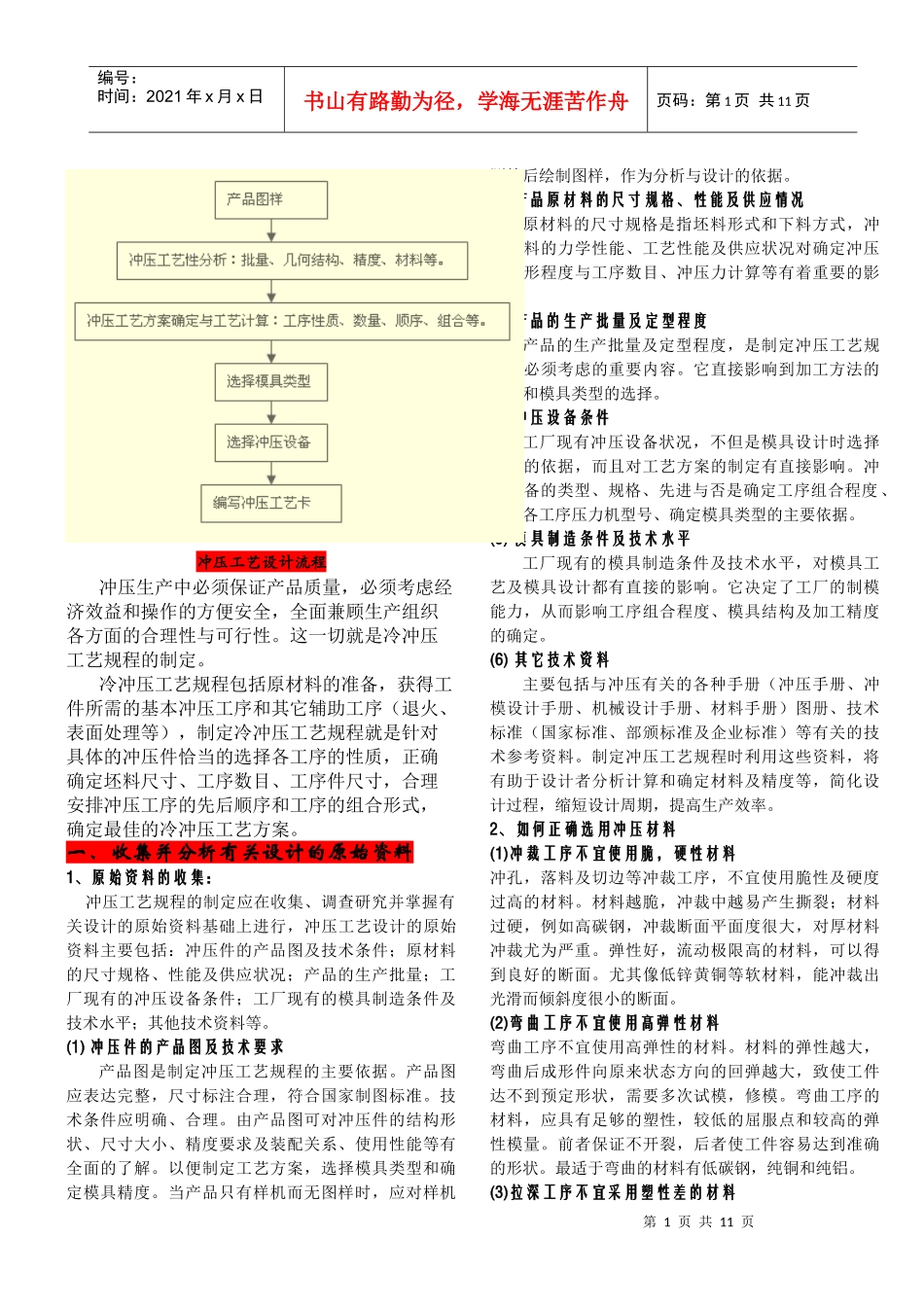

第1页共11页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共11页冲压工艺设计流程冲压生产中必须保证产品质量，必须考虑经济效益和操作的方便安全，全面兼顾生产组织各方面的合理性与可行性。这一切就是冷冲压工艺规程的制定。冷冲压工艺规程包括原材料的准备，获得工件所需的基本冲压工序和其它辅助工序（退火、表面处理等），制定冷冲压工艺规程就是针对具体的冲压件恰当的选择各工序的性质，正确确定坯料尺寸、工序数目、工序件尺寸，合理安排冲压工序的先后顺序和工序的组合形式，确定最佳的冷冲压工艺方案。一、收集并分析有关设计的原始资料1、原始资料的收集：冲压工艺规程的制定应在收集、调查研究并掌握有关设计的原始资料基础上进行，冲压工艺设计的原始资料主要包括：冲压件的产品图及技术条件；原材料的尺寸规格、性能及供应状况；产品的生产批量；工厂现有的冲压设备条件；工厂现有的模具制造条件及技术水平；其他技术资料等。(1)冲压件的产品图及技术要求产品图是制定冲压工艺规程的主要依据。产品图应表达完整，尺寸标注合理，符合国家制图标准。技术条件应明确、合理。由产品图可对冲压件的结构形状、尺寸大小、精度要求及装配关系、使用性能等有全面的了解。以便制定工艺方案，选择模具类型和确定模具精度。当产品只有样机而无图样时，应对样机测绘后绘制图样，作为分析与设计的依据。(2)产品原材料的尺寸规格、性能及供应情况原材料的尺寸规格是指坯料形式和下料方式，冲压材料的力学性能、工艺性能及供应状况对确定冲压件变形程度与工序数目、冲压力计算等有着重要的影响。(3)产品的生产批量及定型程度产品的生产批量及定型程度，是制定冲压工艺规程中必须考虑的重要内容。它直接影响到加工方法的确定和模具类型的选择。(4)冲压设备条件工厂现有冲压设备状况，不但是模具设计时选择设备的依据，而且对工艺方案的制定有直接影响。冲压设备的类型、规格、先进与否是确定工序组合程度、选择各工序压力机型号、确定模具类型的主要依据。(5)模具制造条件及技术水平工厂现有的模具制造条件及技术水平，对模具工艺及模具设计都有直接的影响。它决定了工厂的制模能力，从而影响工序组合程度、模具结构及加工精度的确定。(6)其它技术资料主要包括与冲压有关的各种手册（冲压手册、冲模设计手册、机械设计手册、材料手册）图册、技术标准（国家标准、部颁标准及企业标准）等有关的技术参考资料。制定冲压工艺规程时利用这些资料，将有助于设计者分析计算和确定材料及精度等，简化设计过程，缩短设计周期，提高生产效率。2、如何正确选用冲压材料(1)冲裁工序不宜使用脆，硬性材料冲孔，落料及切边等冲裁工序，不宜使用脆性及硬度过高的材料。材料越脆，冲裁中越易产生撕裂；材料过硬，例如高碳钢，冲裁断面平面度很大，对厚材料冲裁尤为严重。弹性好，流动极限高的材料，可以得到良好的断面。尤其像低锌黄铜等软材料，能冲裁出光滑而倾斜度很小的断面。(2)弯曲工序不宜使用高弹性材料弯曲工序不宜使用高弹性的材料。材料的弹性越大，弯曲后成形件向原来状态方向的回弹越大，致使工件达不到预定形状，需要多次试模，修模。弯曲工序的材料，应具有足够的塑性，较低的屈服点和较高的弹性模量。前者保证不开裂，后者使工件容易达到准确的形状。最适于弯曲的材料有低碳钢，纯铜和纯铝。(3)拉深工序不宜采用塑性差的材料第2页共11页第1页共11页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共11页由于低塑性材料允许的变形程度小，需要增加拉深工序及中间退火次数。拉深用的材料要求塑性高，屈服点低和稳定性好。拉深材料的屈服点与抗拉强度的比值越小，则拉深性能越好，一次变形的极限程度越大。常用于拉深的材料有低碳钢，低锌黄铜及吕合金，奥氏体不锈钢。(4)冷挤压工序不宜使用高强度，低塑性的材料冷挤压不宜使用机械强度高，塑性低的材料，以免增加变形抗力及产生裂纹。冷挤材料要求有高塑性，低屈服点及低的加工加工硬化敏感性。最适宜的材料有纯铝及铝合金，黄铜，锡磷青铜，镍，锌及锌镉合金，低碳钢等二、产品零件的冲压...
