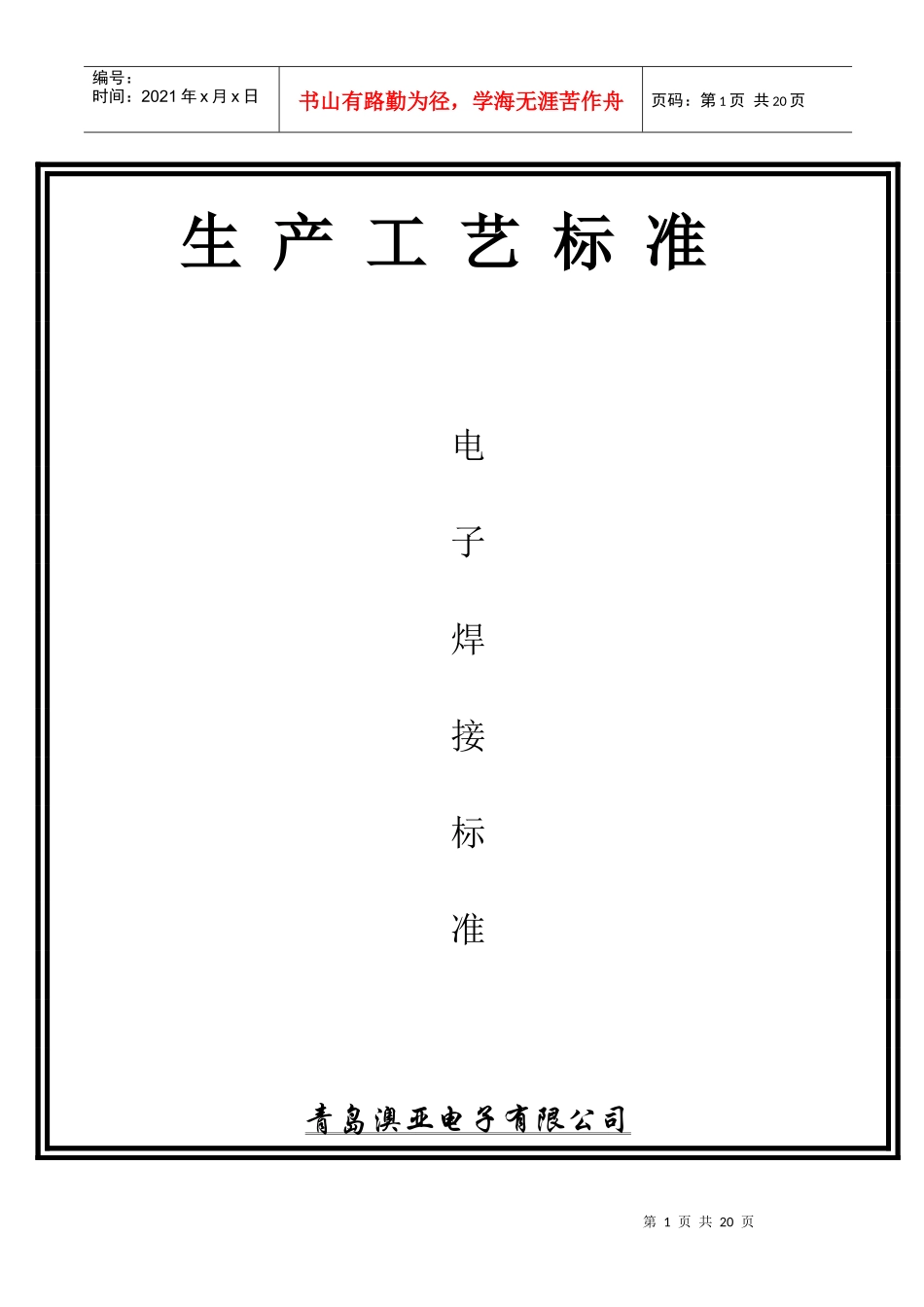

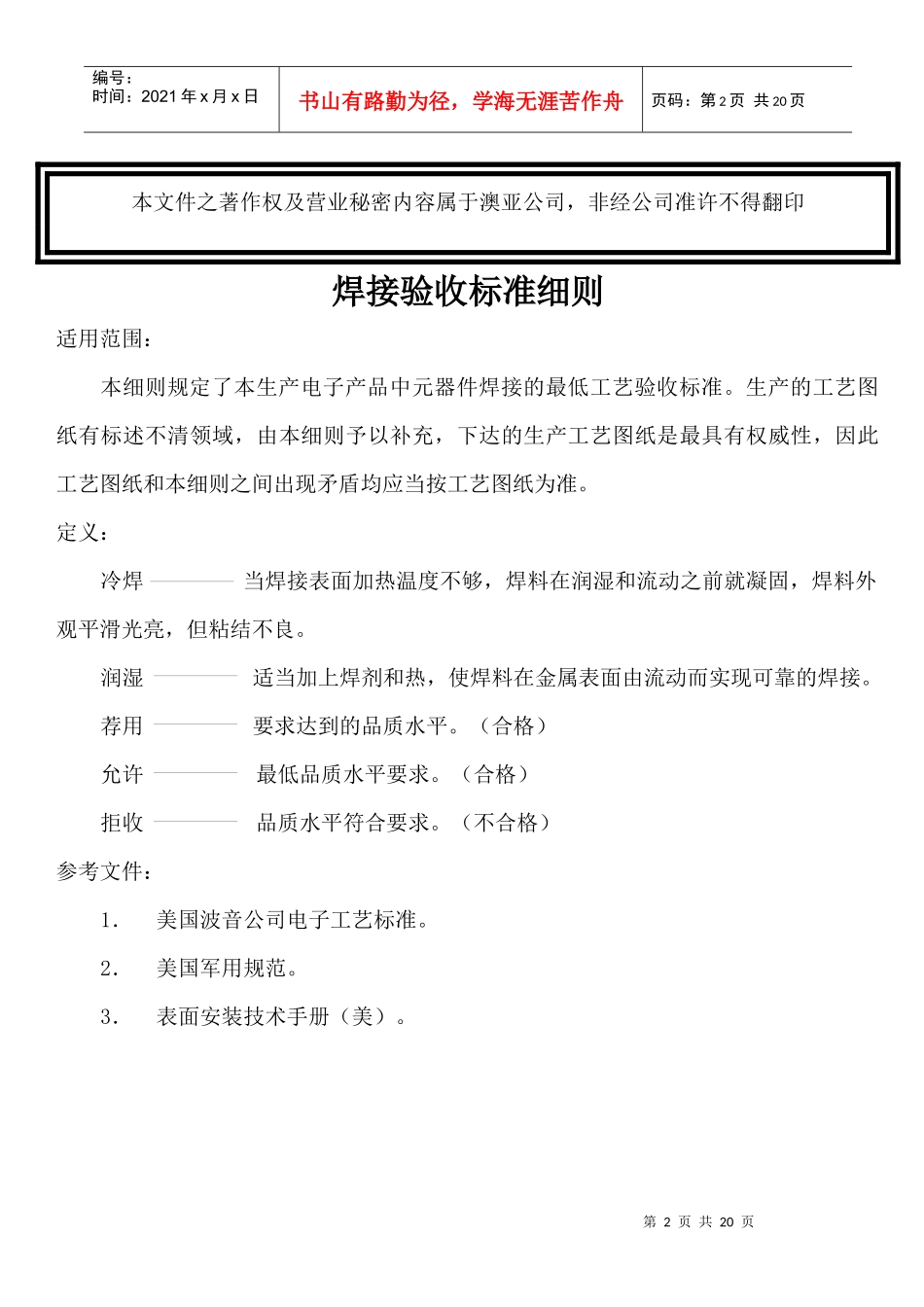

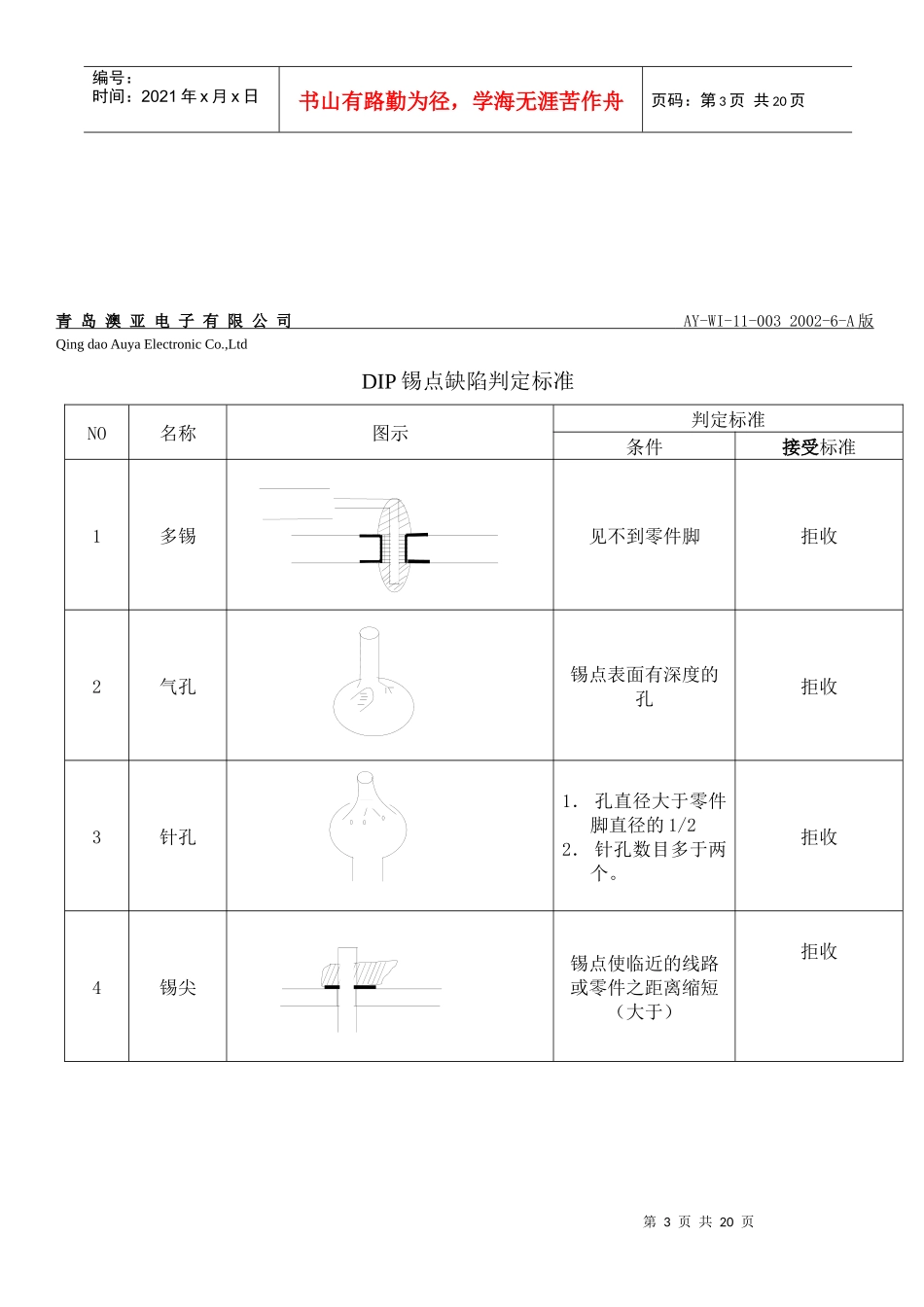

第1页共20页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共20页生产工艺标准电子焊接标准青岛澳亚电子有限公司第2页共20页第1页共20页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共20页本文件之著作权及营业秘密内容属于澳亚公司，非经公司准许不得翻印焊接验收标准细则适用范围：本细则规定了本生产电子产品中元器件焊接的最低工艺验收标准。生产的工艺图纸有标述不清领域，由本细则予以补充，下达的生产工艺图纸是最具有权威性，因此工艺图纸和本细则之间出现矛盾均应当按工艺图纸为准。定义：冷焊当焊接表面加热温度不够，焊料在润湿和流动之前就凝固，焊料外观平滑光亮，但粘结不良。润湿适当加上焊剂和热，使焊料在金属表面由流动而实现可靠的焊接。荐用要求达到的品质水平。（合格）允许最低品质水平要求。（合格）拒收品质水平符合要求。（不合格）参考文件：1．美国波音公司电子工艺标准。2．美国军用规范。3．表面安装技术手册（美）。第3页共20页第2页共20页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共20页青岛澳亚电子有限公司AY-WI-11-0032002-6-A版QingdaoAuyaElectronicCo.,LtdDIP锡点缺陷判定标准NO名称图示判定标准条件接受标准1多锡见不到零件脚拒收2气孔锡点表面有深度的孔拒收3针孔1．孔直径大于零件脚直径的1/22．针孔数目多于两个。拒收4锡尖锡点使临近的线路或零件之距离缩短（大于）拒收第4页共20页第3页共20页印制板编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共20页5裂锡零件脚与锡点分开。拒收6切口剪脚时把锡点大部分剪掉。拒收拟制：审核：批准：青岛澳亚电子有限公司AY-11-0032002-6-A版QingdaoAuyaElectronicCo.,Ltd焊接验收标准细则页码：1／11序号图示说明备注1元器件焊点焊盘荐用（合格）1．焊点光滑光泽。2．边缘润湿好。3．锡量适中呈抛物线形。4．引线的轮廓在焊料中应清晰可见。5．引脚长度控制在之间。本页图示为有引线之件，如：电阻、电容、电感等。2允许（合格）1．焊点光滑有光泽。2．边缘润湿好。3．焊料最少要求（上图）。第5页共20页第4页共20页印制板编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共20页3元器件焊点焊盘允许（合格）1．焊点光滑有光泽。2．边缘润湿好。3．焊料最少要求（上图）。4虚焊拒收（不合格）1．焊盘可焊性差造成焊点虚焊。拟制：审核：批准：青岛澳亚电子有限公司AY-WI-11-0032002-6-A版QingdaoAuyaElectronicCo.,Ltd焊接验收标准细则页码：2／11序号图示说明备注1虚焊拒收（不合格）1．元件脚可焊性差，造成的虚焊。本页图示为有引线之件，如：电阻、电容、电感等。第6页共20页第5页共20页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共20页2冷焊拒收（不合格）1．由于温度不到造成的冷焊。3裂开拒收（不合格）1．由于剪脚或碰撞造成的裂锡。4气孔允许（合格）1．孔直径＜0．2mm且数目不超过2个。本页图示为有引线之件，如：电阻、电容、电感等。拟制：审核：批准：青岛澳亚电子有限公司AY-WI-11-0032002-6-A版QingdaoAuyaElectronicCo.,Ltd焊接验收标准细则页码：3／11第7页共20页第6页共20页引脚编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第7页共20页青岛澳亚电子有限公司AY-WI-11-0032002-6-A版QingdaoAuyaElectronicCo.,Ltd序号图示说明备注1允许（合格）1．元件面焊点过锡与锡盘平。2允许（合格）1．元件脚短，而与制板平齐。3气泡拒收（不合格）1．由于工艺或原料的不合适，造成焊点气泡。4气孔拒收（不合格）1．由于工艺或原料的不合适，造成的气孔。2．直径＞0．2mm或许个以上的气孔。拟制：审核：批准：第8页共20页第7页共20页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第8页共20页焊接验收标准细则页码：4／11序号图示说明备注1外来夹杂拒收（不合格）1．由于烙铁头或焊料的不干净，造成的外来夹杂。2缺锡拒收（不合格）1．由于元件或焊盘的氧化造成的缺焊且缺锡，面积大于焊盘面积的5％。3锡尖拒收...
