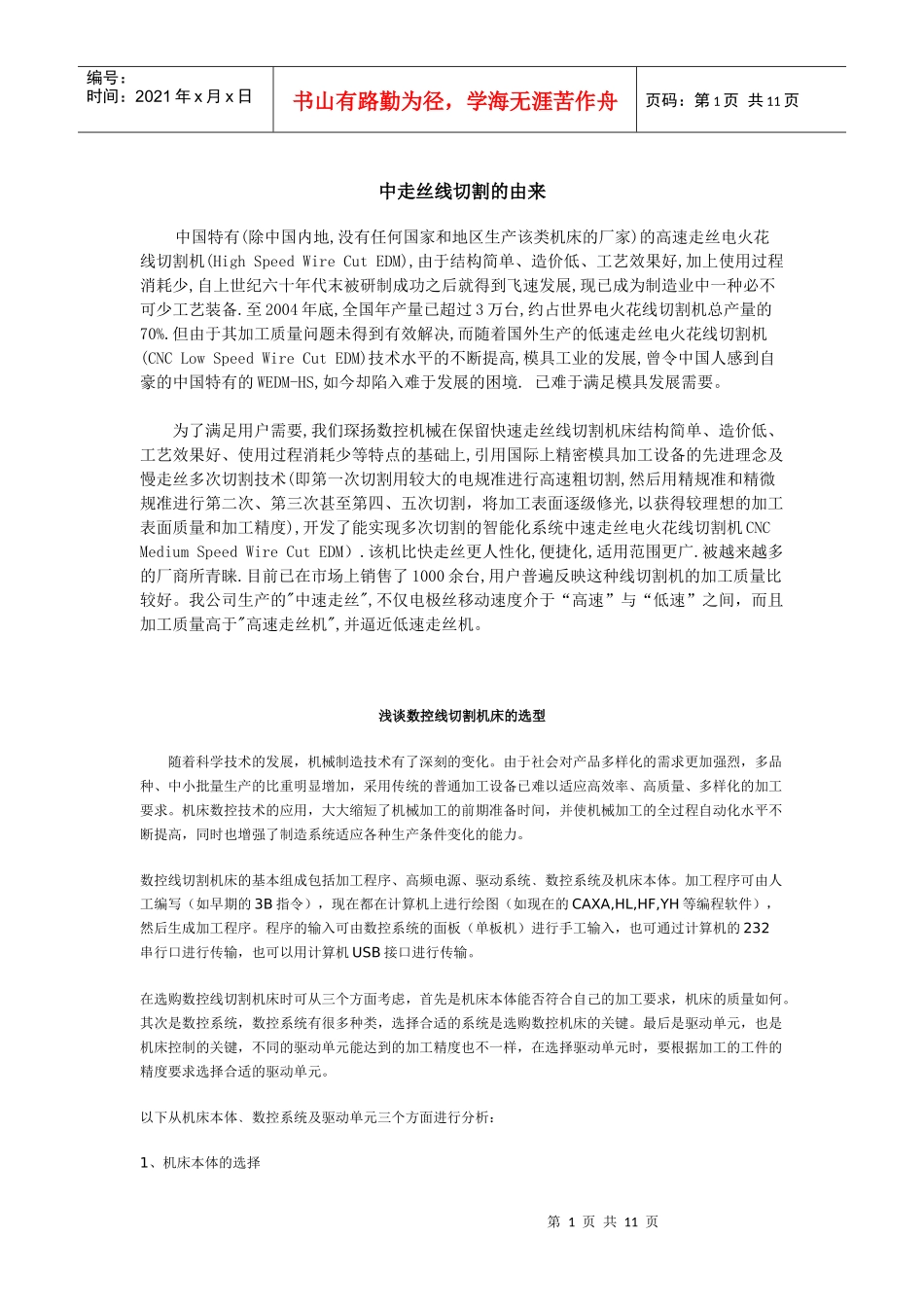

第1页共11页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共11页中走丝线切割的由来中国特有(除中国内地,没有任何国家和地区生产该类机床的厂家)的高速走丝电火花线切割机(HighSpeedWireCutEDM),由于结构简单、造价低、工艺效果好,加上使用过程消耗少,自上世纪六十年代末被研制成功之后就得到飞速发展,现已成为制造业中一种必不可少工艺装备.至2004年底,全国年产量已超过3万台,约占世界电火花线切割机总产量的70%.但由于其加工质量问题未得到有效解决,而随着国外生产的低速走丝电火花线切割机(CNCLowSpeedWireCutEDM)技术水平的不断提高,模具工业的发展,曾令中国人感到自豪的中国特有的WEDM-HS,如今却陷入难于发展的困境.已难于满足模具发展需要。为了满足用户需要,我们琛扬数控机械在保留快速走丝线切割机床结构简单、造价低、工艺效果好、使用过程消耗少等特点的基础上,引用国际上精密模具加工设备的先进理念及慢走丝多次切割技术(即第一次切割用较大的电规准进行高速粗切割,然后用精规准和精微规准进行第二次、第三次甚至第四、五次切割，将加工表面逐级修光,以获得较理想的加工表面质量和加工精度),开发了能实现多次切割的智能化系统中速走丝电火花线切割机CNCMediumSpeedWireCutEDM）.该机比快走丝更人性化,便捷化,适用范围更广.被越来越多的厂商所青睐.目前已在市场上销售了1000余台,用户普遍反映这种线切割机的加工质量比较好。我公司生产的"中速走丝",不仅电极丝移动速度介于“高速”与“低速”之间，而且加工质量高于"高速走丝机",并逼近低速走丝机。浅谈数控线切割机床的选型随着科学技术的发展，机械制造技术有了深刻的变化。由于社会对产品多样化的需求更加强烈，多品种、中小批量生产的比重明显增加，采用传统的普通加工设备已难以适应高效率、高质量、多样化的加工要求。机床数控技术的应用，大大缩短了机械加工的前期准备时间，并使机械加工的全过程自动化水平不断提高，同时也增强了制造系统适应各种生产条件变化的能力。数控线切割机床的基本组成包括加工程序、高频电源、驱动系统﹑数控系统及机床本体。加工程序可由人工编写（如早期的3B指令），现在都在计算机上进行绘图（如现在的CAXA,HL,HF,YH等编程软件），然后生成加工程序。程序的输入可由数控系统的面板（单板机）进行手工输入，也可通过计算机的232串行口进行传输，也可以用计算机USB接口进行传输。在选购数控线切割机床时可从三个方面考虑，首先是机床本体能否符合自己的加工要求，机床的质量如何。其次是数控系统，数控系统有很多种类，选择合适的系统是选购数控机床的关键。最后是驱动单元，也是机床控制的关键，不同的驱动单元能达到的加工精度也不一样，在选择驱动单元时，要根据加工的工件的精度要求选择合适的驱动单元。以下从机床本体﹑数控系统及驱动单元三个方面进行分析：1、机床本体的选择第2页共11页第1页共11页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共11页首先机床结构设计与加工件尺寸和重量要达到最佳的匹配。对于中大型负载工作台采用全支撑加工中心结构。这样设计才能具有足够的承载﹑刚度、精度、抗振性和精度保持性。其次是进给系统的机械传动要采用滚珠丝杠，滚珠丝杠优于三角螺纹丝杠和梯形螺纹丝杠，并且要求丝杠的直径尽可能大些，增加刚性。再次是导轨，工作台运动导轨是保证工作台运动精度的关键，用户在选型时应高度重视。首先观察导轨的横截面的大小，在同等条件下，越粗壮，刚性越好，加工中越不易产生变形，才能保证机床在长期工作中能得到最高精度和耐用性。日前市场上常见的导轨结构有以下几种：①镶钢滚珠式滚动导轨；②镶钢滚柱式滚动导轨；③直线滚动导轨。第3页共11页第2页共11页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共11页第一种与第二种的区别在导轨的滚体上，一个是滚珠一个是滚柱。滚珠与导轨面是点接触，滚柱与导轨面是线接触，所以它的耐磨性和轴承能力都大大优于滚珠式。而线性滑轨是一种滚动导引，它由钢珠在滑块与滑轨之间作无限滚动循环，使得负载平台能沿着滑轨轻易...
