汽车用压缩天然气金属内胆纤维环缠绕气瓶定期检验与评VIP免费

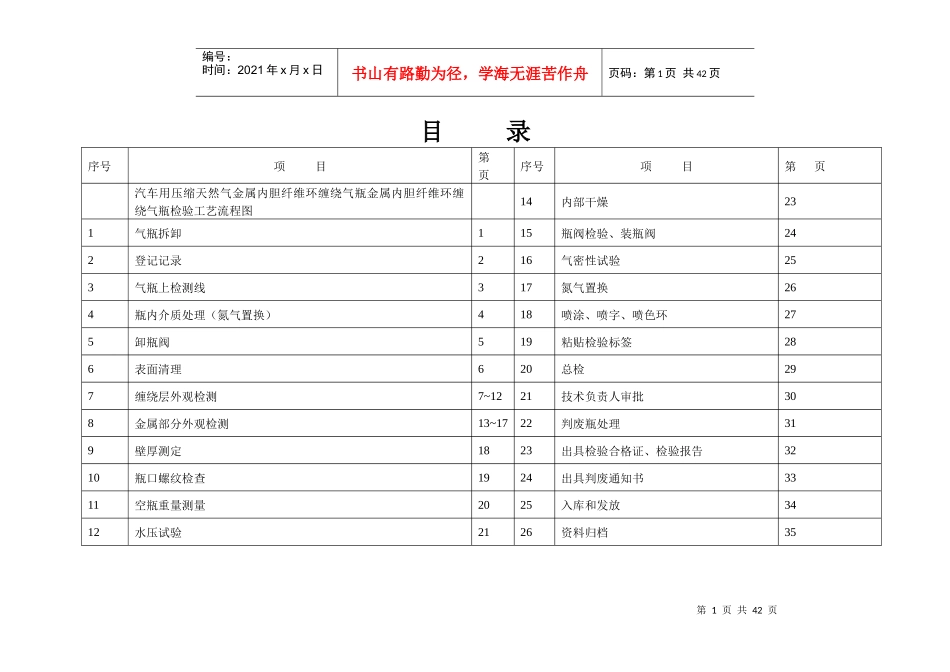

第1页共42页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共42页目录序号项目第页序号项目第页汽车用压缩天然气金属内胆纤维环缠绕气瓶金属内胆纤维环缠绕气瓶检验工艺流程图14内部干燥231气瓶拆卸115瓶阀检验、装瓶阀242登记记录216气密性试验253气瓶上检测线317氮气置换264瓶内介质处理（氮气置换）418喷涂、喷字、喷色环275卸瓶阀519粘贴检验标签286表面清理620总检297缠绕层外观检测7~1221技术负责人审批308金属部分外观检测13~1722判废瓶处理319壁厚测定1823出具检验合格证、检验报告3210瓶口螺纹检查1924出具判废通知书3311空瓶重量测量2025入库和发放3412水压试验2126资料归档35第2页共42页第1页共42页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共42页13测定容积残余变形率22检验工艺卡产品名称工序名称工序编号共35页汽车用压缩天然气金属内胆纤维环缠绕气瓶气瓶气瓶拆卸01第01页检验项目技术要求与评定标准操作要点检验方法设备及检验器具第3页共42页第2页共42页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共42页1.气瓶拆卸气瓶的拆卸应由检验机构或有资质的安装单位负责。先关闭瓶阀，由熟知气瓶拆卸的操作工用专用工具卸下。目测专用工具检验工艺卡产品名称工序名称工序编号共35页汽车用压缩天然气金属内胆纤维环缠绕气瓶气瓶来瓶登记记录02第02页检验项目技术要求与评定标准操作要点检验方法设备及检验器具第4页共42页第3页共42页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共42页1.登记制造标志和检验标志1.逐只检查记录气瓶制造标志和检验标志。记录内容包括国别、制造单位许可证号或单位代码、气瓶编号、制造年月、公称工作压力、水压试验压力、公称水容积、上次检验日期。2.对未取得特种设备安全监督管理部门制造许可的制造企业生产的气瓶、制造标志不符合相应规程或制造标准规定的气瓶、制造标志模糊不清或项目不全导致无法评定的气瓶、有关政府文件规定不准再用的气瓶，登记后不予检验按报废处理。3.自气瓶制造之日起，超过设计使用寿命的气瓶，登记后不予检验，按报废处理。对于按照规定办理使用登记的新投用气瓶，可以按其使用登记日期作为气瓶设计使用寿命的起始日期。1.审查送检气瓶的充装单位或用户是否在本公司检验任务授权的范围和地区，如果不是则不予受理，如果是则受检接收该批气瓶，在每只气瓶阀座挂上本公司检验的顺序编号的号牌。2.号牌应用铁丝系牢。3.接收用户送检瓶时应在送检人员在场情况下做好下列工作：（1）查清送检瓶型号规格，清点来瓶数量，并分别按类堆放；（2）查看气瓶有无明显变形、凹陷、鼓点、火烧、裂纹、严重腐蚀、不规范修理等缺陷，并做好记录；（3）记录用户要求的标记编号等；（4）逐只检查技术要求与评定标准中每一条内容；（5）查看瓶阀等附件完好情况；（6）对于气瓶受到严重腐蚀或其它严重损伤而提出送检的气瓶应作特殊标记，指出重点检查部位；（7）与用户签订合同或填写气瓶检验接收单（一般情况下，从合同签订之日到检验完成不超过10天）送通知车间（一联交车间）；（8）上述内容登记在检验流程卡上与气瓶一并递交检验员；（9）凡按标准要求的判废瓶用红漆在瓶体上写上“报废”字样并另行存放处理。1.查阅用户所在地区；2.目测核对实物做好记号；3.填写气瓶接收记录；4.原始标记检查；5.出具检验工艺流程卡检验工艺卡产品名称工序名称工序编号共35页第5页共42页第4页共42页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共42页汽车用压缩天然气金属内胆纤维环缠绕气瓶气瓶气瓶上检测线03第03页检验项目技术要求与评定标准操作要点检验方法设备及检验器具来瓶登记后，气瓶通过平衡吊上传递架水平放置到氮气置换工位。目测放置是否平衡预定的工位平衡吊检验工艺卡产品名称工序名称工序编号共35页第6页共42页第5页共42页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共42页汽车用压缩天然气金属内胆纤维环缠绕气瓶气瓶瓶内介质处理（氮气置换）04第04页检验项目技术要求与...
