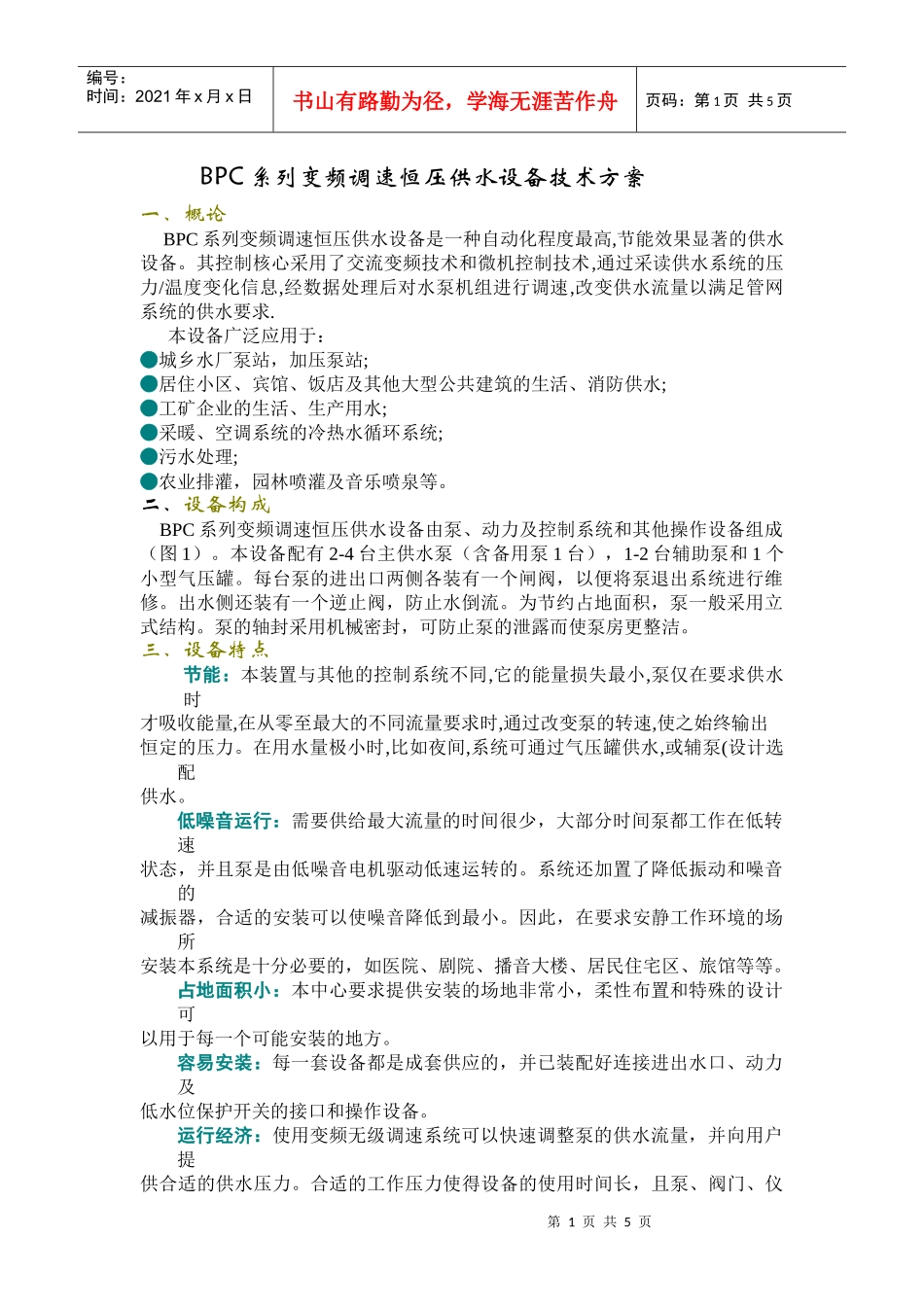

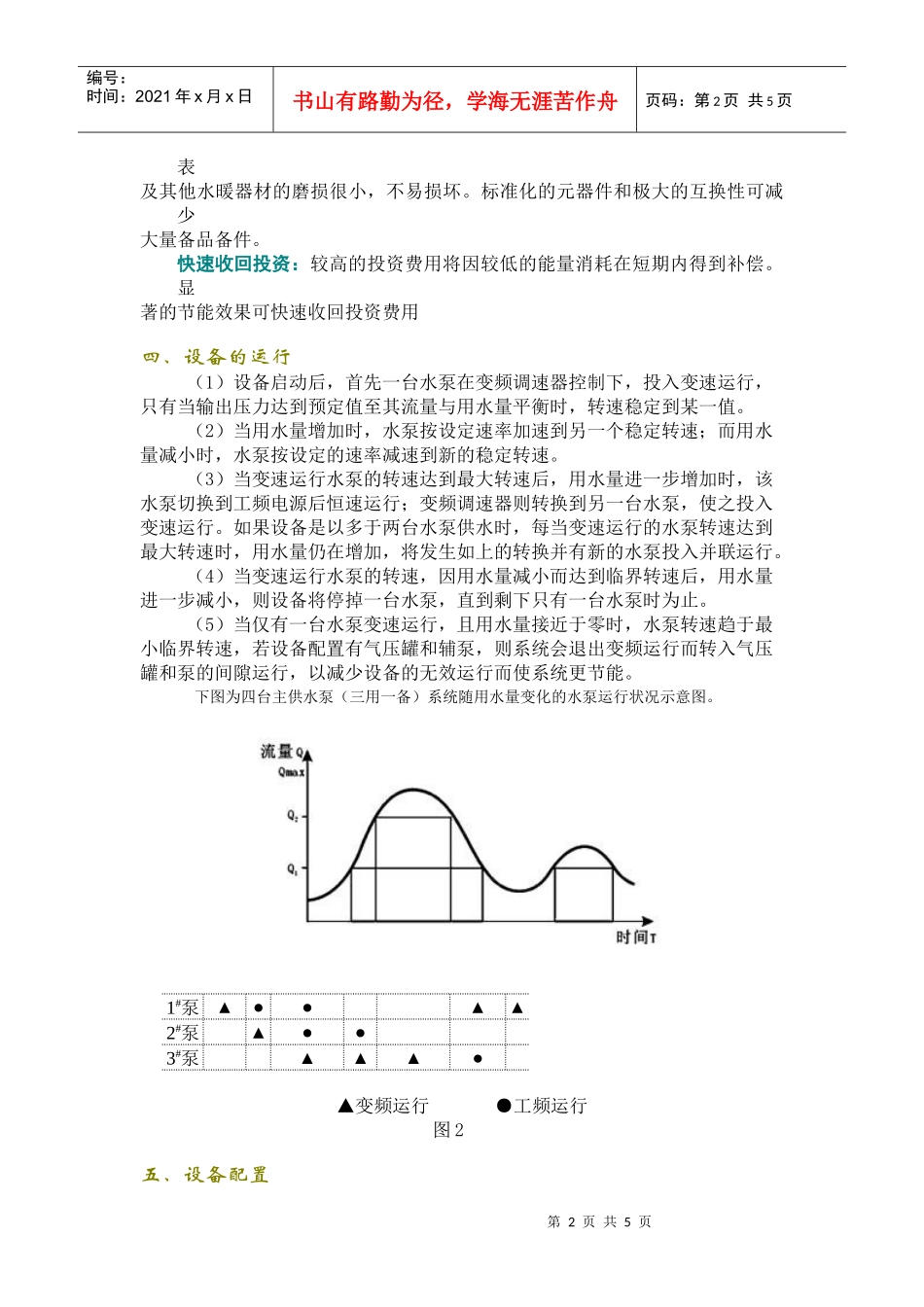

第1页共5页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共5页BPC系列变频调速恒压供水设备技术方案一、概论BPC系列变频调速恒压供水设备是一种自动化程度最高,节能效果显著的供水设备。其控制核心采用了交流变频技术和微机控制技术,通过采读供水系统的压力/温度变化信息,经数据处理后对水泵机组进行调速,改变供水流量以满足管网系统的供水要求.本设备广泛应用于：●城乡水厂泵站，加压泵站;●居住小区、宾馆、饭店及其他大型公共建筑的生活、消防供水;●工矿企业的生活、生产用水;●采暖、空调系统的冷热水循环系统;●污水处理;●农业排灌，园林喷灌及音乐喷泉等。二、设备构成BPC系列变频调速恒压供水设备由泵、动力及控制系统和其他操作设备组成（图1）。本设备配有2-4台主供水泵（含备用泵1台），1-2台辅助泵和1个小型气压罐。每台泵的进出口两侧各装有一个闸阀，以便将泵退出系统进行维修。出水侧还装有一个逆止阀，防止水倒流。为节约占地面积，泵一般采用立式结构。泵的轴封采用机械密封，可防止泵的泄露而使泵房更整洁。三、设备特点节能：本装置与其他的控制系统不同,它的能量损失最小,泵仅在要求供水时才吸收能量,在从零至最大的不同流量要求时,通过改变泵的转速,使之始终输出恒定的压力。在用水量极小时,比如夜间,系统可通过气压罐供水,或辅泵(设计选配供水。低噪音运行：需要供给最大流量的时间很少，大部分时间泵都工作在低转速状态，并且泵是由低噪音电机驱动低速运转的。系统还加置了降低振动和噪音的减振器，合适的安装可以使噪音降低到最小。因此，在要求安静工作环境的场所安装本系统是十分必要的，如医院、剧院、播音大楼、居民住宅区、旅馆等等。占地面积小：本中心要求提供安装的场地非常小，柔性布置和特殊的设计可以用于每一个可能安装的地方。容易安装：每一套设备都是成套供应的，并已装配好连接进出水口、动力及低水位保护开关的接口和操作设备。运行经济：使用变频无级调速系统可以快速调整泵的供水流量，并向用户提供合适的供水压力。合适的工作压力使得设备的使用时间长，且泵、阀门、仪第2页共5页第1页共5页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共5页表及其他水暖器材的磨损很小，不易损坏。标准化的元器件和极大的互换性可减少大量备品备件。快速收回投资：较高的投资费用将因较低的能量消耗在短期内得到补偿。显著的节能效果可快速收回投资费用四、设备的运行（1）设备启动后，首先一台水泵在变频调速器控制下，投入变速运行，只有当输出压力达到预定值至其流量与用水量平衡时，转速稳定到某一值。（2）当用水量增加时，水泵按设定速率加速到另一个稳定转速；而用水量减小时，水泵按设定的速率减速到新的稳定转速。（3）当变速运行水泵的转速达到最大转速后，用水量进一步增加时，该水泵切换到工频电源后恒速运行；变频调速器则转换到另一台水泵，使之投入变速运行。如果设备是以多于两台水泵供水时，每当变速运行的水泵转速达到最大转速时，用水量仍在增加，将发生如上的转换并有新的水泵投入并联运行。（4）当变速运行水泵的转速，因用水量减小而达到临界转速后，用水量进一步减小，则设备将停掉一台水泵，直到剩下只有一台水泵时为止。（5）当仅有一台水泵变速运行，且用水量接近于零时，水泵转速趋于最小临界转速，若设备配置有气压罐和辅泵，则系统会退出变频运行而转入气压罐和泵的间隙运行，以减少设备的无效运行而使系统更节能。下图为四台主供水泵（三用一备）系统随用水量变化的水泵运行状况示意图。1#泵▲●●▲▲2#泵▲●●3#泵▲▲▲●▲变频运行●工频运行图2五、设备配置第3页共5页第2页共5页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共5页该设备根据设计和用户的要求，将2-4台主供水泵和辅泵并联安装在一个共同底座上，并且配置有中央控制器（变频控制柜），压力传感器，以及各种阀门，进出水干管，气压罐并联在出水干管上（气压罐安装位置由设计确定）。主供水泵采用2-4台立式泵或客户指定的其他系列水泵并联连接，当单泵供水流量小于16m3/h时，...
